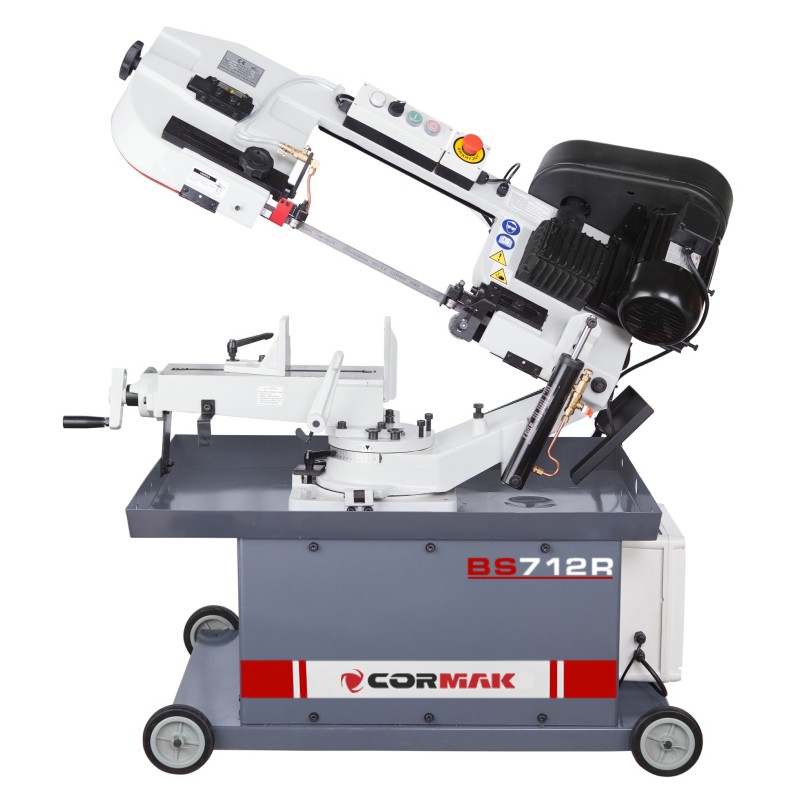

Machine de découpe de métaux CORMAK BS 712 R 400V + 2 scies M42 + 5L Emulsol + ZW580

Caractéristiques du produit

Cette machine universelle permet de couper dans le plan vertical et dans le plan perpendiculaire à l'axe du matériau coupé, ou sous n'importe quel angle dans la plage de 45° à 90°. L'élément coupé peut être alimenté manuellement ou par n'importe quel dispositif d'alimentation. L'alimentation pendant la coupe est gravitationnelle sur le principe du flux d'huile dans un cylindre hydraulique à deux chambres. La vitesse linéaire requise de la bande est obtenue en modifiant le rapport sur la poulie à courroie entre la vis sans fin et le moteur d'entraînement. La vitesse appropriée d'abaissement du bras est obtenue grâce à la vanne contrôlant le flux d'huile entre les chambres du cylindre hydraulique. Le bras en fonte sphéroïdale profilée assure la rigidité pendant le fonctionnement et absorbe toutes les vibrations. Le panneau de commande est situé à proximité de la vis sans fin. Le système de transmission de la bande de coupe est composé de deux roues en fonte. La première roue est une roue de tension (réglée avec un levier) et la deuxième est une roue motrice. Le couple de la vis sans fin est directement transmis à la roue de tension, tandis que la vis sans fin est entraînée par un moteur électrique. L'angle approprié de la bande est assuré par un ensemble de roulements à rouleaux. La base de la machine est un cuboïde rigide constitué de tôles d'acier à l'intérieur duquel se trouve un réservoir de liquide de refroidissement avec une pompe de refroidissement à inondation.

Le réservoir de vidange du liquide de refroidissement et le bac à copeaux sont fixés sur la partie supérieure de la machine. Un établi en fonte est fixé sur le réservoir, qui est à son tour équipé d'un étau pour le serrage du matériau et sur lequel est fixé le bras de la scie à ruban. Dans la partie inférieure de la base de la machine se trouvent des trous pour les axes des roues. La sécurité pendant le processus de coupe est assurée par une installation électrique répondant à toutes les exigences CE. La machine est équipée d'un interrupteur de fin de course qui arrête la machine une fois le processus de coupe terminé, d'un bouton d'urgence, d'un certain nombre de micro-interrupteurs qui éteignent la machine lorsque, par exemple, le carter de protection de la transmission par courroie ou le carter de protection de la bande de coupe sont ouverts. De plus, notre machine, contrairement à ses concurrents, est équipée d'une brosse métallique pour le nettoyage de la bande - elle empêche le blocage de la lame et assure une coupe plus efficace.

NOUVEAU

La construction du bras permet de passer en un instant de la position horizontale à la position verticale avec établi. Cette machine est non seulement utile pour la découpe du métal, mais également comme scie sauteuse pour la menuiserie.

Données techniques

Angle
0°	180 mm	180×210 mm	180×180 mm
45°	130 mm	140×90 mm	130×130 mm

En plus

•     2 lames de scie M42
•     Émulseur 5L
•     Collecteur de puces magnétiques ZW580
