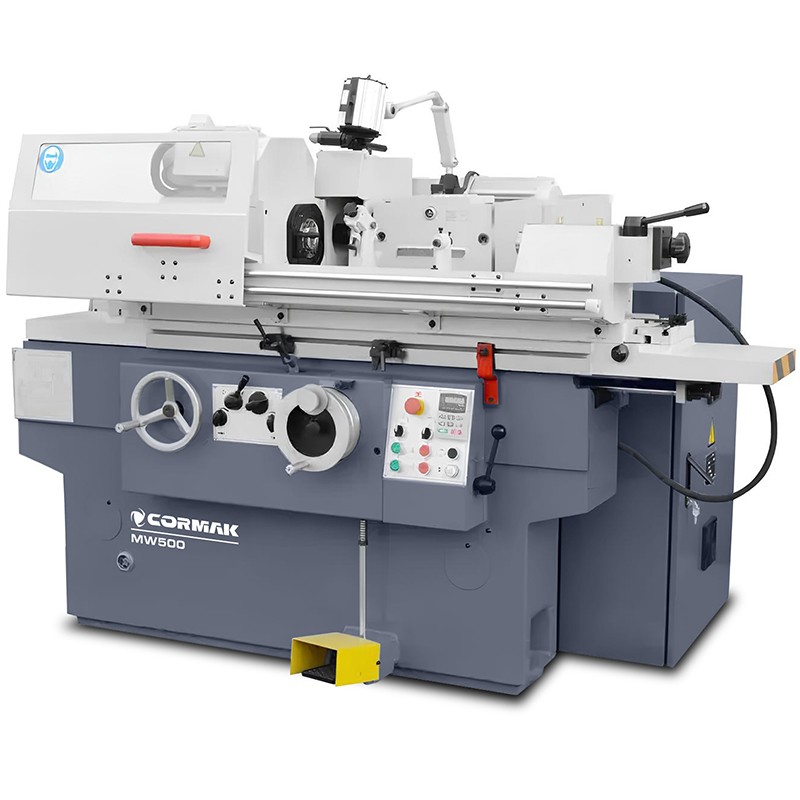

| Zone de broyage |
Ø200 x 500 mm |
| Diamètre des arbres avec support |
5 - 60 mm |
| Diamètre des arbres sans support |
5 - 200 mm |
| Diamètre aux trous |
25 - 100 mm |
| Poids maximum de la pièce |
100 kg |
| Longueur maximale pour l'usinage extérieur |
500 mm |
| Longueur maximale d'usinage intérieur |
100mm |
| Hauteur de l'axe |
135 mm |
| Cône à tête rotative |
MK 4 |
| Cône de contre-pointe |
MK 4 |
| Min. flux |
0,0025 mm |
| Course de la douille de contre-pointe |
30 mm |
| Vitesse de broche de la tête |
25-380 rpm / min. |
| Diamètre du mandrin à 3 mors |
165 mm |
| Dimensions de la meule |
Ø400 x 50 x Ø203 mm |
| Max. largeur de meule |
50 mm |
| Vitesse périphérique de la meule |
35 m/s |
| Max. vitesse de rotation de la meule |
1 670 tr/min |
| Course croisée maximale |
205 mm |
| Course croisée par tour |
Grossier 2 mm, Exact 0,5 mm |
| Cross shift pitch |
Grossier 0,01 mm, Exact 0,0025 mm |
| Compensation de l'usure de la meule par tour |
Gros 0,01 mm, Fin 0,0025 mm |
| Avance rapide |
50 mm |
| Plage de rotation de la tête de meule |
+ 10º |
| Diamètre de la meule pour les trous |
Max. 30 x 25 x 10 mm, mini 17 x 20 x 6 mm |
| Vitesse meules pour trous |
1000 tours. / min. |
| Max. plage de rotation de la table |
Droite - 3°, Gauche - 9°, 8° |
| Capacité de la pompe à liquide de refroidissement |
25 L/min |
| Moteur de meule d'arbre |
4 kW - 1500 tr/min |
| Moteur à tête rotative |
1,1 kW - 1500 tr/min |
| Moteur de meule d'alésage |
1,1 kW - 3000 tr/min |
| Moteur de la centrale hydraulique |
1,1 kW - 1500 tr/min |
| Pompe à liquide de refroidissement |
0,125 kW - 3000 tr/min |
| Poids |
3000 kg |
| Dimensions de la machine |
2040 x 1800 x 1650 mm |
