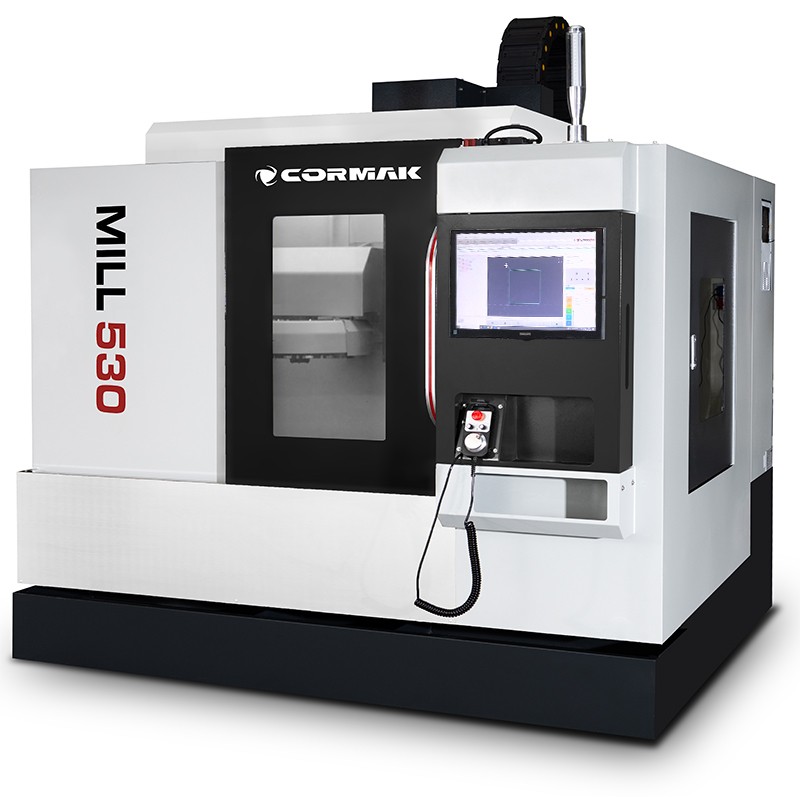

Centro di lavoro CNC MILL 530 900×400 è una moderna fresatrice verticale destinata alla lavorazione di precisione dei metalli. La macchina è dotata di controllo CNC G-CODE, garantendo piena compatibilità con sistemi CAD/CAM e una programmazione semplice dei processi di fresatura, foratura e maschiatura.
La struttura rigida in ghisa assicura funzionamento stabile e alta precisione. Tavola di lavoro 900 × 400 mm, mandrino BT40 fino a 8000 giri/min e magazzino utensili a 16 posizioni consentono una produzione efficiente sia singola che in serie.
Il centro CNC MILL 530 è ideale per aziende di produzione, officine meccaniche e reparti CNC, offrendo affidabilità, precisione e un eccellente rapporto qualità-prezzo.
Struttura e tecnologia del centro di lavoro
Il centro di lavoro CNC MILL 530 è progettato per garantire massima precisione e durata. Componenti principali:
- Corpo massiccio: Struttura solida che assicura stabilità durante la lavorazione, riducendo le vibrazioni e aumentando la durata della macchina.
- Guide lineari: Guide di alta qualità sugli assi X, Y e Z garantiscono scorrevolezza e precisione fino a 0,01 mm.
- Viti a ricircolo di sfere: Viti di precisione sui tre assi assicurano accuratezza e ripetibilità.
- Mandrino BT40: Mandrino robusto con potenza di 3,7 kW e velocità fino a 8000 giri/min (OPTION* 10 000 giri/min) per la lavorazione di un’ampia gamma di materiali.
- Servoazionamenti: Garantiscono dinamica e fluidità di movimento, migliorando l’efficienza operativa.
- Camera di lavoro ermetica: Protegge da polveri e contaminanti, assicurando sicurezza e pulizia dell’area di lavoro.
- Sistema di raffreddamento: Pompa refrigerante da 480 W con portata 2,5-3,3 m³/h per un efficace smaltimento del calore.
Precisione ed efficienza operativa
I centri di lavoro CNC come MILL 530 combinano tecnologia avanzata e struttura solida per garantire risultati eccellenti. L’elevata precisione di posizionamento (0,01 mm) e gli avanzamenti rapidi (14 m/min per X e Y, 11 m/min per Z) permettono di eseguire lavorazioni complesse in tempi ridotti. Il controllo CNC avanzato consente programmazione precisa e ottimizzazione dei percorsi utensile.
Applicazioni del centro di fresatura per metallo
I centri di lavoro verticali MILL 530 trovano applicazione in diversi settori:
- Industria automobilistica: Produzione di componenti di precisione.
- Industria aeronautica: Lavorazione di leghe leggere e materiali ad alta resistenza.
- Costruzione macchine: Realizzazione di stampi e matrici.
- Officine meccaniche: Ideale per produzione singola e in serie.
La macchina rappresenta una scelta affidabile e versatile per la lavorazione dei metalli e di altri materiali.
Parametri tecnici
| Campo di lavoro |
| Asse X |
450 mm |
| Asse Y |
340 mm |
| Asse Z |
400 mm |
| Distanza punta mandrino – tavola |
10–470 mm |
| Distanza centro mandrino – guida colonna |
350 mm |
| Avanzamenti |
| Avanzamento rapido asse X | potenza | coppia |
14 m/min | 1 kW | 4,78 Nm |
| Avanzamento rapido asse Y | potenza | coppia |
14 m/min | 1 kW | 4,78 Nm |
| Avanzamento rapido asse Z | potenza | coppia |
11 m/min | 1,75 kW | 8,36 Nm |
| Tavola di lavoro |
| Superficie tavola |
900 x 400 mm |
| Scanalature a T |
4–14 mm |
| Mandrino |
| Velocità di rotazione |
100–8000 giri/min (OPTION* 10000 giri/min) |
| Cono mandrino |
BT40 |
| Pompa refrigerante |
480W; 2,5-3,3m3/h |
| Potenza motore principale |
3,7 kW |
| Magazzino utensili |
| Diametro massimo utensile |
100 mm |
| Lunghezza massima utensile |
300 mm |
| Peso massimo utensile |
7 kg |
| Tempo cambio utensile |
2-5s |
| Altri parametri |
| Precisione di posizionamento |
0,01 mm |
| Dimensioni (LxPxH) |
2100 x 2250 x 2600 mm |
| Peso |
1800 kg |
Dotazione standard
- Controllo CNC G-CODE
- Mandrino 8000 giri/min
- Magazzino utensili a 16 posizioni
- Segnalatore luminoso a 3 colori
- Illuminazione
- Sistema di raffreddamento chiuso
- Cabina macchina ermetica
- Sistema di lubrificazione automatica
- Impianto pneumatico
Dotazione opzionale*
- Controllo SINUMERIK 828D SINUMERIK 808 Advanced
- Controllo FANUC Oi-TF
- Magazzino utensili orizzontale (24)
- Refrigerazione attraverso il mandrino
- Mandrino 12 000 giri/min
- Evacuatore trucioli
- Sonda misura utensile
- Sonda misura pezzo
- 4° asse
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
