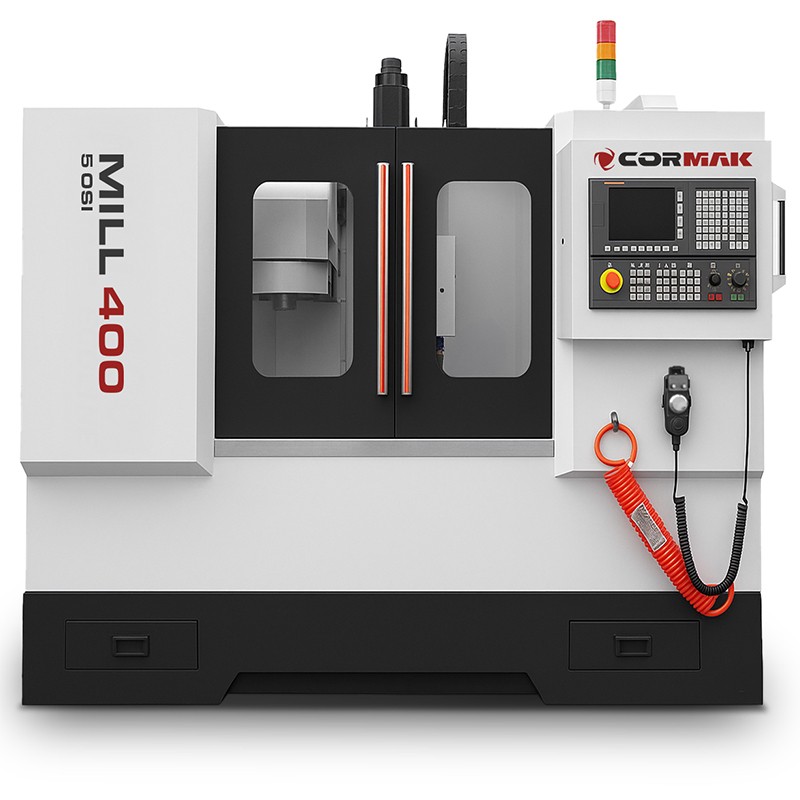

CNC-Bearbeitungszentrum MILL 400 5 Achsen – Präzision und Effizienz in der Mikrobearbeitung

Das Bearbeitungszentrum MILL 400 5 Achsen ist ein kompaktes vertikales 5-Achsen-CNC-Bearbeitungszentrum, entwickelt für die präzise Bearbeitung kleiner und komplexer Werkstücke in einer einzigen Aufspannung. Ausgestattet mit einem Schwenk-Rundtisch Ø100 mm und Steuerungen von Siemens oder Fanuc, garantiert es höchste Genauigkeit und Produktivität.

Hauptvorteile des Bearbeitungszentrums MILL 400 5 Achsen

Das vertikale Bearbeitungszentrum MILL 400 5 Achsen ist eine fortschrittliche Lösung für Branchen, die höchste Präzision und komplexe Werkstückgeometrien verlangen. Es ist das ideale CNC-Bearbeitungszentrum für Unternehmen, die eine kompakte Maschine mit hoher Leistungsfähigkeit und Flexibilität suchen. Zu den wichtigsten Vorteilen gehören:

• Fortschrittliche 5-Achsen-Bearbeitung: Positioniergenauigkeit ±0,005 mm und Wiederholgenauigkeit ±0,003 mm dank Schwenk-Rundtisch Ø100 mm mit B-Achse (-110° bis +30°) und C-Achse (kontinuierlich 360°) – ermöglicht komplexe Bearbeitungen in einer Aufspannung.
• Kompakte und steife Konstruktion: Minimiert Vibrationen und bietet Stabilität bei der Bearbeitung von Werkstücken bis 20 kg.
• Leistungsfähige Spindel: Spindel mit 8000 U/min (Option bis 12000 U/min) mit BT30 (Option BT40) – für effiziente Bearbeitung von Metallen und Kunststoffen.
• Automatisierte Prozesse: 10-fach Werkzeugmagazin mit automatischem Wechsel steigert die Produktivität.
• Präzise Steuerung: Steuerungen von Siemens oder Fanuc mit voller 5-Achsen-Interpolation garantieren intuitive Bedienung und optimale Werkzeugwege.
• Ergonomie und Sicherheit: Hermetisches Gehäuse und automatisches Schmiersystem sorgen für ein sicheres und effizientes Arbeitsumfeld.
• Kompakte Abmessungen: Mit 2050x1600x2100 mm und 600 kg Gewicht ideal für Werkstätten mit begrenztem Platz.
• Breite Einsatzmöglichkeiten: Speziell für Mikrobearbeitung in Branchen wie Medizintechnik, Elektronik und Uhrenindustrie.

Konstruktion und Technologie des Bearbeitungszentrums MILL 400 5 Achsen

Das Fräszentrum für Metall MILL 400 5 Achsen wurde für Zuverlässigkeit und Präzision in anspruchsvollen Produktionsumgebungen entwickelt. Zentrale Konstruktionsmerkmale:

• Steifer Maschinenkörper: Kompakte Bauweise aus hochwertigen Materialien sorgt für Stabilität und minimiert Vibrationen.
• Schwenk-Rundtisch Ø100 mm: Ermöglicht volle 5-Achsen-Bearbeitung mit B-Achse -110° bis +30° und C-Achse 360°, ideal für präzise Werkstücke.
• Hochgeschwindigkeitsspindel: Spindel mit 8000 U/min, BT30 (Option BT40), Leistung 2,2 kW – für effiziente Zerspanung.
• Linearführungen: Hochwertige Führungen in X (400 mm), Y (250 mm), Z (380 mm) – präzise Bewegungen und Stabilität.
• Werkzeugmagazin: 10-fach Werkzeugmagazin für schnelle, automatische Werkzeugwechsel.
• Automatisches Schmiersystem: Zentralsteuerung reduziert Verschleiß und erhöht die Lebensdauer.
• Hermetisches Gehäuse: Schutz vor Spänen und Staub, mehr Sicherheit für den Bediener.
• Pneumatiksystem: Unterstützt präzise Operationen und Automatisierungsfunktionen.

Präzision und Arbeitseffizienz

Das CNC-Bearbeitungszentrum MILL 400 5 Achsen bietet höchste Präzision durch Steuerungen von Siemens oder Fanuc mit voller 5-Achsen-Interpolation. Positioniergenauigkeit ±0,005 mm und Wiederholgenauigkeit ±0,003 mm ermöglichen die Bearbeitung komplexer Geometrien mit minimalen Abweichungen. Vorschubgeschwindigkeit 6/5/4 m/min und optimierte Werkzeugwege verkürzen die Produktionszyklen.

Anwendungsbereiche des vertikalen Bearbeitungszentrums MILL 400 5 Achsen

Vertikale Bearbeitungszentren wie das MILL 400 5 Achsen finden Anwendung in Präzisionsbranchen, darunter:

• Medizintechnik: Fertigung von Implantaten, chirurgischen Instrumenten und Prothesenkomponenten.
• Uhrenindustrie: Bearbeitung von Mikrokomponenten für Uhrwerke.
• Elektronik: Herstellung präziser Bauteile für elektronische Geräte.
• Mikromechanik: Prototypenbau und Produktion kleiner Formen, Elektroden und Einsätze.

Die Maschine ist ideal für Werkstätten, die sich auf präzise Mikrobearbeitung und Prototypenfertigung spezialisieren.

CNC-Steuerungen – Siemens und Fanuc

Das Bearbeitungszentrum MILL 400 5 Achsen bietet fortschrittliche CNC-Steuerungen wie Siemens Sinumerik 808D, Siemens Sinumerik 828D und Fanuc Oi-TF, die Präzision, Zuverlässigkeit und einfache Bedienung gewährleisten:

Siemens Sinumerik 808D

• Intuitive Benutzeroberfläche: Einfach in der Handhabung, ideal für kleine Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Konstruktion, resistent gegen harte Industrieumgebungen.
• Wirtschaftlichkeit: Geeignet für grundlegende Fräs- und Drehbearbeitungen.

Siemens Sinumerik 828D

• Hohe Rechenleistung: Ermöglicht dynamische Bearbeitung und komplexe Zyklen.
• Integration mit CAD/CAM: Erleichtert Zusammenarbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Optimierung der Werkzeugwege und modulare Erweiterbarkeit.

Fanuc Oi-TF

• Stabilität: Hohe Zuverlässigkeit bei Serienfertigung und Langzeitbetrieb.
• Erweiterte Drehzyklen: Ideal für präzise Bearbeitungsoperationen.
• Intuitive Bedienung: Klare Benutzeroberfläche beschleunigt Programmierung und Bedienung.

Vertrauen Sie auf die Erfahrung von CORMAK

Mit über 20 Jahren Erfahrung in der Lieferung von Industriemaschinen bietet CORMAK zuverlässige Bearbeitungszentren und umfassenden technischen Support. Unsere Maschinen erfüllen europäische Sicherheitsstandards, und der professionelle Garantie- und Nachgarantieservice sichert die Kontinuität der Produktion.

• 16 Jahre Erfahrung im Service von CNC-Steuerungen Siemens.
• Auf über 15.000 m² Lagerfläche warten ca. 12.000 Maschinen und Geräte.
• Wir bieten professionellen Garantie- und Nachgarantieservice.
• Mit CORMAK haben Sie die Sicherheit, Maschinen mit europäischen Sicherheitszertifikaten zu erwerben.

Fragen Sie nach Details oder vereinbaren Sie eine Maschinenvorführung! Kontaktieren Sie uns
