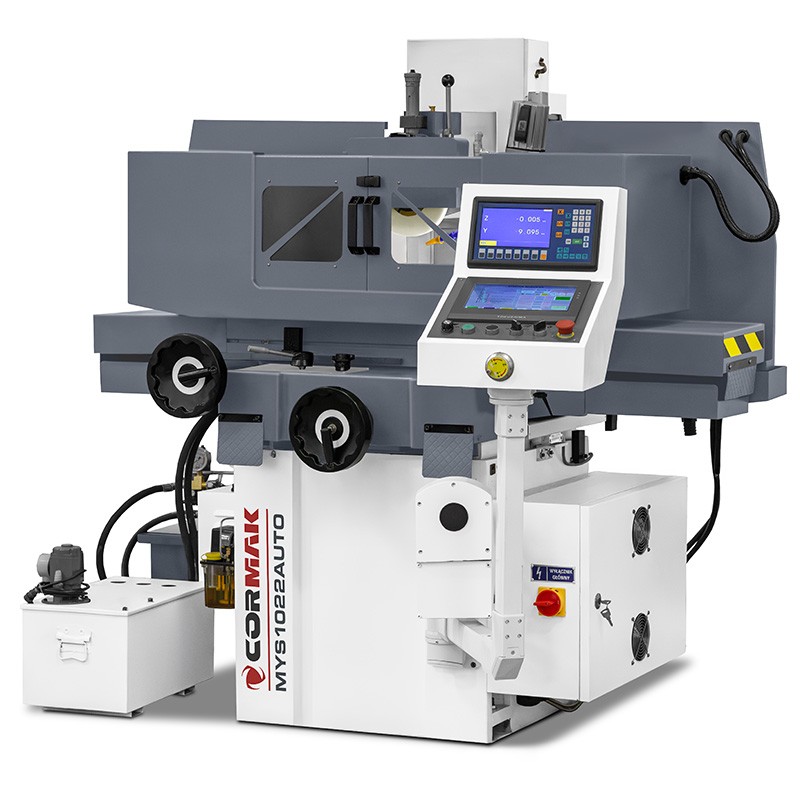

Flachschleifmaschine 200x500

Die Flachschleifmaschine 200x500 ist eine kompakte Maschine zum präzisen Schleifen ebener Flächen im industriellen Umfeld. Ausgestattet mit automatischen Vorschüben für drei Achsen sowie einem elektromagnetischen Tisch 200x500 mm gewährleistet sie eine hohe Bearbeitungsgenauigkeit bei gleichzeitig robuster Konstruktion. Ein wesentlicher Vorteil dieser magnetischen Flachschleifmaschine ist ihre Fähigkeit, Belastungen bis 160 kg aufzunehmen, was sie zu einem zuverlässigen Werkzeug in kleineren Produktionsanwendungen macht.

Hauptvorteile der Maschine

Die Flachschleifmaschine 200x500 zeichnet sich durch technische Parameter aus, die sich direkt auf Effizienz und Langlebigkeit im täglichen Einsatz auswirken. Dank ihrer fortschrittlichen Konstruktion und präzisen Komponenten bietet diese Maschine den Anwendern eine optimale Leistung in der Metallbearbeitung und minimiert gleichzeitig Stillstandzeiten und Wartungskosten. Nachfolgend werden die wichtigsten Vorteile ihrer Spezifikation dargestellt, die sie zu einem Wettbewerbsvorteil im Segment kompakter Flachschleifmaschinen machen:

• Automatische Vorschübe für drei Achsen: Sie ermöglichen eine präzise Kontrolle der Tischbewegung, reduzieren Bedienfehler und erhöhen die Wiederholgenauigkeit in Produktionszyklen.
• Digitalanzeige: Sie gewährleistet eine genaue Positionsüberwachung, minimiert Abweichungen und verbessert die Oberflächenqualität auf das in der Präzisionsfertigung geforderte Niveau.
• Robuste Konstruktion: Sie ist aus hochfesten Materialien gefertigt und gewährleistet Stabilität bei Belastungen bis 160 kg, was die Lebensdauer der Maschine verlängert.
• Hohe Genauigkeit: Dank vertikaler Vorschübe ab 0,005 mm und einer Schleifscheibendrehzahl von 2850 U/min erreicht sie Toleranzen unter 0,01 mm und erfüllt damit Branchenstandards.
• Leistungsfähiges Kühlsystem: Das integrierte Kühlsystem verhindert Überhitzung, verlängert die Standzeit der Werkzeuge und verbessert die Qualität der geschliffenen Oberfläche.
• Energieeffiziente Motoren: Der Spindelmotor mit 2,2 kW bietet optimale Leistung bei niedrigem Energieverbrauch und senkt die Betriebskosten.

Aufbau und Technologie

Die Flachschleifmaschine 200x500 basiert auf einer robusten Bettkonstruktion, die für Steifigkeit sorgt und Vibrationen während der Bearbeitung minimiert. Die Spindel mit einer Drehzahl von 2850 U/min ist in Präzisionslagern montiert, was einen stabilen Betrieb der Schleifscheibe mit den Abmessungen 200 x 20 x 31,5 mm gewährleistet. Das Hydrauliksystem steuert die Längsvorschübe des Tisches im Bereich von 7~25 m/min, während automatische Quer- und Vertikalvorschübe eine präzise Bewegungssteuerung ermöglichen. Der elektromagnetische Tisch mit den Abmessungen 200x500 mm erleichtert das Spannen der Werkstücke und erhöht Sicherheit sowie Effizienz. Das integrierte Kühlsystem führt Wärme effektiv ab und verhindert thermische Verformungen. Die Motorantriebe, darunter der Spindelmotor 2,2 kW, sind auf Langlebigkeit und einen niedrigen Geräuschpegel optimiert. Die gesamte Konstruktion wiegt 1600 kg, was ihre Stabilität in industriellen Umgebungen mit mittlerer Arbeitsintensität unterstreicht. Diese Technologie macht die magnetische Flachschleifmaschine zu einer idealen Lösung für Aufgaben, die Kompaktheit und Zuverlässigkeit erfordern.

Präzision und Arbeitsleistung

Bei der Flachschleifmaschine 200x500 ergibt sich die Präzision direkt aus den fortschrittlichen Vorschub- und Steuerungsmechanismen. Der automatische Quervorschub im Bereich von 0,1~8 mm sowie der Vertikalvorschub ab 0,005 mm ermöglichen das Erreichen von Toleranzen unter 0,01 mm, was in der Fertigung von Teilen mit hohen Maßanforderungen entscheidend ist. Die Leistung wird durch den maximalen Tischvorschub von 210x520 mm bei einer Geschwindigkeit von bis zu 990 mm/min in Querrichtung erhöht, wodurch kleinere Flächen schnell bearbeitet werden können, ohne an Genauigkeit zu verlieren. Die Schleifscheibe mit optimaler Drehzahl gewährleistet einen gleichmäßigen Materialabtrag, minimiert den Verschleiß und verbessert die Oberflächengüte auf Ra unter 0,2 μm. Das System der Digitalanzeige für drei Achsen eliminiert manuelle Fehler, verkürzt die Rüstzeit und erhöht den Durchsatz in Produktionszyklen. Im Vergleich zu Standard-Flachschleifmaschinen bietet dieses Modell eine höhere Tragfähigkeit von 160 kg in kompakter Bauform, wodurch Werkstücke ohne Kompromisse bei der Präzision bearbeitet werden können. Die Energieeffizienz der Motoren senkt die Kosten, und die robuste Bauweise minimiert Stillstände, was die Maschine zu einem effizienten Werkzeug für die Optimierung industrieller Prozesse macht.

Anwendungsbereich

Die Flachschleifmaschine 200x500 ist für kleine und mittlere Produktionsbetriebe bestimmt, die auf Metallbearbeitung spezialisiert sind, wie Werkzeugwerkstätten und Servicezentren. Sie eignet sich ideal zum Schleifen ebener Flächen von Maschinenelementen, Matrizen und Präzisionsteilen, die eine hohe Maßgenauigkeit erfordern. In B2B-Umgebungen, in denen Kompaktheit und Leistung Priorität haben, unterstützt diese magnetische Flachschleifmaschine die Einzel- und Kleinserienfertigung und bearbeitet Materialien wie Stahl oder Gusseisen. Ihr Einsatz umfasst die Regeneration von Komponenten in der Leichtindustrie, wobei der maximale Abstand von Tisch zu Spindel von 450 mm die Bearbeitung kleinerer Werkstücke ermöglicht. Die Maschine wird besonders Unternehmen empfohlen, die ihre Schleifprozesse automatisieren möchten, da automatische Vorschübe und Digitalanzeige die Abhängigkeit von den Fähigkeiten des Bedieners reduzieren.

Technische Daten

Standardausstattung

• Digitalanzeige für 2 Achsen,
• elektromagnetischer Tisch 200 x 500 mm,
• Schleifscheibe,
• Dorn zum Auswuchten der Schleifscheibe,
• Schleifscheibenaufnahme,
• Werkzeugsatz,
• Beleuchtungsanlage 24V,
• Kühlsystem,
• Bedienungsanleitung,
• CE-Konformitätserklärung.

Optionale Ausstattung*

• Zusätzliche Schleifscheiben mit verschiedenen Körnungen,
• Kühlmittelfiltrationssystem,
• Erweitertes CNC-Bedienfeld,
• Verlängerung der Servicegarantie,
• Satz zum Schleifen unter Winkel.

Bitte kontaktieren Sie uns, um ein detailliertes Angebot für die Flachschleifmaschine 200x500 zu erhalten. Unser Spezialistenteam hilft Ihnen bei der Auswahl einer Konfiguration, die an die Anforderungen Ihres Betriebs angepasst ist.

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und beinhaltet keine optionalen/zusätzlichen Ausstattungen, Installation, Transport oder Schulung — bitte kontaktieren Sie unseren Berater für weitere Details.
