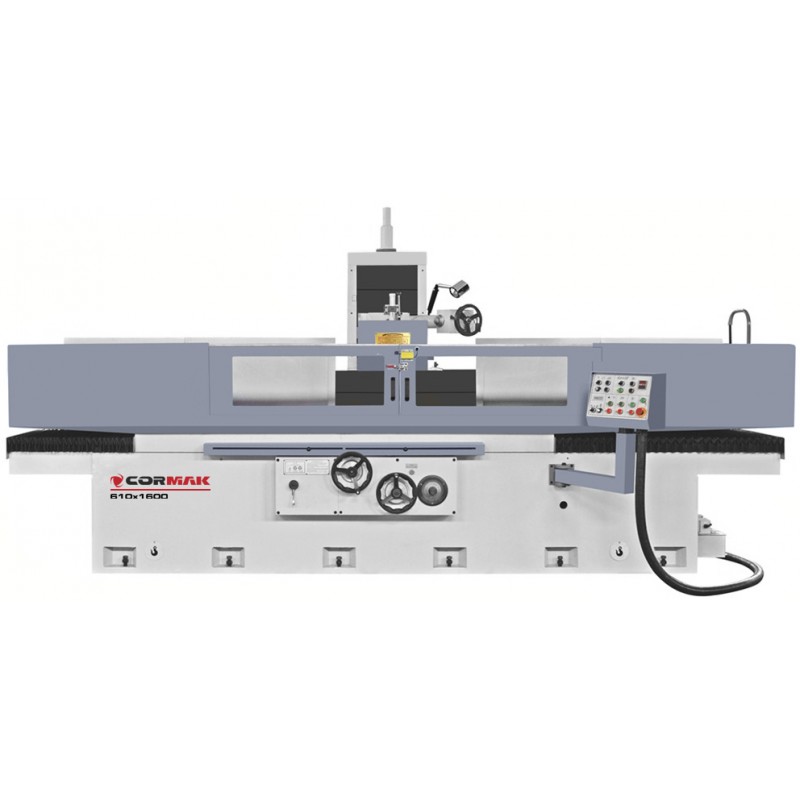

Flachschleifmaschine 610x1600

Die Flachschleifmaschine 610x1600 ist ein fortschrittliches Gerät zum präzisen Schleifen ebener Flächen und komplexer Formen im Maschinenbau. Ausgestattet mit japanischen NSK-Lagern sowie einer doppelten V-Führung gewährleistet sie hohe Bearbeitungsgenauigkeit bei zugleich solider Konstruktion. Ein wesentlicher Vorteil dieser magnetischen Flachschleifmaschine ist die Fähigkeit, hohe Lasten bis 1.300 kg zu handhaben – ideal für anspruchsvolle Produktionsanwendungen.

Hauptvorteile der Maschine

Die Flachschleifmaschine 610x1600 überzeugt mit Parametern, die sich direkt auf Effizienz und Langlebigkeit im täglichen Einsatz auswirken. Hochwertige Komponenten wie NSK-Lager und ein ABB-Spindelmotor sorgen für optimale Leistung bei moderatem Energiebedarf. Die wichtigsten Vorteile im Überblick:

• Doppelte V-Führung: Stabile, präzise Tischführung; weniger Vibrationen, höhere Maßgenauigkeit.
• Japanische NSK-Lager: Langlebiger, störungsarmer Betrieb, reduzierte Reibung, ruhiger Lauf.
• ABB-Spindelmotor: 18,5 kW bei 960 U/min für die effiziente Bearbeitung harter Materialien.
• Wasser- und staubgeschützte Spindel: Schutz vor Verunreinigungen, längere Lebensdauer, dauerhafte Präzision.
• SIEMENS-Elektronik: Zuverlässige Steuerung, minimiertes Fehlerrisiko, hohe Betriebssicherheit.
• Maximale Traglast 1.300 kg: Bearbeitung schwerer Werkstücke ohne Stabilitätskompromisse.
• Längsvorschub 5–25 m/min: Schnelle Bearbeitung großer Flächen und hoher Durchsatz.

Aufbau und Technologie

Die Maschine basiert auf einem massiven Maschinenbett, das Steifigkeit bietet und Bearbeitungsvibrationen minimiert. Die Spindel (960 U/min) ist in japanischen NSK-Lagern gelagert und treibt eine Schleifscheibe 500 × 75 × 305 mm an. Das Hydrauliksystem steuert den Längsvorschub von 5–25 m/min; automatische Quer- und Vertikalvorschübe ermöglichen exakte Bewegungssteuerung. Die doppelte V-Führung sichert präzisen Vorschub, SIEMENS-Elektronik erleichtert die Kontrolle. Integrierte Schmier- und Kühlsysteme verhindern Überhitzung, erhöhen die Werkzeugstandzeit und die Prozesssicherheit. Die Antriebe – darunter ein 5,5-kW-Hydraulikmotor – sind auf Dauerhaltbarkeit ausgelegt. Das Gesamtgewicht von 10.400 kg unterstreicht die Stabilität für den industriellen Dauerbetrieb.

Präzision und Arbeitseffizienz

Die Präzision resultiert aus den fortschrittlichen Vorschub- und Steuermechanismen. Automatischer Quervorschub 1–30 mm und feiner Vertikalvorschub ab 0,005 mm ermöglichen Toleranzen < 0,01 mm. Hohe Produktivität durch schnellen Tischvorschub und eine Vertikalbewegungsgeschwindigkeit von 0,05–2 m/min: große Flächen werden zügig und ohne Genauigkeitsverlust bearbeitet. Die Schleifscheibe arbeitet mit optimaler Schnittgeschwindigkeit für gleichmäßigen Abtrag, geringen Verschleiß und Oberflächenrauheit unter Ra 0,2 µm. Das SIEMENS-System reduziert manuelle Fehler, verkürzt Rüstzeiten und erhöht den Durchsatz. Gegenüber Standard-Flachschleifmaschinen bietet dieses Modell eine deutlich höhere Traglast von 1.300 kg – für schwere Werkstücke ohne Präzisionsverlust.

Anwendungsbereiche

Konzipiert für große Fertigungsbetriebe der Metallbearbeitung – z. B. Maschinenfabriken, Werkzeugbau und Servicezentren. Ideal zum Schleifen planarer Flächen an Maschinenelementen, Matrizen, Spritzgussformen und Präzisionsteilen mit hohen Maßanforderungen. In B2B-Umgebungen mit Fokus auf Reproduzierbarkeit und Effizienz unterstützt die Maschine sowohl Serien- als auch Einzelteilfertigung für Werkstoffe wie Stahl, Gusseisen oder Aluminium. Der maximale Abstand Tisch–Spindel von 820 mm ermöglicht die Bearbeitung größerer Werkstücke. Besonders empfohlen für Betriebe, die Schleifprozesse automatisieren möchten – automatische Vorschübe verringern die Abhängigkeit von der Bedienerqualifikation.

Technische Daten

Standardausstattung

• Maschine zum Schleifen ebener Flächen und komplexer Formen,
• Japanische NSK-Lager,
• Doppelte V-Führung,
• Elektronikelemente von SIEMENS,
• Wasser- und staubgeschützte Spindel,
• ABB-Spindelmotor,
• Betriebsanleitung,
• CE-Zertifizierung.

Optionale Ausstattung

• Zusätzliche Schleifscheiben mit unterschiedlichen Körnungen,
• Erweitertes Kühlmittelfiltersystem,
• CNC-Bedienpanel,
• Verlängerung der Servicegarantie,
• Satz zum Winkelschleifen.

Kontaktieren Sie uns, um ein detailliertes Angebot für die Flachschleifmaschine 610x1600 zu erhalten. Unsere Spezialisten unterstützen Sie bei der optimalen Konfiguration für Ihre Produktion.
