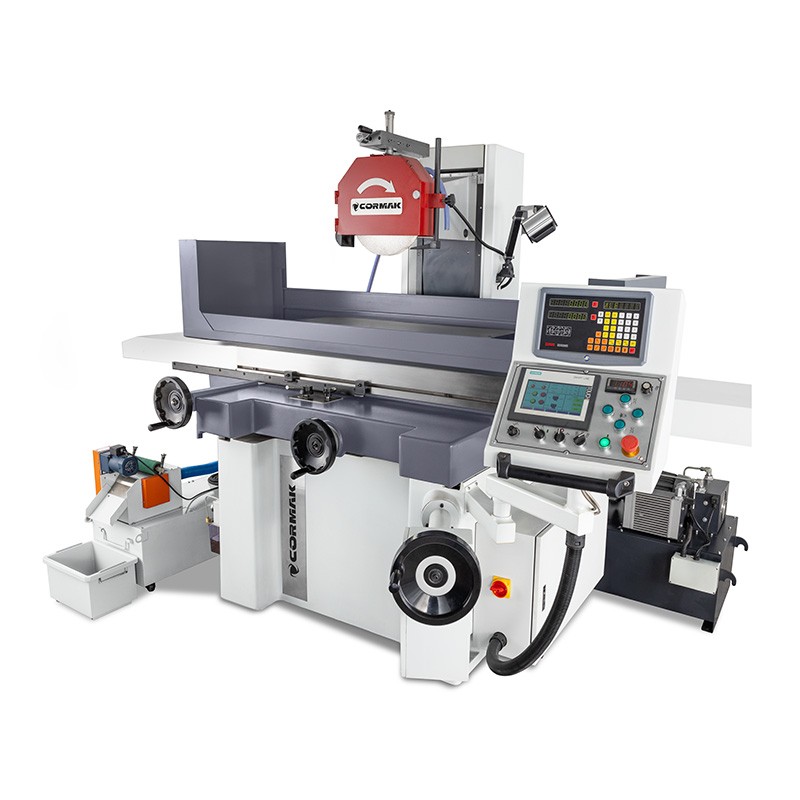

Flachschleifmaschine 400x1000

Die Flachschleifmaschine 400x1000 ist ein fortschrittliches Gerät für das präzise Schleifen ebener Flächen in der Maschinenbauindustrie. Ausgestattet mit automatischen Vorschüben für drei Achsen und einer Digitalanzeige gewährleistet sie hohe Bearbeitungsgenauigkeit bei gleichzeitig solider Konstruktion. Ein wesentlicher Vorteil dieser magnetischen Flachschleifmaschine ist die Tragfähigkeit bis 600 kg, was sie zu einem zuverlässigen Werkzeug für anspruchsvolle Produktionsanwendungen macht.

Hauptvorteile der Maschine

Die Flachschleifmaschine 400x1000 zeichnet sich durch Parameter aus, die sich direkt auf Effizienz und Langlebigkeit im täglichen Einsatz auswirken. Nachfolgend die wichtigsten Vorteile, die sich aus ihrer Konstruktion und den technischen Spezifikationen ergeben:

• Automatische Vorschübe für drei Achsen: Ermöglichen die präzise Steuerung der Tischbewegung, reduzieren Bedienfehler und erhöhen die Wiederholgenauigkeit der Bearbeitung.
• Digitalanzeige: Sorgt für die genaue Positionsüberwachung, minimiert Abweichungen und verbessert die Oberflächengüte.
• Solide Konstruktion: Aus hochfesten Materialien gefertigt, gewährleistet Stabilität bei der Bearbeitung schwerer Werkstücke bis 600 kg.
• Hohe Genauigkeit: Dank Schleifscheibendrehzahl von 1.450 U/min und präzisem Vertikalvorschub ab 0,005 mm werden die in der Präzisionsfertigung geforderten Toleranzen erreicht.
• Leistungsfähiges Kühlsystem: Das integrierte Kühlsystem verhindert Überhitzung, verlängert die Werkzeugstandzeit und verbessert die Qualität der geschliffenen Oberfläche.
• Energiesparende Antriebe: Der Spindelmotor mit 5,5 kW liefert optimale Leistung bei niedrigem Energieverbrauch und senkt die Betriebskosten.

Aufbau und Technologie

Die Flachschleifmaschine 400x1000 basiert auf einer soliden Bettkonstruktion, die Steifigkeit gewährleistet und Vibrationen während der Bearbeitung minimiert. Die Spindel mit 1.450 U/min ist in Präzisionslagern gelagert und treibt eine Schleifscheibe 350 x 40 x 127 mm an, was einen stabilen Betrieb sicherstellt. Das Hydrauliksystem übernimmt den Längsvorschub des Tisches im Bereich 7–23 m/min, während automatische Quer- und Vertikalvorschübe eine exakte Bewegungssteuerung ermöglichen. Der Arbeitstisch mit den Abmessungen 406x1020 mm ist mit einer elektromagnetischen Spannplatte ausgestattet, was das Spannen der Werkstücke erleichtert und die Sicherheit erhöht. Das integrierte Kühlsystem mit einer Pumpe von 0,14 kW führt Wärme effektiv ab und verhindert thermische Verformungen. Die Antriebe – darunter der 2,2-kW-Ölpumpenmotor und der 1-kW-Vertikalantrieb – sind auf Langlebigkeit und niedrigen Geräuschpegel ausgelegt. Die Gesamtmasse von 4.000 kg unterstreicht die Stabilität in industriellen Umgebungen mit hoher Auslastung. Diese Technologie macht die magnetische Flachschleifmaschine zur idealen Lösung für Aufgaben, die langfristige Zuverlässigkeit erfordern.

Präzision und Arbeitsleistung

Bei der Flachschleifmaschine 400x1000 resultiert die Präzision direkt aus den fortschrittlichen Vorschub- und Regelmechanismen. Automatischer unterbrochener Vorschub im Bereich 0,1–8 mm sowie Vertikalvorschub ab 0,005 mm ermöglichen Toleranzen unter 0,01 mm – entscheidend für Bauteile mit hohen Maßanforderungen. Die Produktivität erhöht der maximale Verfahrweg des Tisches 450x1130 mm bei Quervorschubgeschwindigkeiten bis 990 mm/min, was eine schnelle Bearbeitung großer Flächen ohne Genauigkeitsverlust erlaubt. Das Schleifrad mit optimaler Drehzahl sorgt für gleichmäßigen Abtrag, minimiert den Verschleiß und erreicht Oberflächenrauheiten von Ra unter 0,2 μm. Das Digitalanzeigesystem für drei Achsen eliminiert manuelle Fehler, verkürzt die Rüstzeit und steigert den Durchsatz in Produktionszyklen. Im Vergleich zu Standard-Flachschleifmaschinen bietet dieses Modell eine höhere Tragfähigkeit von 600 kg, wodurch schwerere Werkstücke ohne Präzisionseinbußen bearbeitet werden können. Energieeffiziente Antriebe reduzieren die Kosten, und die robuste Bauweise minimiert Stillstände – ein wirksames Werkzeug zur Optimierung industrieller Schleifprozesse.

Anwendungen

Die Flachschleifmaschine 400x1000 ist für Produktionsbetriebe der Metallbearbeitung bestimmt, darunter Werkzeugbau, Maschinenfabriken und Servicezentren. Sie eignet sich ideal zum Schleifen ebener Flächen von Maschinenelementen, Matrizen, Spritzgussformen sowie Präzisionsteilen mit hohen Maßgenauigkeitsanforderungen. In B2B-Umgebungen, in denen Wiederholbarkeit und Effizienz Priorität haben, unterstützt diese magnetische Flachschleifmaschine die Serien- und Einzelteilfertigung und bearbeitet Werkstoffe wie Stahl, Gusseisen oder Aluminium. Ihr Einsatz umfasst auch die Aufarbeitung verschlissener Komponenten in der Schwerindustrie, wobei der maximale Abstand von der Tischoberfläche zur Spindelmitte von 570 mm die Bearbeitung größerer Werkstücke ermöglicht. Die Maschine wird besonders für Unternehmen empfohlen, die eine Automatisierung der Schleifprozesse anstreben – automatische Vorschübe und Digitalanzeige verringern die Abhängigkeit von der Bedienerqualifikation.

Technische Daten

Serienausstattung

• Digitalanzeige für 3 Achsen,
• elektromagnetischer Tisch 406 x 1020 mm,
• Schleifscheibe,
• Dorn zum Auswuchten der Schleifscheibe,
• Schleifscheibenaufnahme,
• Werkzeugsatz,
• 24V-Beleuchtungsanlage,
• Kühlsystem,
• Betriebsanleitung,
• CE-Zertifizierung.

Optionales Zubehör

• Zusätzliche Schleifräder in verschiedenen Körnungen,
• Kühlmittelfiltersystem,
• Erweiterte CNC-Bedienkonsole,
• Verlängerung der Servicegarantie,
• Satz für Winkelschleifen.

Kontaktieren Sie uns, um ein detailliertes Angebot für die Flachschleifmaschine 400x1000 zu erhalten. Unser Spezialistenteam hilft Ihnen, eine Konfiguration zu wählen, die auf die Bedürfnisse Ihres Betriebs zugeschnitten ist.
