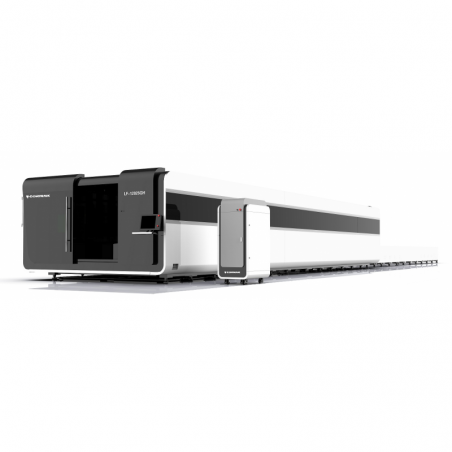

Faserlaserschneidmaschinen sind moderne Geräte mit zahlreichen Vorteilen. Sie stellen nicht nur eine ausgezeichnete und wesentlich wirtschaftlichere Alternative zur CO2-Technologie dar, sondern besitzen viele weitere Stärken, die eine Produktionssteigerung (bis zu 70 %) und eine Qualitätsverbesserung ermöglichen. Die FIBER-Technologie erlaubt das Schneiden von Blechen und anderen Materialien unterschiedlicher Dicke – von sehr dünn bis sehr dick. Die Wellenlänge des FIBER-Lasers beträgt 1,064 µm, was eine hundertfach höhere Intensität im Vergleich zu CO2-Lasern ähnlicher Leistung ermöglicht.
Zu den größten Vorteilen des Lasers gehören:
- wartungsfreies Glasfaserkabel,
- keine verschleißanfälligen Komponenten,
- die Laserquelle benötigt etwa ein Drittel weniger Platz,
- hohe Energieeffizienz – 100.000 h Betriebsdauer,
- universelle Anwendung (Sonderbleche, Baustahl, Edelstahl, Kupfer, Messing, Aluminium, Titan).
Faserlaser
- erhöht die Arbeitseffizienz um 80 %,
- reduziert die Servicekosten um 70 %,
- spart 80 % Energie,
- minimiert den Gasverbrauch,
- spart 30 % Platz in der Werkhalle.
Sicherheit und Emissionsfreiheit
- vollständige Umhausung der Maschine,
- Beobachtungsfenster mit Laserschutzglas gemäß CE-Standard,
- der beim Schneiden entstehende Rauch kann intern gefiltert werden und belastet die Umwelt nicht.
Bewegliches Portal aus Flugzeugaluminium
Die Portalstruktur besteht aus gehärtetem Flugzeugaluminium, das mit einer Presskraft von 4300 t geformt wird und außergewöhnliche Steifigkeit erreicht. Flugzeugaluminium bietet zahlreiche Vorteile: hohe Steifigkeit (größer als Gusseisen), geringes Gewicht, Korrosions- und Oxidationsbeständigkeit sowie gute Bearbeitbarkeit.
Wechseltisch
Der Wechseltisch besteht aus einer oberen und einer unteren Plattform, deren Bewegung und Austausch vom Steuerungssystem kontrolliert werden. Der Plattformwechsel erfolgt in nur 15 Sekunden.
Geschweißtes Maschinenbett aus Rechteckprofilen
Die Bettkonstruktion verfügt über eine wabenförmige Innenstruktur aus vielen verschweißten Rechteckrohren. Im Inneren sorgen Verstärkungen für zusätzliche Stabilität der Führungsschiene und verhindern effektiv Verformungen. Hohe Festigkeit, Stabilität und Zugfestigkeit gewährleisten eine Nutzungsdauer von bis zu 20 Jahren ohne Verformung.
Raytools-Schneidkopf
- Automatische Fokusregelung (Autofokus) – die Software passt die Fokuslinse automatisch an die jeweilige Materialstärke an. Die Geschwindigkeit der Autofokus-Regelung ist zehnmal höher als bei manueller Einstellung.
- Erweiterter manueller Einstellbereich – Einstellbereich −10 mm bis +10 mm, Präzision 0,01 mm, geeignet für Materialstärken bis 20 mm (bei Leistung unter 1500 W).
- Lange Lebensdauer – Kollimator- und Fokussierlinsen sind wassergekühlt, was die Temperatur des Schneidkopfs senkt und seine Lebensdauer verlängert.
Technische Daten
| ARBEITSBEREICH |
6000x2000
|
| LEISTUNG |
2000W
|
| WIEDERHOLGENAUIGKEIT |
±0,02 mm/m |
| MAXIMALE GESCHWINDIGKEIT |
120 m/min |
| MAXIMALE BESCHLEUNIGUNG |
1,5 G |
| ABMESSUNGEN |
14800x3350x2310 mm |
| STROMVERSORGUNG |
400 V 50 Hz |
Schnittparameter
Die tatsächlichen Schnittparameter können je nach technischen Bedingungen und verwendeten Materialien variieren.
