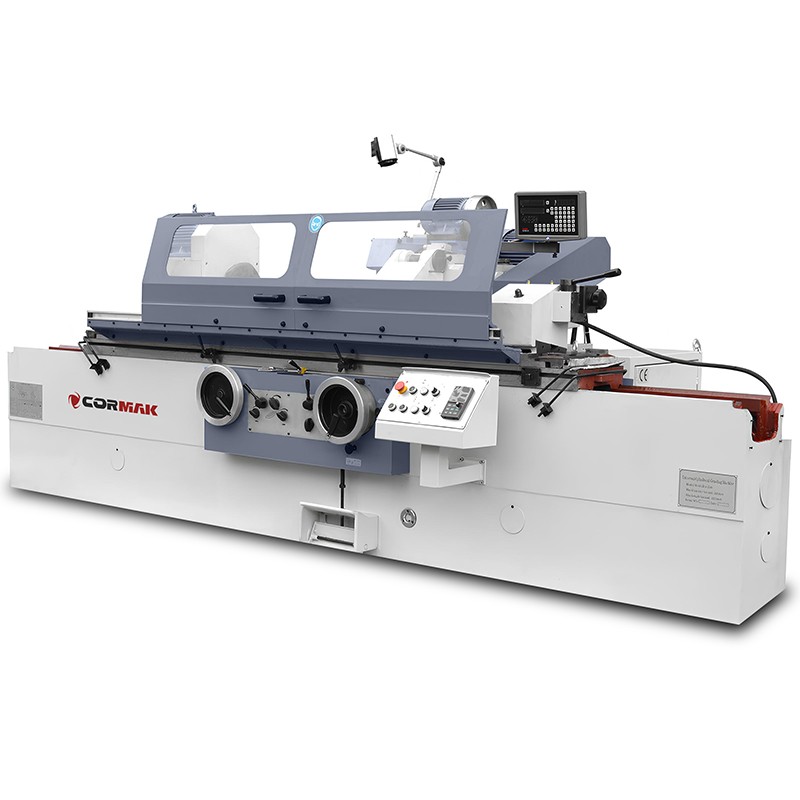

Rettificatrice per alberi e fori Ø320 x 2000 mm – Precisione nella lavorazione cilindrica

Rettificatrice per alberi e fori Ø320 x 2000 mm – Precisione nella lavorazione cilindrica

Rettificatrice per alberi e fori Ø320 x 2000 mm è una macchina avanzata progettata per la rettifica di precisione di superfici cilindriche esterne e interne. La sua struttura robusta, l’elevata potenza e le tecnologie moderne garantiscono affidabilità ed efficienza in ambienti industriali esigenti.

Punti di forza principali della rettificatrice per alberi e fori Ø320 x 2000 mm

Rettificatrice per alberi e fori Ø320 x 2000 mm è una soluzione completa per gli impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici con diametro fino a 320 mm e lunghezza fino a 2000 mm. Dotata di un sistema idraulico avanzato con pompe a vite e di un mandrino della testa di rettifica ad alta rigidità, la macchina garantisce un funzionamento stabile con un livello di rumore minimo. Un potente motore da 9kW aziona una mola di dimensioni 500x50x203 mm, consentendo una lavorazione efficace sia delle superfici esterne degli alberi (da 8 a 320 mm) sia dei fori interni con diametro da 30 a 150 mm. L’utilizzo dell’avanzamento idraulico del tavolo con gamma di velocità 0.1-4 m/min e la possibilità di rotazione precisa del tavolo di lavoro (-3°/+6°) garantiscono flessibilità e accuratezza in applicazioni diverse. La ricca dotazione standard, inclusi testa per rettifica interna e mandrino a 3 griffe, e le opzioni aggiuntive come la lunetta chiusa o il diamantatore, permettono di adattare la macchina a specifiche esigenze produttive. Principali vantaggi:

Struttura e tecnologia della rettificatrice

Struttura solida e componenti di precisione

Rettificatrice per alberi e fori Ø320 x 2000 mm è caratterizzata da una struttura massiccia con peso 4500 kg e dimensioni 5800x1810x1515 mm, assicurando stabilità durante la lavorazione di particolari con massa fino a 150 kg. Il mandrino di precisione della testa di rettifica e le guide robuste riducono le vibrazioni, contribuendo a un’elevata qualità di finitura superficiale. La mola di dimensioni 500x50x203 mm e velocità periferica 35 m/s garantisce una lavorazione efficace delle superfici cilindriche esterne.

Sistema di avanzamento avanzato

La macchina offre uno spostamento massimo del tavolo di 1600 mm, supportato da un sistema di avanzamento idraulico con gamma di velocità 0.1-4 m/min. La regolazione precisa del tavolo di lavoro nell’intervallo -3°/+6° consente l’adattamento a diversi angoli di lavorazione, garantendo flessibilità nell’esecuzione di operazioni complesse.

Sistema di raffreddamento e dispositivi di serraggio

Rettificatrice per alberi è dotata di un efficiente sistema di raffreddamento con serbatoio del refrigerante, che previene il surriscaldamento del materiale lavorato e della mola. Il mandrino a 3 griffe e il mandrino a 4 griffe come dotazione opzionale garantiscono un serraggio sicuro dei pezzi, aumentando la sicurezza e la precisione di lavoro. La testa per rettifica interna consente la lavorazione di fori con profondità fino a 125 mm.

Precisione ed efficienza di lavoro

Rettificatrice per alberi e fori Ø320 x 2000 mm assicura un’eccellente qualità di finitura grazie al controllo preciso e alla struttura stabile. La lunghezza massima di lavorazione esterna è 2000 mm, mentre quella interna è 125 mm, consentendo la lavorazione di particolari con dimensioni diverse. La velocità periferica della mola (35 m/s) e la regolazione della velocità del mandrino nell’intervallo 25-220 giri/min permettono un adattamento ottimale dei parametri a requisiti specifici, garantendo superfici lisce con tolleranze minime.

Applicazioni della rettificatrice per alberi

Rettificatrice per alberi e fori Ø320 x 2000 mm è destinata a impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici. Trova impiego in:

• Industria meccanica: Rettifica di alberi, boccole e altri elementi cilindrici con lunghezza fino a 2000 mm.
• Industria utensileria: Produzione e rigenerazione di utensili da taglio di precisione e stampi a iniezione.
• Officine di riparazione: Rigenerazione di componenti meccanici, come alberi di trasmissione o elementi idraulici.
• Industria automotive: Lavorazione di alberi e fori in componenti di motori e sistemi di trasmissione.

Specifiche tecniche

Parametri tecnici

Dotazione standard

• Serbatoio refrigerante
• Diamantatore
• Mola
• Albero di equilibratura
• 4 punte
• Arresto
• Attrezzi per lo smontaggio della mola
• Anello di tenuta
• Supporto per l’equilibratura della mola
• Dichiarazione di conformità CE
• Testa per rettifica interna
• Mandrino a 3 griffe
• Ugello per rettifica interna

Dotazione opzionale*

• Lunetta aperta: Consente una rettifica stabile di alberi più lunghi.
• Lunetta chiusa: Aumenta la precisione di lavorazione di particolari con diametri più piccoli.
• Mandrino a 4 griffe: Estende le possibilità di serraggio di particolari con forme irregolari.
• Mola con flangia: Dedicata ad applicazioni specialistiche di rettifica.
• Diamantatore diamantato: Aumenta la precisione e la durata della mola.

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Ordina oggi la tua rettificatrice per alberi

Aumenta l’efficienza della tua produzione con la rettificatrice per alberi e fori Ø320 x 2000 mm. Contattaci per ottenere un’offerta dettagliata o per fissare una presentazione della macchina. Scegli precisione e affidabilità – punta sulle rettificatrici per alberi di Cormak!
