CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm – Präzision und Leistung in der Metallbearbeitung

CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm ist eine hochentwickelte CNC-Drehmaschine, die für die präzise Bearbeitung von Rohren und großen Metallteilen in anspruchsvollen industriellen Umgebungen entwickelt wurde. Ausgestattet mit der Siemens Sinumerik 808D Steuerung und einer massiven Konstruktion bietet sie außergewöhnliche Präzision, Effizienz und Zuverlässigkeit im industriellen Einsatz.

Hauptvorteile der CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm

CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm kombiniert moderne Technologie mit robuster Bauweise und bietet Anwendern wesentliche Vorteile im Produktionsprozess. Die wichtigsten Vorteile sind:

• Großer Arbeitsbereich: Spitzenweite 3000 mm, maximale Werkstückdrehdurchmesser 1000 mm und über dem Support 620 mm ermöglichen die Bearbeitung sehr langer Werkstücke wie Rohre, Wellen und Flansche – ideal für Öl-, Gas-, Maschinenbau- und Energieindustrie.
• Hohe Präzision: Wiederholgenauigkeit der X/Z-Achsen von 0.012/0.02 mm und 0.025 mm garantiert exzellente Oberflächenqualität auch bei komplexen Geometrien.
• Optimale Spindeldurchlass: Spindeldurchlass 320 mm (optional 270 mm) und Drehzahlbereich 22–300 U/min mit einem Motor von 11 kW ermöglichen effiziente Bearbeitung harter Materialien wie Edelstahl, Titan- oder Nickellegierungen.
• Außergewöhnliche Stabilität: Mit einem Gewicht von 9000 kg minimiert das massive Maschinenbett Vibrationen und sorgt für Stabilität während intensiver Bearbeitungsprozesse.
• Dynamische Vorschübe: Eilganggeschwindigkeit der X/Z-Achsen 4/8 m/min und maximaler Verfahrweg 2850/620 mm verkürzen die Zykluszeiten und erhöhen die Produktivität.
• Flexible Konfiguration: Optionen wie Fanuc-Steuerung, hydraulisches Spannfutter, Lünetten oder 6- bzw. 8-fach Revolverhalter ermöglichen die Anpassung der Maschine an spezifische Anforderungen.
• Einfache Bedienung: Siemens Sinumerik 808D Steuerung mit benutzerfreundlicher Oberfläche und CAD/CAM-Kompatibilität erleichtert die Programmierung und reduziert Schulungszeiten.
• Kosteneffizienz: Abmessungen 5307x2040x1855 mm und ein effizienter 11-kW-Motor senken den Energieverbrauch und damit die Betriebskosten.
• Vielseitigkeit: Bearbeitung von Rohren, Wellen, Flanschen und anderen Bauteilen in einem Zyklus – von Leichtmetallen bis zu hochharten Legierungen.
• Fortschrittliches Kühlsystem: Das standardmäßige Kühlsystem sorgt für eine effektive Wärmeabfuhr, verlängert die Werkzeuglebensdauer und verbessert die Bearbeitungsqualität.
• Langlebigkeit und Zuverlässigkeit: Hochwertige Komponenten und robuste Konstruktion gewährleisten eine lange Lebensdauer, auch unter härtesten Einsatzbedingungen.
• Sicherheit: Die Maschine erfüllt europäische Sicherheitsnormen, bestätigt durch die CE-Konformitätserklärung.
• Einfache Integration: Kompatibilität mit Automatisierungssystemen und CAD/CAM-Software ermöglicht eine reibungslose Integration in Produktionslinien.

Die CNC-Industriedrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm ist die ideale Lösung für Produktionsbetriebe, die eine zuverlässige und präzise Maschine für die Bearbeitung langer Rohre und Metallteile benötigen.

Konstruktion und Technologie der CNC-Rohrdrehmaschine CKT1000X3000

CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm wurde im Hinblick auf Langlebigkeit, Präzision und einfache Bedienung entwickelt. Wichtige Komponenten umfassen:

Konstruktion und Bett

Das massive Maschinenbett und die breite Führungsbahn sorgen für hohe Steifigkeit und Schwingungsdämpfung. Die Spitzenweite von 3000 mm und der maximale Drehdurchmesser von 1000 mm ermöglichen die Bearbeitung sehr langer Werkstücke wie Rohre und Wellen bei gleichzeitig hoher Stabilität.

Spindel und Antrieb

Die Spindel mit einem Durchlass von 320 mm (optional 270 mm) und einem Drehzahlbereich von 22–300 U/min, angetrieben von einem 11-kW-Motor, bietet hohe Zerspanungsleistung. Das Standardspannfutter ist ein 4-Backenfutter mit 630 mm (optional 3-Backenfutter 400 mm) für sicheren Halt der Werkstücke.

Führungen und Antriebe

Lineare Führungen und präzise Servoantriebe ermöglichen sanfte Bewegungen der X/Z-Achsen (Verfahrwege 2850/620 mm) bei einer Eilganggeschwindigkeit von 4/8 m/min, wodurch Positionierfehler minimiert und eine hohe Dynamik erreicht wird.

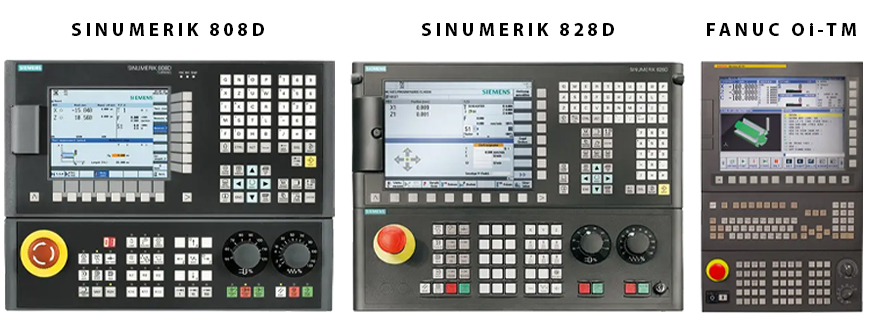

CNC-Steuerungen – Siemens Sinumerik 808D, 828D und Fanuc Oi-TF

CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm bietet professionelle CNC-Steuerungen führender Hersteller wie Siemens und Fanuc, die Präzision, Leistung und Bedienkomfort gewährleisten.

Siemens Sinumerik 808D – kompakte Steuerung für Standardanwendungen

Sinumerik 808D ist eine wirtschaftliche CNC-Steuerung für CNC-Drehmaschinen für Metall und bietet:

• Intuitives Interface: Dedizierte Tastatur und übersichtliches Grafikdisplay erleichtern Programmierung und Bedienung.
• Hohe Zuverlässigkeit: Schutzart IP65 garantiert stabilen Betrieb auch in rauer Werkstattumgebung.
• Erweiterte Funktionen: Unterstützung von Drehzyklen und Integration mit CAD/CAM-Systemen.

Siemens Sinumerik 828D – erweiterte Steuerung für anspruchsvolle Prozesse

Sinumerik 828D ist eine professionelle CNC-Steuerung für industrielle Drehmaschinen und bietet:

• Hohe Rechenleistung: Schnelle Datenverarbeitung ermöglicht dynamische und präzise Bearbeitung.
• Umfangreiche Funktionen: Erweiterte Bearbeitungszyklen, Interpolation und Werkzeugwegoptimierung.
• Integration in die Automatisierung: Erweiterbar mit zusätzlichen Steuerungsmodulen.

Fanuc Oi-TF – Stabilität und Präzision

Fanuc Oi-TF ist eine zuverlässige CNC-Steuerung für CNC-Drehmaschinen und bietet:

• Stabile Leistung: Präzision auch in der Serienproduktion über lange Laufzeiten.
• Erweiterte Drehfunktionen: Unterstützung von Gewindeschneiden, Nuten und Bohren.
• Benutzerfreundliche Bedienung: Schnelle Programmierung und einfache Handhabung.

Wählen Sie die CNC-Steuerung, die Ihren Produktionsanforderungen entspricht, und steigern Sie Effizienz und Präzision Ihrer Fertigungsprozesse!

Technische Daten

Standardausstattung

• Siemens Sinumerik 808D Steuerung (deutsche Sprache)
• 2 x manuelles 4-Backenfutter 630 mm
• 4-Positionen Werkzeughalter
• Satz Backen
• Manueller Reitstock
• Kühlsystem
• Automatisches Schmiersystem für Getriebe und Führungen
• 24V Halogenbeleuchtung
• Betriebsanleitung
• CE-Konformitätserklärung

Optionale Ausstattung

• Spindeldurchlass 270 mm
• 6- und 8-Positionen Revolverhalter
• Handräder
• 3-Backenfutter 400 mm
• Hydraulisches Spannfutter + hydraulischer Reitstock
• Steuerung: Fanuc, Siemens 828D
• Feste und mitlaufende Lünette

Warum CORMAK?

Als erfahrener Hersteller von CNC-Maschinen liefert CORMAK seit über 20 Jahren zuverlässige Lösungen für die Industrie. Unsere CNC-Drehmaschinen für Metall erfüllen höchste Qualitätsstandards, verfügen über europäische Sicherheitszertifikate und werden durch professionellen Service unterstützt. Mit einem großen Lagerbestand (über 15 000 m²) und einem kompetenten Team bieten wir umfassende technische Unterstützung und Beratung.

• Erfahrung: 16 Jahre Serviceerfahrung mit Siemens CNC-Steuerungen.
• Qualität: Maschinen gemäß europäischen Sicherheitsnormen.
• Support: Professionelle Beratung und schneller Garantie- und Nachgarantieservice.

Bestellen Sie die CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm noch heute!

Steigern Sie die Effizienz und Präzision Ihrer Produktion mit der CNC-Rohrdrehmaschine CKT1000X3000 mit Spindeldurchlass 320 mm. Kontaktieren Sie unser Team für detaillierte Informationen, ein individuelles Angebot oder eine Maschinenvorführung.

Kontaktieren Sie uns!
