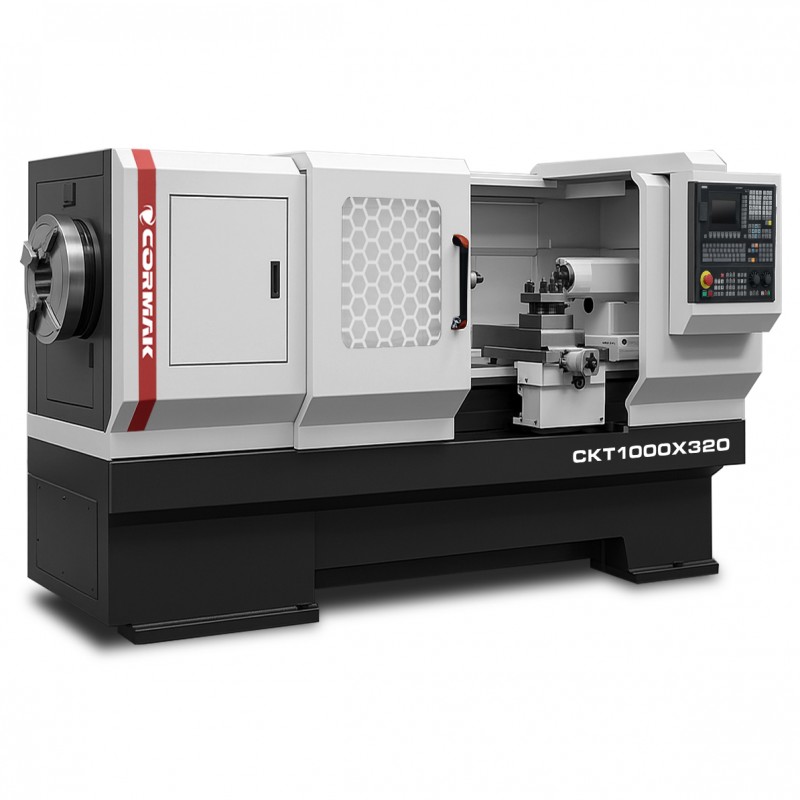

Tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm – precisione ed efficienza nella lavorazione del metallo

Il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm è un avanzato tornio a controllo numerico progettato per la lavorazione precisa di tubi e particolari metallici in ambienti industriali esigenti. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura massiccia, offre precisione, efficienza e affidabilità eccezionali nelle applicazioni industriali.

Punti di forza principali del tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm

Il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm unisce tecnologia moderna e struttura solida, garantendo agli utenti vantaggi significativi nei processi produttivi. I suoi principali vantaggi includono:

• Ampia area di lavoro: Distanza tra le punte 3000 mm, diametro massimo di rotazione del pezzo 1000 mm e sopra il carrello 620 mm consentono la lavorazione di pezzi molto lunghi, come tubi, alberi e flange, ideali per i settori petrolifero, del gas, meccanico ed energetico.
• Alta precisione: Ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm garantisce un’eccellente qualità delle superfici lavorate, anche con geometrie complesse dei pezzi.
• Passaggio mandrino ottimale: Il passaggio mandrino 320 mm (opzionalmente 270 mm) e la gamma di velocità di rotazione 22-300 giri/min con motore da 11 kW consentono la lavorazione efficiente di tubi e particolari in materiali duri, come acciaio inox, leghe di titanio o di nichel.
• Stabilità eccezionale: La macchina dal peso di 9000 kg con corpo massiccio riduce al minimo le vibrazioni, garantendo stabilità durante operazioni di tornitura intensive.
• Dinamica di avanzamento: La velocità di rapido degli assi X/Z 4/8 m/min e la corsa massima degli assi 2850/620 mm riducono il tempo ciclo, aumentando la produttività.
• Flessibilità di configurazione: Opzioni come controllo Fanuc, mandrino idraulico, lunette o torretta a 6 o 8 posizioni consentono di adattare la macchina ai requisiti specifici dell’utilizzatore.
• Uso intuitivo: Il controllo SIEMENS SINUMERIK 808D con interfaccia semplice e compatibilità con sistemi CAD/CAM semplifica la programmazione e l’utilizzo, riducendo i tempi di formazione degli operatori.
• Economicità: Le dimensioni 5307x2040x1855 mm e il motore efficiente da 11 kW riducono al minimo il consumo energetico, abbassando i costi di esercizio nel lungo periodo.
• Versatilità applicativa: Possibilità di lavorare tubi, alberi, flange e altri particolari in un unico ciclo produttivo, dai metalli leggeri alle leghe ad alta durezza.
• Sistema di raffreddamento avanzato: Il sistema di raffreddamento standard garantisce un’efficace dissipazione del calore, prolungando la durata degli utensili e migliorando la qualità di lavorazione.
• Durata e affidabilità: Componenti di alta qualità e struttura solida assicurano una lunga durata della macchina, anche in condizioni di lavoro intensive.
• Sicurezza sul lavoro: La macchina soddisfa le norme di sicurezza europee, confermate dalla certificazione CE, garantendo affidabilità e sicurezza nell’ambiente produttivo.
• Facilità di integrazione: La compatibilità con sistemi di automazione e software CAD/CAM consente un’integrazione senza problemi con le linee produttive.

Il tornio CNC per metallo CKT1000X3000 passaggio mandrino 320 mm è la soluzione ideale per gli stabilimenti produttivi che richiedono una macchina affidabile e precisa per la lavorazione di tubi lunghi e particolari metallici.

Costruzione e tecnologia del tornio CNC per tubi CKT1000X3000

Il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm è stato progettato pensando a durata, precisione e facilità d’uso. I componenti principali includono:

Struttura e bancale

Il corpo massiccio della macchina e l’ampio bancale assicurano rigidità eccezionale e smorzamento delle vibrazioni. La distanza tra le punte 3000 mm e il diametro massimo di rotazione del pezzo 1000 mm consentono la lavorazione di pezzi molto lunghi, come tubi e alberi, mantenendo un’elevata stabilità.

Mandrino e azionamento

Il mandrino con passaggio 320 mm (opzionalmente 270 mm) e gamma di velocità 22-300 giri/min, azionato da un motore da 11 kW, garantisce elevate prestazioni di asportazione. Il mandrino standard autocentrante a 4 griffe da 630 mm (opzionalmente a 3 griffe da 400 mm) garantisce un serraggio sicuro dei pezzi.

Guide e azionamenti

Le guide lineari e gli azionamenti servo di precisione assicurano un movimento fluido sugli assi X/Z (corsa 2850/620 mm) con velocità di rapido 4/8 m/min, riducendo al minimo gli errori di posizionamento e garantendo un’elevata dinamica di lavoro.

Sistema di controllo

Il controllo standard SIEMENS SINUMERIK 808D (opzionalmente Siemens 828D o Fanuc Oi-TF) consente una programmazione precisa e l’ottimizzazione dei processi di lavorazione. Il pannello di controllo compatto con grado di protezione IP65 garantisce affidabilità in condizioni difficili di officina, mentre l’interfaccia RS-232 facilita l’integrazione con i sistemi CAD/CAM.

Precisione ed efficienza di lavoro

Il tornio industriale CKT1000X3000 passaggio mandrino 320 mm offre elevata precisione grazie al controllo CNC avanzato e alla struttura solida. La ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm, unita alla velocità di avanzamento 4/8 m/min, consente di ottimizzare i percorsi utensile, riducendo il tempo ciclo e aumentando la produttività. Il potente motore da 11 kW rende la macchina ideale per la lavorazione di pezzi lunghi nella produzione in serie e su commessa.

Applicazioni del tornio CNC per tubi CKT1000X3000

Il tornio CNC per metallo CKT1000X3000 passaggio mandrino 320 mm trova impiego in settori esigenti, quali:

• Industria petrolifera e del gas: Lavorazione di tubi, flange e raccordi di grandi diametri.
• Industria meccanica: Produzione di alberi, boccole ed elementi strutturali.
• Costruzione di macchine: Tornitura di componenti di precisione per macchine e impianti industriali.
• Settore energetico: Lavorazione di particolari come componenti di turbine e alberi di trasmissione.
• Officine produttive: Realizzazione di commesse singole e in serie che richiedono elevata precisione e flessibilità.

Grazie all’ampia distanza tra le punte e alle opzioni di configurazione avanzate, il tornio CNC è una scelta eccellente per i grandi stabilimenti produttivi.

Controlli CNC – SIEMENS SINUMERIK 808D, 828D e Fanuc Oi-TF

Il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm offre controlli CNC professionali di produttori rinomati, come Siemens e Fanuc, che garantiscono precisione, efficienza e facilità d’uso.

SIEMENS SINUMERIK 808D – controllo compatto per applicazioni standard

SIEMENS SINUMERIK 808D è un controllo CNC economico per torni CNC per metallo, che assicura:

• Interfaccia intuitiva: Tastiera dedicata e semplice schermo grafico facilitano programmazione e utilizzo.
• Elevata affidabilità: Il grado di protezione IP65 garantisce un funzionamento stabile in condizioni difficili di officina.
• Funzioni avanzate: Gestione dei cicli di tornitura e integrazione con i sistemi CAD/CAM.

SIEMENS SINUMERIK 828D – controllo avanzato per processi impegnativi

SIEMENS SINUMERIK 828D è un controllo CNC professionale per torni industriali, che offre:

• Elevata potenza di calcolo: L’elaborazione rapida dei dati consente una lavorazione dinamica e precisa.
• Funzioni estese: Cicli di lavorazione avanzati, interpolazione e ottimizzazione dei percorsi utensile.
• Integrazione con l’automazione: Possibilità di espansione con moduli di controllo aggiuntivi.

Fanuc Oi-TF – stabilità e precisione

Fanuc Oi-TF è un controllo CNC affidabile per torni CNC, che offre:

• Stabilità di lavoro: Precisione nella produzione in serie di lunga durata.
• Funzioni di tornitura avanzate: Gestione di filettatura, gole e foratura.
• Interfaccia intuitiva: Programmazione rapida e utilizzo semplice.

Scegli il controllo CNC adatto alle tue esigenze per aumentare efficienza e precisione dei processi produttivi!

Parametri tecnici

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D
• 2 x mandrino manuale per tornio a 4 griffe 630 mm
• Torretta portautensili a 4 posizioni
• Set di griffe
• Contropunta manuale
• Sistema di raffreddamento
• Sistema di lubrificazione automatica di trasmissione e guide
• Illuminazione alogena 24V
• manuale utente
• certificazione CE

Dotazione opzionale*

• Passaggio mandrino 270 mm
• Torretta a 6 e 8 posizioni
• Volantini manuali
• Mandrino a 3 griffe 400 mm
• Mandrino + contropunta idraulici
• Controllo: Fanuc, Siemens 828D
• Lunetta fissa + lunetta mobile

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Perché scegliere CORMAK?

In qualità di esperto produttore di macchine CNC, CORMAK fornisce soluzioni affidabili per l’industria da oltre 20 anni. I nostri torni CNC per metallo soddisfano i più elevati standard qualitativi, dispongono di attestati europei di sicurezza e sono supportati da un servizio professionale. Grazie a una struttura di magazzino estesa (oltre 15,000 m²) e a un team di specialisti, offriamo supporto tecnico completo e consulenza.

• Esperienza: 16 anni nella manutenzione dei controlli CNC Siemens.
• Qualità: Macchine conformi alle norme di sicurezza europee.
• Supporto: Consulenza professionale e rapido servizio in garanzia e post-garanzia.

Scegliendo un tornio industriale CORMAK, investi in precisione, affidabilità ed efficienza a lungo termine della tua produzione.

Ordina oggi il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm!

Aumenta l’efficienza e la precisione della tua produzione con il tornio CNC per tubi CKT1000X3000 passaggio mandrino 320 mm. Contatta il nostro team per ottenere informazioni dettagliate, un’offerta personalizzata o fissare una presentazione della macchina.
