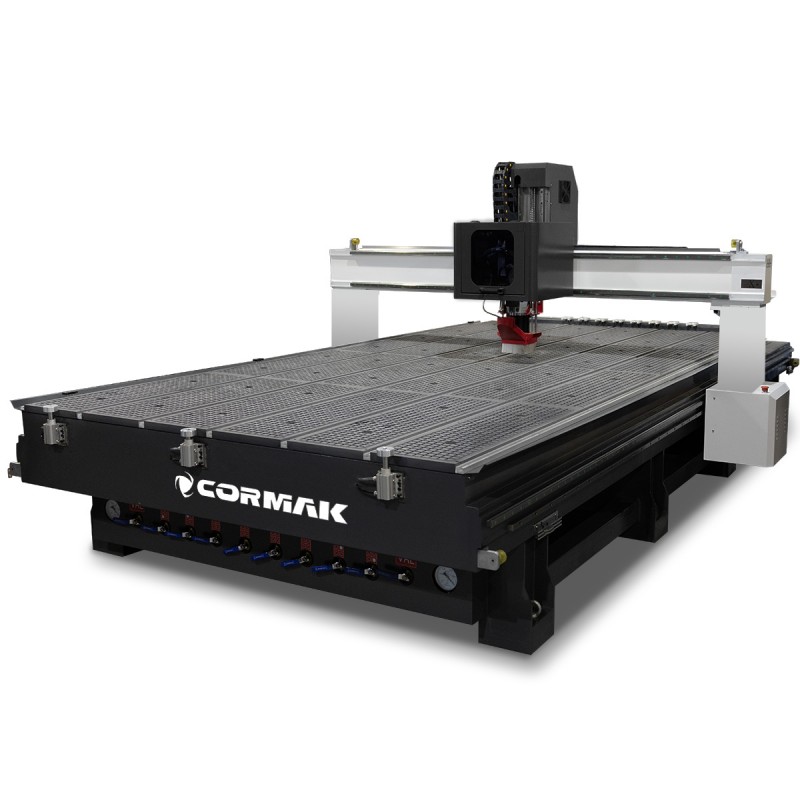

CNC-Fräsmaschine CORMAK B2141 ATC PREMIUM 2100x4200 automatische Werkzeugwechsel

1. Arbeitstisch

• Sektionstisch mit VIER unabhängigen Vakuumzonen, gefertigt aus stabilen und widerstandsfähigen HPL-Platten,
• Jede Sektion verfügt über Öffnungen, in die über ein Rohrsystem das Vakuum von der Pumpe geleitet wird,
• Die Hauptöffnungen im Vakuumtisch sind mit Blindstopfen versehen, wodurch verschiedene Materialformate gespannt werden können,
• Die Oberfläche des Arbeitstisches ist mit einem Kanalnetz versehen, das eine gleichmäßige Verteilung des Vakuums über die gesamte Fläche ermöglicht,
• Besitzt Nuten, die auch das manuelle Spannen von Werkstücken erlauben

2. HQD-Spindel

• Bürstenlose Hochleistungsspindel eines renommierten Herstellers mit 9 kW Leistung, betrieben über Frequenzumrichter mit Überlastschutz.
• Frässpindel ausgestattet mit einem innovativen Luftkühlsystem.
• Vorbereitet für automatischen Werkzeugwechsel, wodurch Stillstandszeiten durch manuelle Werkzeugwechsel entfallen.
• Die Automatisierung ermöglicht die Nutzung aller Werkzeuge im Produktionsprozess ohne Neukalibrierung oder Unterbrechung des Zyklus.

3. Antrieb

• Energiesparende Antriebe hoher Qualität: Leadshine-Servoantriebe mit 1.500 W Leistung und hohem Haltemoment (Doppelantrieb auf Y-Achse)
• Gesteuert durch den digitalen Controller NK-105 G3, der eine hochwertige Bearbeitung bei hohen Vorschubgeschwindigkeiten in allen Achsen gewährleistet.
• Bürstenlose Servomotoren treiben die Achsen X und Y über hochwertige Planetengetriebe an.
• Die Z-Achse, bei der Präzision entscheidend ist, wird über eine verstärkte Kugelumlaufspindel bewegt.
• Die Bewegung des Portals entlang der X- und Y-Achsen erfolgt über HIWIN-Führungsleisten und schrägverzahnte Zahnräder aus gehärtetem und vergütetem Qualitätsstahl, die eine jahrelange störungsfreie Arbeit garantieren.
• Alle Achsen sind mit professionellen HIWIN-Linearführungen ausgestattet, deren Konformität kontrolliert und getestet wird.
• Zentrales, wartungsfreies Schmiersystem für die wichtigsten beweglichen Elemente: Führungswagen und Kugelumlaufspindel. Spart Zeit und schützt die wichtigsten beweglichen Komponenten.

4. Konstruktion

• Portalrahmen aus Guss, der eine außergewöhnliche Steifigkeit erreicht und Vibrationen während der Bearbeitung optimal absorbiert.
• Stabile Tischkonstruktion aus gerippter Schweißstahlkonstruktion verhindert Vibrationen während des Produktionsprozesses.

5. Werkzeugmagazin mit 8 Positionen + Werkzeugmesstaster

• Die Maschine ist mit einem 8-fach linearen Werkzeugmagazin, einem Satz ISO30-Aufnahmen sowie ER32-Spannzangen ausgestattet.
• Im Lieferumfang enthaltene Aufnahmen: ISO30 und Spannzangen für Werkzeuge mit den Maßen:
  1/2" - 6 Stk.; 1/8" - 2 Stk.; 3–4 mm - 2 Stk.; 5–6 mm - 4 Stk.; 7–8 mm - 2 Stk.; 9–10 mm - 2 Stk.
• Jede CNC-Fräsmaschine ist mit einem präzisen Werkzeuglängentaster an der Z-Achse ausgestattet, der Korrekturen nach jedem Werkzeugwechsel überflüssig macht.
