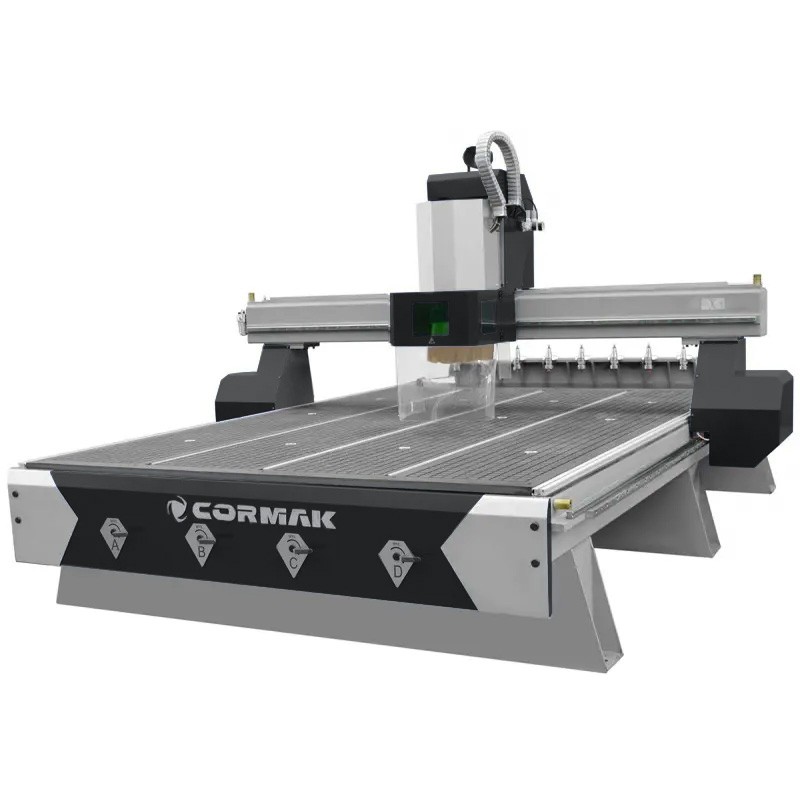

CNC-Fräsmaschine CORMAK C2040 ATC PREMIUM 2100x4100 mit Hybridtisch

Reduziert

Das angebotene CNC-Bearbeitungszentrum ist eine präzise Maschine, die auf Komponenten führender Weltproduzenten basiert. Der CNC-Fräsplotter CORMAK C2040 ATC ist für die Bearbeitung und das Schneiden von Holzmaterialien, Spanplatten, MDF, OSB, Sperrholz sowie Kunststoffen wie PVC, Plexiglas und Dibond bestimmt. Die Fräsmaschine arbeitet mit neuer Software. Die Steuerung erfolgt über den industriellen SYNTEC-Controller. Im Lieferumfang enthalten: Handbediengerät und LCD-Display.

Variante

CNC-Fräsmaschine CORMAK C2030 ATC PREMIUM 2100x3200 mit Hybridtisch

CNC-Fräsmaschine 4 ACHSEN PREMIUM (2150x3300) + Hybridtisch

CNC-Fräsmaschine für Holz CORMAK C2040 ATC 4 ACHSEN PREMIUM 2150x4300 mit Hybridtisch

CNC-Fräsmaschine CORMAK C1325 ATC PREMIUM 1300x2500 mit automatischem Werkzeugwechsel

CNC-Fräsmaschine CORMAK C1530 ATC 1500x3000 mit automatischem Werkzeugwechsel

Haben Sie irgendwelche Fragen? Anruf!

+48 25 631 00 27 ext.105

export@cormak.pl

Sind Sie Mitglied der VIES-Gruppe?

Um die VIES-Gruppe nutzen zu können, müssen Sie über eine Umsatzsteuer-Identifikationsnummer verfügen.

Ja – Preise mit 0 % Mehrwertsteuer anzeigen

inkl. MwSt.

~~36.285,00 €~~

34.747,50 €

Der niedrigste Preis für dieses Produkt in den letzten 30 Tagen vor der Senkung war 34.747,50 € gross

Produkt auf Bestellung erhältlich. Wenden Sie sich bitte an unsere Vertriebsabteilung.

Nicht ausreichend Artikel auf Lager

Ich akzeptiere die Allgemeinen Geschäftsbedingungen und die Datenschutzrichtlinie

anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung
2 000,00 PLN

Maschinenbeschreibung

1. Arbeitstisch

Arbeitstisch in Hybridtechnologie gefertigt,
Mit Nuten zur manuellen Materialspannung in den Abmessungen 2000 x 4000 mm,
Sektionstisch mit vier unabhängigen Vakuumsektionen,

2. HQD-Spindel

Bürstenlose Hochleistungsspindel mit 9 kW Leistung
Zusätzlich ausgestattet mit einem innovativen LUFTKÜHLUNGSSYSTEM
Die Spindelkonstruktion verwendet hochwertige Maschinenlager, die einen sehr leisen Lauf gewährleisten und die Lebensdauer erhöhen.
Drehzahlbereich der Spindel von 4500 bis 24000 U/min.
Möglichkeit zur Nachrüstung einer Ölnebelanlage gegen Aufpreis

3. Optionale Vakuumpumpe

Vakuumpumpe – 7,5 kW (max. -440 mbar)
4 unabhängige Vakuumsektionen

4. Antrieb

Die eingesetzten Motoren für den Maschinenantrieb mit hoher Leistung gewährleisten die erforderlichen Beschleunigungen und Geschwindigkeiten in allen Richtungen.
In den Achsen X und Y arbeiten von Anwendern geschätzte Zahnstangen hoher Qualität, die hohe Lebensdauer und Präzision bieten,
Die Z-Achse wird von einer hochwertigen Kugelumlaufspindel angetrieben.
Alle Achsen bewegen sich auf Profilschienenführungen.
Die Maschine ist mit einem Werkzeughöhensensor ausgestattet.
Antrieb des Portals über Zahnstangen, lineare Wälzführungen.
Linearlagerung: Profilschienen, Hiwin-Führungswagen

5. Konstruktion

Die Konstruktion des beweglichen Portals besteht aus Gusskörper und erreicht eine außergewöhnliche Steifigkeit, die Vibrationen während der Bearbeitung sehr gut absorbiert.
Die steife Tischkonstruktion ist aus hochwertigen Materialien gefertigt und wird während der Produktion wärmebehandelt.

6. Werkzeugmagazin

Werkzeugaufnahme ISO30 Spannzange ER32
Werkzeugmagazin 8 Positionen
Werkzeuglängensensor
Im Lieferumfang: Werkzeughalter ISO30 und Spannzangen für Werkzeuggrößen:
-1/2" - 6 Stk.
-1/8" - 2 Stk.
-3-4 mm - 2 Stk.
-5-6 mm - 4 Stk.
-7-8 mm - 2 Stk.
-9-10 mm - 2 Stk.
Für den automatischen Werkzeugwechsel ist ein Kompressor erforderlich

Software:

Die Maschinensteuerung erfolgt über den industriellen SYNTEC-Controller wie bei großen Bearbeitungszentren. Im Lieferumfang enthalten: Handbediengerät und LCD-Display.
Optional neueste Software UCanCAM V13 (ermöglicht Import von Dateien aus Corel, Autocad usw., Import/Export von Dateien, Editor, Texterstellung und viele weitere Funktionen)
Die Software ermöglicht eine schnelle und einfache Konstruktion von Bauteilen, die anschließend in sogenannten G-Code umgewandelt werden. Auch der Import fertiger Dateien aus anderen Programmen ist möglich.

SERVO AC YASKAWA-Motoren

werden für den Antrieb von Maschinen mit hoher Leistung eingesetzt und gewährleisten die erforderlichen Beschleunigungen und Geschwindigkeiten in allen Richtungen.

Die Fräsmaschine arbeitet mit neuer Software.

Die Steuerung erfolgt über einen JAPANISCHEN industriellen Controller mit Handbediengerät und LCD-Display

CNC-Fräsmaschine CORMAK C2040 ATC PREMIUM 2100x4100mm mit Hybridtisch

Wir bieten Werkzeugmaschinen mit echtem CE EU – zertifiziert von den besten Institutionen in der EU.

Mit der Marke CORMAK entscheiden Sie sich für Präzision, lange Lebensdauer, Sicherheit und Zuverlässigkeit für Sie und Ihre Mitarbeiter.

Wir nutzen keine externen Firmen, sondern verfügen über unseren eigenen Service (Garantie-/Nachgarantieleistungen/Schulungen/Inbetriebnahmen/Maschinenvorführungen) in unserem CORMAK-Werk.

Technische Daten

Arbeitsbereich	2100x4100 mm
Z-Achse	350 mm
Konstruktion	Portal – Gusskörper / Tisch – geschweißter Stahl
Antriebe	Servomotoren Hybrid (AC YASKAWA)
Tisch	Hybrid
Spindelleistung	9 kW
Spindel	HQD luftgekühlt (optional Ölnebel)
Spindeldrehzahl	von 6000 bis 24000 U/min
Versorgung	400 V, Druckluft min. 8 bar
Re-Positioniergenauigkeit	0,01 mm
Linearlagerung	Profilschienen, Hiwin-Führungswagen
Materialspannung	Vakuum, Hybrid
Pumpe	Vakuum 7,5 kW, 4 unabhängige Vakuumsektionen
Software	UCanCAM V13 – Option
Abmessungen	5070 x 2870 x 1900 mm
Gewicht	3350 kg

Die Maschine ist mit einer Funktion zur Speicherung der letzten G-Code-Bahn ausgestattet. Im Falle eines Ausfalls oder Stromausfalls startet sie an der letzten Position, ohne Zeit- oder Materialverlust.

Ausstattung

Luftgekühlte Spindel, Premium-Version
AC Yaskawa Hybrid-Servoantriebe
Erhöhtes Portal in Z-Achse auf 350 mm
Vakuumtisch – 4 unabhängige Vakuumsektionen + T-Nut-Tisch zur manuellen Materialspannung (Spannvorrichtungen im Lieferumfang)
Werkzeuglängensensor im Lieferumfang enthalten
Werkzeuge, Spannzangensätze, Nivellierfüße und weiteres Zubehör
SYNTEC-Steuerung
Die Maschine ist mit einer Funktion zur Speicherung der letzten G-Code-Bahn ausgestattet (im Falle eines Ausfalls oder Stromausfalls startet sie an der letzten Position, ohne Zeit- oder Materialverlust).

*Entladung und Aufstellung der Maschine liegt beim Kunden.

** Netzstecker auf Kundenseite aufgrund unterschiedlicher 16A / 32A Steckdosen.
