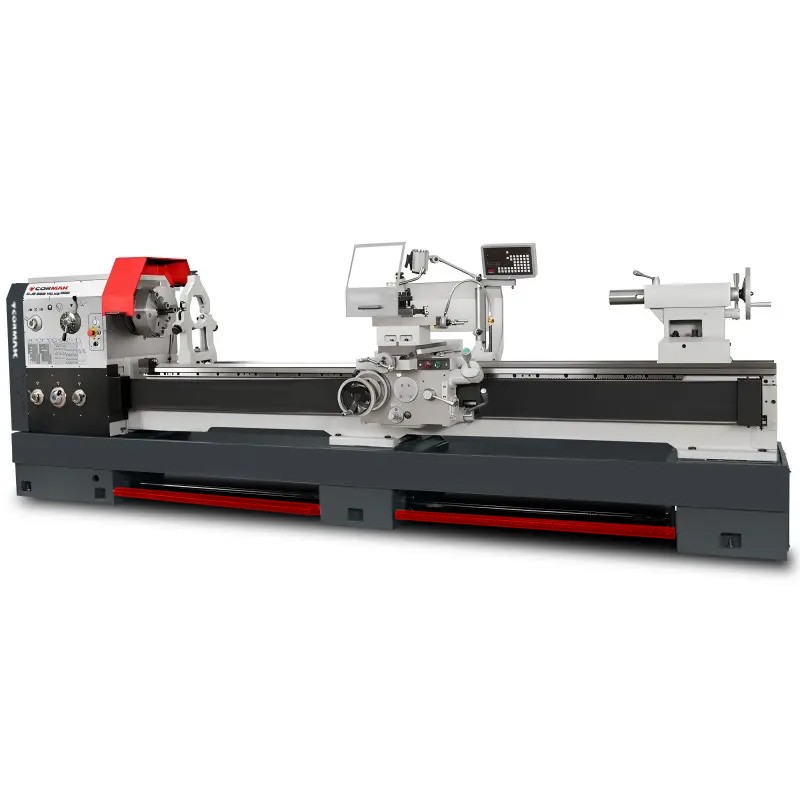

Konventionelle Universaldrehmaschine CORMAK GOLIAT 800x3000

Industrielle Metalldrehmaschine CORMAK GOLIAT 800 x 3000 mm - solide Gussbettkonstruktion, ausgestattet mit einem 12-stufigen Getriebe und einem starken 7,5 kW/400V-Induktionsmotor – maximales Drehmoment, großer Spindeldurchlass 105 mm. Empfohlen für das Drehen harter Stähle und die mechanische Zerspanung. Geeignet für Innen- und Außendrehen, Kegeldrehen, metrisches und zölliges Gewindeschneiden, Bohren und Räumen. Die GOLIAT-Serie wurde speziell für die industrielle Herstellung großer Bauteile entwickelt. Bewährt in der Serien- und Mittelserienfertigung.

Variante

Konventionelle Universaldrehmaschine CORMAK 800x1500

Konventionelle Universaldrehmaschine CORMAK GOLIAT 800x4000

Konventionelle Universaldrehmaschine CORMAK 800x1500

Haben Sie irgendwelche Fragen? Anruf!

+48 25 631 00 27 ext.105

export@cormak.pl

Sind Sie Mitglied der VIES-Gruppe?

Um die VIES-Gruppe nutzen zu können, müssen Sie über eine Umsatzsteuer-Identifikationsnummer verfügen.

Ja – Preise mit 0 % Mehrwertsteuer anzeigen

inkl. MwSt.

35.362,50 €

Produkt auf Bestellung erhältlich. Wenden Sie sich bitte an unsere Vertriebsabteilung.

Nur noch wenige Teile verfügbar

anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung
Frei

Hauptvorteile:

- Universaldrehmaschine GOLIAT 800 x 3000 (CJ6280QC/3000) kann für viele Aufgaben eingesetzt werden, z. B. Innen- und Außendrehen, Kegeldrehen, Polieren, metrisches, zölliges, Modul- und DP-Gewinde, Bohren und Räumen.
- Massive Gussbettkonstruktion sorgt für maximale Schwingungsreduzierung. Zusätzlich ist das Bett gehärtet und präzisionsgeschliffen. Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm – Grundvoraussetzung für genaues Drehen.

- Zentraler Vorschaltmechanismus, Leitspindel und Zugspindel zum Gewindeschneiden

- Digitalanzeige arbeitet auf (3) drei Achsen: längs, quer, Oberschlitten. Das verarbeitete elektronische Signal der optischen Maßstäbe visualisiert die Achsbewegungen auf dem Digitaldisplay.
- Die Drehmaschine ist mit einem hochwertigen, verstärkten Spindellagersystem ausgestattet. Moderne Lagerung der Hauptspindel mit Kugellagern.

- Optimale Arbeitsergebnisse gewährleistet der große Spindeldurchlass 105 mm, der Spitzenabstand 3000 mm, das 3-Backenfutter 315 mm, die Bettbreite 500 mm sowie der leistungsstarke Motor 7,5 kW.
- Schnellvorschub längs und quer verkürzt die Bearbeitungszeit und steigert die Produktivität deutlich.

- Gehärtete und geschliffene Zahnräder im Spindelgetriebe – sorgen langfristig für stabilen Lauf.
- Ausgerüstet mit Leitspindel und Zugspindel für Gewindedrehen sowie automatischen Längs- und Quervorschub.
- Einfache Einstellung der Spindeldrehzahl und der automatischen Vorschübe über das ergonomische Bedienfeld am Getriebe.
- Gewindeuhr für das exakte Zählen der Gänge. Die Funktion spart Zeit, indem die Leitspindelmutter in wenigen Durchgängen gelöst und der Support manuell schnell in die ursprüngliche Position zurückgeführt werden kann.
- Das Bett besitzt eine austauschbare Brücke zum Drehen großdimensionierter Teile, z. B. von Scheiben. Dieses Modell ermöglicht die Bearbeitung bis zu einer maximalen Ø 900 mm bei ausgebauter Brücke.

Technische Parameter:

Max. Umlauf-Ø über Bett	Ø800 mm
Max. Umlauf-Ø über Support	Ø540 mm
Max. Umlauf-Ø im Bettausschnitt	Ø1010 mm
Ausschnittlänge	240 mm
Spitzenabstand	3000 mm
Bettbreite	500 mm
Werkzeugquerschnitt	25x25 mm
Max. Verstellung Oberschlitten	145 mm
Max. Verstellung Querschlitten	375 mm
Spindeldurchlass	Ø105 mm
Spindelaufnahme	D1-8 CAMLOCK
Spindeldrehzahlen	12 Geschwindigkeiten (36–1600 U/min)
Anzahl und Bereich Längsvorschub	65 (0,063–2,52 mm/U)
Anzahl und Bereich Quervorschub	65 (0,027–1,07 mm/U)
Metrisches Gewinde	22 (1–14 mm)
Zollgewinde	25 (28–2 TPI)
Modulgewinde	18 (0,5–7 mm)
DP-Gewinde	24 (56–4 DP)
Schnellvorschub längs	4,5 m/min.
Schnellvorschub quer	1,9 m/min.
Pinolen-Ø Reitstock	75 mm
Kegel des Reitstocks	MT5
Max. Pinolenhub	150 mm
Seitliche Verstellung des Reitstocks	±15 mm
Hauptmotor S1/S6	7,5/9 kW / 400V
Schnellvorschubmotor	250W
Kühlmittelpumpe	60W
Abmessungen L/B/H, ca.	4500 x 1100 x 1450 mm
Gewicht, ca.	4 600 kg (±2%)

Standardausstattung:

3-Achs-Digitalanzeige
3-Backenfutter 315 mm (selbstzentrierend)
4-Backenfutter 400 mm (unabhängig spannend)
Planscheibe 400 mm
Schnellvorschub
Feste Lünette
Mitlaufende Lünette
Feste Zentrierspitze MK5 (2 Stk.)
Reduzierhülse für Spindel
Kühlsystem
Arbeitsbeleuchtung
Schlüssel für Futter und Werkzeughalter
Satz Betriebswerkzeuge
Betriebsanleitung (beigefügt)
CE-Zertifizierung

Optionale Ausstattung:

Satz Drehmeißel 25x25, 9 Stk. (mit Wendeschneidplatte)
Präzisions-mitlaufende Zentrierspitze MK5
Anbau-Schleifeinrichtung für Wellen und Bohrungen PS125
Emulgieröl, Kühlschmierstoff für die Zerspanung ES-12
