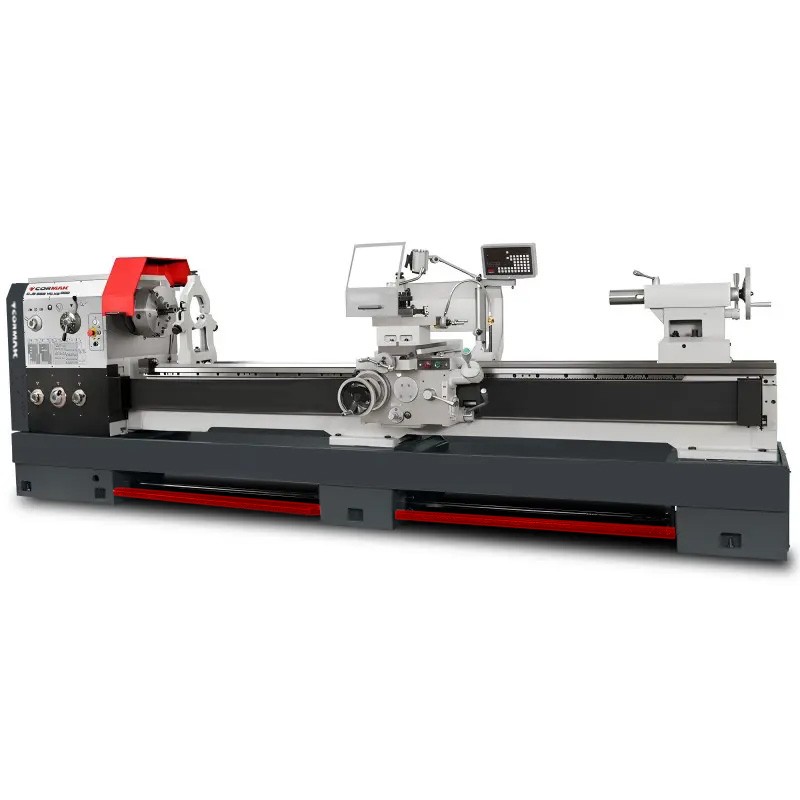

Tornio universale convenzionale CORMAK GOLIAT 800x3000

Il tornio industriale per metalli CORMAK GOLIAT 800 x 3000 mm - con solida struttura del banco in ghisa, è dotato di cambio a 12 velocità con potente motore a induzione 7,5 kW/ 400V - coppia massima, grande passaggio mandrino 105 mm. Consigliato per la tornitura di acciai duri e per tornitura meccanica. Può essere utilizzato per molte lavorazioni, come tornitura interna ed esterna, tornitura di coni, filettatura metrica e in pollici, foratura e brocciatura. Il tornio della serie GOLIAT è stato progettato appositamente per la produzione industriale di grandi elementi. Trova impiego in stabilimenti industriali nella produzione in serie e in piccola-media serie.

Wariant:

Tornio universale convenzionale CORMAK 800x1500

Tornio universale convenzionale CORMAK GOLIAT 800x4000

Tornio universale convenzionale CORMAK 800x1500

Hai domande? Chiama!

+48 25 631 00 27 ext.130

export@cormak.pl

Unisciti al gruppo VIES

Per aderire al gruppo VIES è necessario avere un numero di partita IVA.

Aderisci a VIES

Tasse incluse

35.362,50 €

Produkt dostępny na zamówienie. Skontaktuj się z naszym działem sprzedaży.

Istruzioni in polacco
Assistenza
Garanzia 12/24 mesi
Dostawa
Gratis

Vantaggi principali:

- Tornio universale GOLIAT 800 x 3000 (CJ6280QC/3000) può essere utilizzato per molte lavorazioni, come tornitura interna ed esterna, coni, lucidatura, filettatura metrica, in pollici, modulare e DP, foratura e brocciatura.
- La solida struttura del banco in ghisa garantisce la massima riduzione delle vibrazioni. Inoltre, il banco è temprato e rettificato con precisione. Il banco della macchina è estremamente resistente alle torsioni e non vibra, soddisfacendo così la condizione fondamentale per una tornitura accurata.

- Sistema centrale di commutazione degli avanzamenti, vite madre e barra di avanzamento per filettatura

- La lettura digitale funziona su (3) tre assi di movimento: longitudinale, trasversale, slitta superiore. Il segnale elettronico elaborato dalle righe ottiche visualizza i valori ottenuti dai movimenti lungo gli assi sul display digitale.
- Il tornio è dotato di un sistema di cuscinetti mandrino di alta qualità, rinforzato. Moderno supporto del mandrino principale con cuscinetti a sfere

- Risultati di lavoro ottimali sono garantiti dal grande passaggio mandrino 105 mm, distanza tra le punte 3000 mm, mandrino autocentrante a 3 griffe 315 mm, larghezza del banco 500 mm e potente motore 7,5 kW.
- Il sistema di avanzamento rapido longitudinale e trasversale riduce significativamente i tempi di lavorazione e aumenta la produttività.

- Ingranaggi temprati e rettificati nella trasmissione del mandrino – garantiscono stabilità di lavoro a lungo termine.
- Dotata di vite madre e barra di avanzamento per tornitura di filetti, avanzamento automatico longitudinale e trasversale.
- Regolazione semplice della velocità del mandrino e dell’avanzamento automatico dal pannello di comando ergonomico sulla trasmissione.
- Indicatore per filettatura предназначектный per il conteggio preciso dei passi. La funzione consente di risparmiare tempo: in più passaggi è possibile svitare il dado della vite madre per riportare manualmente e rapidamente il carro nella posizione iniziale.
- Il banco è dotato di ponte asportabile per la tornitura di elementi di dimensioni maggiori, ad esempio dischi. Questo modello di tornio consente la lavorazione con diametro massimo 900 mm con ponte rimosso.

Parametri tecnici:

Diametro max di tornitura sul banco	Ø800 mm
Diametro max di tornitura sul carro	Ø540 mm
Diametro max di tornitura nella cava del ponte	Ø1010 mm
Lunghezza della cava	240 mm
Distanza tra le punte	3000 mm
Larghezza del banco	500 mm
Dimensione utensile	25x25 mm
Max. corsa slitta superiore	145 mm
Max. corsa slitta trasversale	375 mm
Passaggio mandrino	Ø105 mm
Attacco mandrino	D1-8 CAMLOCK
Velocità mandrino	12 velocità (36-1600 giri/min.)
Numero e gamma avanzamenti longitudinali	65 (0.063-2.52 mm/giro)
Numero e gamma avanzamenti trasversali	65 (0.027-1.07 mm/giro)
Filettatura metrica	22 (1-14mm)
Filettatura in pollici	25 (28-2 TPI-passi per pollice)
Filettatura modulare	18 (0,5-7mm)
Filettatura DP	24 (56-4 DP)
Avanzamento rapido longitudinale	4,5 m/min.
Avanzamento rapido trasversale	1,9 m/min.
Diametro cannotto contropunta	75 mm
Cono contropunta	MT5
Max. corsa cannotto contropunta	150 mm
Spostamento trasversale contropunta	±15 mm
Motore principale S1/S6	7,5/9 kW / 400V
Motore avanzamento rapido	250W
Pompa refrigerante	60W
Dimensioni L/P/A, OK	4500 x 1100 x 1450 mm
Peso, OK	4,600 kg (±2%)

Dotazione standard:

Lettura digitale 3 assi
Mandrino autocentrante a 3 griffe 315 mm
Mandrino a 4 griffe 400 mm (indipendente)
Piastra tornitura 400 mm
Avanzamento rapido
Lunetta fissa
Lunetta mobile
Contropunta fissa MT5 (2 pz)
Bussola di riduzione del mandrino
Impianto di refrigerazione
Illuminazione di lavoro
Chiave per mandrino e portautensili
Set di utensili di servizio
Dichiarazione di conformità CE

Dotazione opzionale*

Set di utensili da tornitura 25x25 9 pz (con piastra pieghevole)
Contropunta rotante di precisione MT5
Accessorio per rettifica di alberi e fori PS125
Olio emulsionabile, refrigerante per lavorazioni di asportazione truciolo ES-12

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
