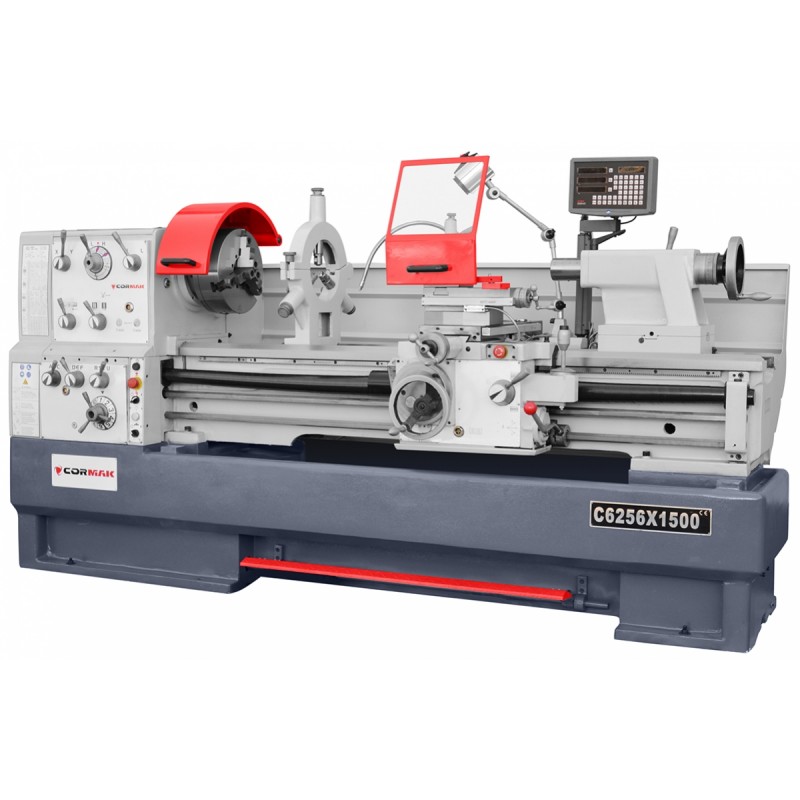

Konventionelle Universaldrehmaschine CORMAK 560x1500

Industrielle Metall-Drehmaschine CORMAK 560 x 1500 mm - massives Gussbett, ausgestattet mit 12-stufigem Getriebe und leistungsstarkem 7,5 kW/400V-Asynchronmotor – maximales Drehmoment, großer Spindeldurchlass 105 mm. Empfohlen für das Drehen harter Stähle und mechanische Dreharbeiten. Geeignet für viele Aufgaben wie Innen- und Außendrehen, Kegeldrehen, metrisches und zölliges Gewindeschneiden, Bohren und Räumen. Einsatz in Industriebetrieben für Serien- und Mittelserienfertigung.

Haben Sie irgendwelche Fragen? Anruf!

+48 25 631 00 27 ext.105

export@cormak.pl

Sind Sie Mitglied der VIES-Gruppe?

Um die VIES-Gruppe nutzen zu können, müssen Sie über eine Umsatzsteuer-Identifikationsnummer verfügen.

Ja – Preise mit 0 % Mehrwertsteuer anzeigen

inkl. MwSt.

23.925,00 €

Nicht ausreichend Artikel auf Lager

Ich akzeptiere die Allgemeinen Geschäftsbedingungen und die Datenschutzrichtlinie

anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung
Frei

Konventionelle Universaldrehmaschine CORMAK 560 x 1500 – präzise Maschine für die anspruchsvolle Metallbearbeitung

CORMAK 560 x 1500 ist eine robuste und präzise Universaldrehmaschine für ein breites Spektrum an Bearbeitungsaufgaben in Industrieumgebungen, Schlossereien und Werkzeugbau. Sie ist für den intensiven Einsatz konzipiert und bietet einen großen Spindeldurchlass von 105 mm, eine stabile Bettkonstruktion und die Möglichkeit, Werkstücke bis 785 mm Durchmesser bei entnommener Brücke zu drehen. Dieses Modell zeichnet sich durch hohe Steifigkeit, Genauigkeit und ergonomische Bedienung aus – das führt zu Leistungsfähigkeit und Zuverlässigkeit.

Hauptvorteile der Maschine

Breites Bearbeitungsspektrum – Drehen zylindrischer und konischer Flächen, Polieren, Bohren, Räumen, metrisches, zölliges, Modul- und DP-Gewinde.
Gussbett, gehärtet und geschliffen, minimiert Vibrationen und erhöht die Präzision.
Zentrales Vorschaltwerk erleichtert schnelle Parameterwechsel.
Digitale 3-Achs-Anzeige (längs, quer, Oberschlitten) gewährleistet Genauigkeit und Kontrolle.
Verstärkte Spindellagerung mit Kugellagern – stabiler Betrieb bei hoher Last.
Leistungsstarker Motor 7,5/9 kW und 315-mm-Futter ermöglichen die Bearbeitung massiver, großdurchmessriger Teile.
Schnellvorschubsystem reduziert Verfahrzeiten und erhöht die Zykluseffizienz.
Präzisionsgetriebe mit gehärteten Zahnrädern – langlebiger Antriebsstrang.
Gewindeschneiden ohne Wechselräder – bis zu 196 Gewindekombinationen.
Gewindeschneiduhr erleichtert die Reproduzierbarkeit der Gänge und verkürzt die Rüstzeit.
Ausnehmbares Bettbrückenstück erlaubt das Drehen bis 785 mm Durchmesser.

Aufbau und Technologie

Die Maschine verfügt über einen steifen Rahmen mit 350 mm Bettbreite, der Arbeitsstabilität garantiert. Ein ergonomisches Bedienfeld ermöglicht die stufenweise Wahl der Spindeldrehzahl im Bereich 25–1600 U/min. Kühlsystem, LED-Beleuchtung und Lünetten für lange Werkstücke sorgen für sicheres und komfortables Arbeiten. Dank hochwertiger mechanischer Komponenten und präziser Führungen bietet die Drehmaschine die in Einzel- und Serienfertigung geforderte Genauigkeit.

Einsatzbereiche

Die konventionelle Drehmaschine CORMAK 560 x 1500 findet Einsatz im Maschinenbau, in Instandsetzungsbetrieben, Instandhaltungsabteilungen und technischen Schulen. Sie ermöglicht die Bearbeitung von Wellen, Buchsen, Scheiben, Flanschen und weiteren Werkstücken aus Stahl, Gusseisen und Nichteisenmetallen.

Technische Daten

Spitzenweite	1500 mm
Spitzenhöhe	280 mm
Drehdurchmesser über Bett	560 mm
Drehdurchmesser im Bettbrücken-Ausschnitt	785 mm
Drehdurchmesser über Planschlitten	355 mm
Bettbreite	350 mm
Spindeldurchlass	105 mm
Spindelanschluss	D1-8 CAMLOCK
Spindeldrehzahlen	(12) 25 - 1600 U/min
Max. Werkzeuggröße	25 x 25 mm
Längsvorschübe	(35) 0,059 - 1,64 mm/U
Quervorschübe	(35) 0,020 - 0,573 mm/U
Metrisches Gewinde	(47) 0,2 - 14 mm
Zollgewinde	(60) 2 - 112 TPI
Modulgewinde	(39) 0,1 - 7 MP
DP-Gewinde	(50) 4 - 112 DP
Reitstock-Pinolendurchmesser	75 mm
Pinolenauszug	180 mm
Reitstockkegel	MK 5
Motorleistung S1/S6	7,5/9 kW (10,0 PS)
Kühlmittelpumpe S1/S6	0,1/0,12 kW
Maschinenabmessungen	2840 x 1150 x 1460 mm
Gewicht	2740 kg

Standardausstattung

3-Achs-Digitalanzeige (optischer Maßstab)
3-Backen-Drehfutter 315 mm
4-Backen-Drehfutter 400 mm
Planscheibe 450 mm
Feste und mitlaufende Lünette
Feste Spitze MK5
Kühlsystem
Arbeitsleuchte
Schlüssel für Futter und Werkzeughalter
Satz Bedienwerkzeuge
Bedienungsanleitung (beigefügt)
CE-Konformitätserklärung

Optionale Ausstattung

Satz Drehmeißel 25x25 mm (9 Stk.)
Präzisions-Mitlaufspitze MK5
Schleifvorsatz für Wellen und Bohrungen PS125
Kühlschmierstoff ES-12

Setzen Sie auf bewährte Qualität und hohe Präzision. Wählen Sie die Metall-Drehmaschine CORMAK 560 x 1500 – Zuverlässigkeit für Profis.
