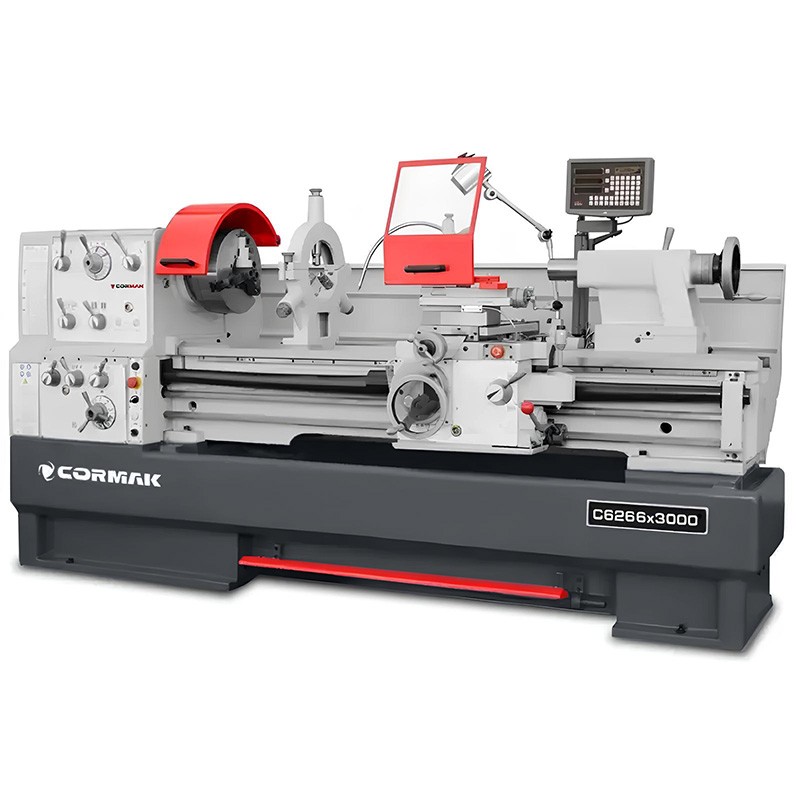

Konventionelle Universaldrehmaschine CORMAK 660x3000

Reduziert

Industrielle Metalldrehmaschine CORMAK 660x3000 – solide Gussbettkonstruktion, ausgestattet mit einem 12-stufigen Getriebe und einem starken 7,5-kW/400V-Induktionsmotor – maximales Drehmoment, großer Spindeldurchlass 105 mm. Empfohlen zum Drehen harter Stähle und für mechanische Zerspanung. Geeignet für Innen- und Außendrehen, Kegeldrehen, metrische und zöllige Gewinde, Bohren und Räumen. Bewährt in der Serien- und Mittelserienfertigung.

Haben Sie irgendwelche Fragen? Anruf!

+48 25 631 00 27 ext.130

export@cormak.pl

Sind Sie Mitglied der VIES-Gruppe?

Um die VIES-Gruppe nutzen zu können, müssen Sie über eine Umsatzsteuer-Identifikationsnummer verfügen.

Ja – Preise mit 0 % Mehrwertsteuer anzeigen

inkl. MwSt.

~~34.186,25 €~~

24.724,75 €

Der niedrigste Preis für dieses Produkt in den letzten 30 Tagen vor der Senkung war 24.724,75 € gross

anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung
Frei

Konventionelle Universaldrehmaschine CORMAK 660x3000 – hohe Präzision und maximale Zerspanungsleistung

Die Universaldrehmaschine CORMAK 660x3000 ist eine zuverlässige und präzise Lösung für die Metallbearbeitung in Industriebetrieben und Werkzeugbauwerkstätten. Die Maschine wurde für den intensiven Einsatz konzipiert und bietet einen breiten Umfang an Drehoperationen – vom einfachen Zylinderdrehen über Kegeldrehen bis hin zum Innen- und Außengewindeschneiden. Ihre Hauptvorteile sind die solide Gussbettkonstruktion sowie die hervorragende Stabilität selbst bei großen Werkstücken.

Hauptvorteile der Maschine

Großer Spindeldurchlass ⌀105 mm ermöglicht die Bearbeitung von Werkstücken mit größeren Durchmessern.
Gehärtetes und geschliffenes Bett garantiert Schwingungsdämpfung und hohe Drehgenauigkeit.
Austauschbare Bettbrücke erlaubt das Drehen von Werkstücken bis ⌀885 mm.
Hauptmotor 7,5/9 kW bietet ausreichende Leistungsreserven für anspruchsvolle Aufgaben.
Gewindespektrum: metrisch, zöllig, Modul und DP – insgesamt über 190 Kombinationen ohne Zahnradwechsel.
Schnellvorschub in Längs- und Querachse verkürzt die Bearbeitungszeit und erhöht die Produktivität.
3-Achs-Digitalanzeige (SDS-3VA) unterstützt den Bediener bei der präzisen Bearbeitung.

Konstruktion und Technologie

Die konventionelle CORMAK 660x3000 basiert auf einem steifen, verwindungsarmen Rahmen aus hochwertigem Guss. Gehärtete Zahnräder im Spindelgetriebe und die moderne Lagerung sorgen für ruhigen, leisen Lauf. Das Kühlsystem und die Arbeitsbeleuchtung erhöhen den Bedienkomfort. Ein ergonomisches Bedienfeld ermöglicht die einfache Einstellung von Spindeldrehzahl und Vorschüben. Dank der austauschbaren Bettbrücke ist die Bearbeitung großdimensionierter Teile wie Scheiben oder Schwungräder möglich.

Präzision und Produktivität

Die hohe Steifigkeit der Konstruktion und präzise mechanische Komponenten ermöglichen Bearbeitungen mit minimalen Toleranzen. Der Spindeldurchlass von 105 mm und der Spitzenabstand von 3000 mm prädestinieren die Drehmaschine für große, lange Bauteile. Das Schneiden rechter und linker Gewinde ohne Getriebewechsel verkürzt die Rüstzeiten deutlich.

Einsatzgebiete

Das Modell CORMAK 660x3000 findet Einsatz in Schlossereien, Werkzeugbaubetrieben, Instandsetzungswerkstätten und Instandhaltungsabteilungen. Es ist für die präzise Bearbeitung von Wellen, Buchsen, Scheiben und anderen großdimensionierten Teilen ausgelegt – geeignet für Einzel- und Kleinserienfertigung.

Serienausstattung

3-Achs-Digitalanzeige (SDS-3VA)
3-Backenfutter 315 mm (selbstzentriernd)
4-Backenfutter 400 mm (unabhängig spannend)
Planscheibe 400 mm
Schnellvorschub
Feste Lünette
Mitlaufende Lünette
Feststehende Zentrierspitze MK5 (2 Stk.)
Reduzierhülse für Spindel
Kühlsystem
Arbeitsbeleuchtung
Schlüssel für Futter und Werkzeughalter
Satz Betriebswerkzeuge
Bedienungsanleitung (beigefügt)
CE-Zertifizierung

Optionale Ausstattung

Satz Drehmeißel 25x25, 9 Stk. (mit Wendeschneidplatten)
Präzisions-mitlaufende Zentrierspitze MK5
Anbau-Schleifeinrichtung für Wellen und Bohrungen PS125
Emulgieröl, Kühlschmierstoff für die Zerspanung ES-12

Technische Daten

Umlauf-⌀ über Bett	⌀660 mm
Umlauf-⌀ über Support	⌀455 mm
Umlauf-⌀ bei ausgebauter Brücke: ⌀ x Breite	885 x 170 mm
Spitzenhöhe	330 mm
Spitzenabstand	3000 mm
Bettbreite	400 mm
Max. Querschnitt des Schneidwerkzeugs	25 x 25 mm
Gesamthub des Querschlittens	355 (0,05) mm
Gesamthub des Oberschlittens	140 (0,02) mm
Spindelstock
Spindelbohrung	⌀105 mm
Spindelaufnahme	D1-8
Anzahl der Spindeldrehzahlen	(12) 25–1500 U/min
Drehzahlstufen der Spindel	25, 35, 55, 75, 115, 170, 325, 475, 660, 1000, 1500 U/min
Gewinde und Vorschub
Durchmesser und Steigung der Leitspindel	⌀40 x 6 mm
Zollgewinde-Steigungen	2–112 TPI (60 St.)
Metrische Gewinde-Steigungen	0,2–14 mm (47 St.)
DP-Gewinde	4–112 DP (50 St.)
Modulgewinde	0,1–7 MP (39 St.)
Längsvorschub	0,059–1,646 mm/U (35 St.)
Quervorschub	0,020–0,573 mm (35 St.)
Reitstock
Gesamthub der Pinole	180 mm
Pinolen-⌀	⌀75 mm
Kegel des Reitstocks	MK-5
Motor
Spindelantrieb S1/S6	7,5/9 kW
Kühlmittelpumpe S1/S6	0,1/0,12 kW
Gewicht und Abmessungen
Abmessungen L/B/H	4340 x 1150 x 1550 mm
Gewicht ca.	3670 kg ±2%

Setzen Sie auf Präzision und Zuverlässigkeit – wählen Sie die Metalldrehmaschine CORMAK 660x3000 und erweitern Sie die Möglichkeiten Ihrer Werkstatt.
