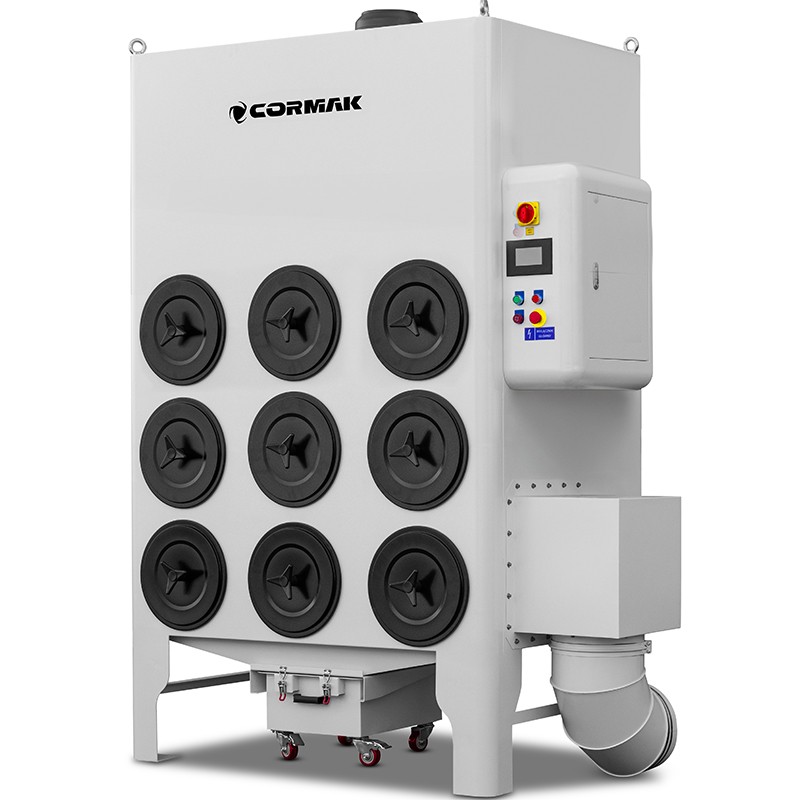

Absaugsystem ODL9K – neuer Standard für Sicherheit und Leistung
Bei der Laserbearbeitung entstehen schädliche Rauch- und Staubpartikel, die sich negativ auf die Gesundheit des Bedieners, die Arbeitsqualität sowie die Lebensdauer der Maschinen auswirken können. Das moderne Absaugsystem ODL9K sorgt für eine wirksame Filtration von Verunreinigungen und schützt die wichtigsten Komponenten des Lasersystems.
ODL9K kombiniert automatische Filterreinigung mit Druckluft, einen leistungsstarken Ventilator, der ein hohes Unterdruckniveau erzeugt, sowie eine Filtration von 99,9% für Partikel mit einer Größe von 0,3μm durch den Einsatz geeigneter Filter.
Das System ist mit einer ergonomischen Schmutzschublade ausgestattet, die ein schnelles und bequemes Entfernen des angesammelten Staubs ohne Demontage ermöglicht. Zusätzlich besteht dank der modularen Konstruktion die Möglichkeit, Absaugstutzen sowohl auf der linken als auch auf der rechten Seite des Geräts zu montieren, wodurch die Installation flexibel an die Anordnung der Produktionshalle angepasst werden kann.
ODL6K ist eine kompakte, leistungsstarke und zuverlässige Lösung für jedes Laserschneidsystem – sie erhöht Sicherheit, Komfort und Arbeitseffizienz.
Die Hauptfunktionen des Abzugs- und Filtersystems für Abgase im Laserbearbeitungsprozess sind:
- Entfernung und Neutralisierung von Laserrauch.
- Gewährleistung der Arbeitssicherheit am Laserarbeitsplatz und in dessen unmittelbarer Umgebung.
- Verlängerung der Lebensdauer von Lasersystemen durch Sauberhalten und Schutz wichtiger Komponenten vor Verunreinigungen.
Die wichtigsten Vorteile der CORMAK ODL9K Absaugung:
Die Absaugung verfügt über eine automatische Filterreinigung mittels Druckluft. Unter Druckeinwirkung wird der Filter „abgeklopft“, wodurch die Filterkartusche wirksam gereinigt und ihre Lebensdauer verlängert wird. Dadurch behält das System seine Leistung über einen längeren Zeitraum bei.
Das im System verwendete Filterelement ist importiert und aus hochwertigem Material gefertigt. Der feuerbeständige Nano-Filter zeichnet sich durch eine hohe Filtrationsleistung aus und hält Partikel mit einer Größe von 0,3μm zu über 99,9% zurück.
Die große Staubsammelschublade ermöglicht ein bequemes Sammeln und Reinigen von Staub, was die Wartung des Systems erleichtert.
Die im System verwendeten Motoren wurden mit Überlastschutz ausgestattet und gewährleisten dadurch ein hohes Schutzniveau sowie einen störungsfreien Betrieb.
Das speziell entwickelte Hochleistungs-Lüfterrad erzeugt einen hohen Unterdruck, wodurch Laserabgase wirksam entfernt werden können und eine hohe Luftstromleistung gewährleistet wird.
Die gesamte Reinigungsleistung des Systems beträgt 0,3μm, die Effizienz liegt bei über 99,9%, was die hohe Wirksamkeit der Absaugung bei der Entfernung schädlicher Partikel aus der Luft belegt. Zusätzlich zeichnet sie sich durch eine kompakte Konstruktion aus, die Bedienung und Wartung erleichtert.
Technische Parameter
| |
|
| Anzahl der Filtereinsätze |
9 |
| Luftstrom |
9.000m³/h |
| Luftdruck |
3.000Pa |
| Filtrationseffizienz |
99,99% |
| Filtergröße |
350x660mm |
| Ventilatorleistung |
11kW |
| Einlassdurchmesser |
350mm |
| Gewicht |
736kg |
| Abmessungen (L x B x H) |
1.100 x 1.800 x 2.820mm |
