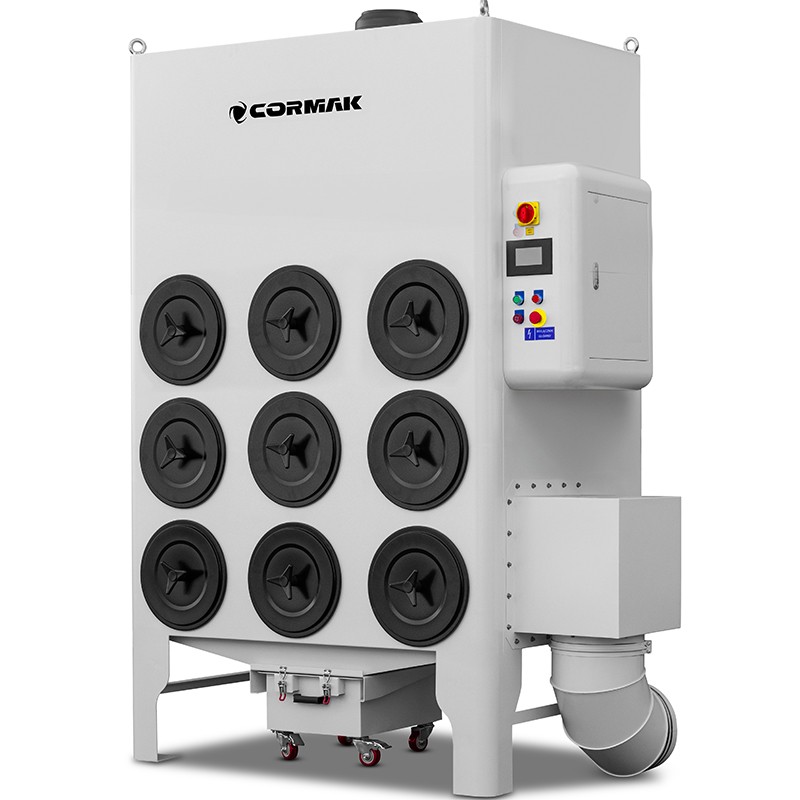

Sistema di aspirazione ODL9K – nuovo standard di sicurezza ed efficienza
Durante la lavorazione laser si generano fumi e polveri nocivi, che possono influire negativamente sulla salute dell’operatore, sulla qualità del lavoro e sulla durata delle macchine. Il moderno sistema di aspirazione ODL9K garantisce una filtrazione efficace degli inquinanti e la protezione dei componenti più importanti del sistema laser.
ODL9K integra la pulizia automatica dei filtri con aria compressa, un ventilatore efficiente che genera un’elevata depressione e una filtrazione al livello del 99.9% per particelle di 0.3 μm grazie all’impiego di filtri adeguati.
Il sistema è dotato di un cassetto ergonomico per le impurità, che consente una rimozione rapida e comoda della polvere raccolta senza necessità di smontaggio. Inoltre, grazie alla struttura modulare, è possibile montare i raccordi di aspirazione sia sul lato sinistro sia sul lato destro del dispositivo, permettendo un adattamento flessibile dell’impianto alla disposizione del capannone produttivo.
ODL9K è una soluzione compatta, efficiente e affidabile per ogni sistema di taglio laser: aumenta la sicurezza, il comfort e l’efficienza del lavoro.
Le principali funzioni del sistema di aspirazione e filtrazione dei fumi nel processo di lavorazione laser sono:
- Rimozione e neutralizzazione del fumo laser.
- Garanzia della sicurezza del lavoro presso la postazione laser e nelle sue immediate vicinanze.
- Prolungamento della durata dei sistemi laser mantenendoli puliti e proteggendo i componenti essenziali dalle contaminazioni.
I principali vantaggi dell’aspiratore CORMAK ODL9K:
L’aspiratore dispone della pulizia automatica del filtro mediante aria compressa. Sotto l’effetto della pressione avviene lo “scuotimento” del filtro, che pulisce efficacemente la cartuccia filtrante e ne prolunga così la durata. In questo modo il sistema mantiene la propria efficienza più a lungo.
L’elemento filtrante utilizzato nel sistema è importato e realizzato in materiale di alta qualità. Il filtro ignifugo di tipo Nano è caratterizzato da un’elevata efficienza di filtrazione, trattenendo particelle da 0.3 μm in oltre il 99.9%.
Il grande cassetto per la raccolta della polvere consente una raccolta e una pulizia comode della polvere, facilitando la manutenzione del sistema.
I motori utilizzati nel sistema sono stati dotati di protezioni contro il sovraccarico, garantendo così un elevato livello di protezione e un funzionamento senza guasti.
La girante del ventilatore ad alta efficienza, appositamente sviluppata, genera una grande pressione negativa, consentendo un’efficace rimozione dei fumi laser e assicurando un’elevata portata d’aria.
L’efficienza complessiva di purificazione del sistema riguarda particelle da 0.3 μm, con un’efficacia superiore al 99.9%, a conferma dell’elevata efficacia dell’aspiratore nella rimozione delle particelle nocive dall’aria. Inoltre, è caratterizzato da una struttura compatta, che facilita l’uso e la manutenzione.
Parametri tecnici
| |
|
| Numero di cartucce filtranti |
9 |
| Portata d’aria |
9000 m³/h |
| Pressione dell’aria |
3000 Pa |
| Efficienza di filtrazione |
99.99% |
| Dimensioni del filtro |
350x660 mm |
| Potenza del ventilatore |
11 kW |
| Diametro di ingresso |
350 mm |
| Peso |
736 kg |
| Dimensioni (L x P x H) |
1100 x 1800 x 2820 mm |
