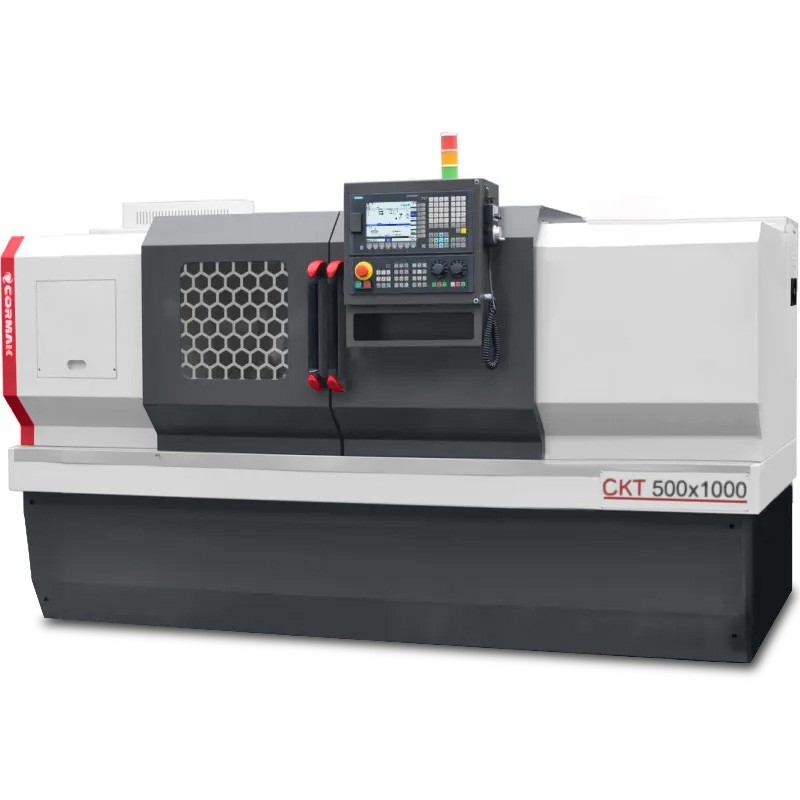

CNC-Drehmaschine CKT 500x1000 – Fortschrittliche Präzision in der Metallbearbeitung

CNC-Drehmaschine CKT 500x1000 ist eine moderne numerisch gesteuerte Drehmaschine, die für die präzise Bearbeitung von Metalldetails in anspruchsvollen industriellen Umgebungen entwickelt wurde. Ausgestattet mit der Steuerung Siemens Sinumerik 808D verbindet sie hohe Genauigkeit, Zuverlässigkeit und Effizienz und erfüllt die Anforderungen mittlerer und großer Produktionsbetriebe.

Hauptvorteile der CNC-Drehmaschine CKT 500x1000

CNC-Drehmaschine für Metall CKT 500x1000 ist eine fortschrittliche industrielle Lösung, die sich durch robuste Konstruktion und moderne Technologien auszeichnet und präzises Drehen in vielfältigen Anwendungen ermöglicht. Als Industriedrehmaschine bietet sie ein breites Spektrum an Operationen wie Außen-, Innen- und Kugeldrehen, Gewindeschneiden, Bohren sowie Einstechen und gewährleistet höchste Detailqualität. Die wichtigsten Vorteile sind:

• Außergewöhnliche Bearbeitungspräzision: Maximaler Drehdurchmesser über Bett 500 mm und über Schlitten 280 mm, mit Oberflächenrauheit Ra1.6, garantiert höchste Detailqualität.
• Flexibles Spindelsystem: Drehzahlbereich 200-1800 U/min (oder 200-1200 U/min bei Durchlass 91 mm) sowie Spindeldurchlass 75 mm (Option 91 mm) ermöglichen die Bearbeitung verschiedenster Materialien von Stahl bis Leichtmetalllegierungen.
• Intuitive Steuerung: Siemens Sinumerik 808D-System mit Siemens-Servoantrieben bietet einen speziellen Modus für Anwender konventioneller Maschinen und erleichtert den Einstieg in CNC.
• Robuste Konstruktion: Nettogewicht 2900 kg und Abmessungen 2355x1520x1860 mm sorgen für Stabilität bei der Bearbeitung von Werkstücken bis 1000 mm Länge.
• Hohe Werkzeugeffizienz: 4-Positionen-Revolverkopf (Option 6 oder 8) für Werkzeuge 25x25 mm beschleunigt den Werkzeugwechsel und verkürzt die Zykluszeit.
• Schnelle Einrichtung: Einfache Einstellung von Werkzeugen, Nullpunkten und Korrekturen ohne Programmieraufwand – ideal für Einzelteilfertigung.
• Erhöhte Sicherheit: Kriechbewegungen und Geschwindigkeitsbegrenzungen ermöglichen präzises und sicheres Arbeiten, wodurch Fehler minimiert werden.
• Langlebigkeit der Komponenten: Automatisches Schmiersystem für Getriebe und Führungen reduziert Verschleiß und verlängert die Lebensdauer der Maschine.
• Optimale Kühlung: Kühlsystem gewährleistet thermische Stabilität und schützt Werkzeuge sowie Werkstücke bei intensiver Bearbeitung.
• Vielseitigkeit der Anwendungen: Ideal für präzises Drehen in der mechanischen Industrie, Automobil- und Werkzeugindustrie – sowohl in Serien- als auch Kleinserienfertigung.
• Kosteneffizienz: Hauptmotorleistung 7,5 kW (Option 11 kW) verbindet hohe Leistung mit niedrigem Energieverbrauch.
• Integration in Bearbeitungszyklen: Zusammenarbeit mit Bearbeitungszyklen wie Querdrehen, Kegeldrehen, Gewindeschneiden oder Bohren erfordert nur grundlegende Parameter ohne G-Code-Kenntnisse.
• Personalisierbarkeit: Umfangreiche Optionen wie Steuerung Fanuc Oi-TF, hydraulisches Futter, Stangenlader, Werkzeugmesssonde oder CAD/CAM-Software ermöglichen die Anpassung an spezifische Bedürfnisse.
• Europäische Sicherheitsstandards: EU-Konformitätserklärung bestätigt die Einhaltung strenger Sicherheitsnormen.
• Erweiterte Automatisierungsoptionen: Optionaler Späneförderer und Werkstückgreifer steigern die Effizienz im Produktionsprozess.

Konstruktion und Technologie der CNC-Drehmaschine CKT 500x1000

Industrielle CNC-Drehmaschine CKT 500x1000 wurde für Zuverlässigkeit und Präzision in anspruchsvollen Produktionsumgebungen entwickelt. Zentrale Konstruktionsmerkmale sind:

• Massives Maschinenbett: Robuste Konstruktion mit einem Nettogewicht von 2900 kg minimiert Vibrationen und gewährleistet Stabilität.
• Hochleistungs-Spindel: Durchlass 75 mm (Option 91 mm) und Drehzahlbereich 200-1800 U/min (oder 200-1200 U/min) ermöglichen die Bearbeitung verschiedenster Werkstücke.
• Revolverkopf: 4-Positionen (Option 6 oder 8) für Werkzeuge 25x25 mm sorgt für Flexibilität und schnellen Wechsel.
• Manueller Reitstock: Mit max. Hub 120 mm, optional hydraulisch für höhere Effizienz.
• Manuelles 3-Backen-Spannfutter: Sicheres Spannen, optional hydraulisch für höhere Produktivität.
• Siemens-Servoantriebe: Gewährleisten flüssige Bewegungen und hohe Positioniergenauigkeit.
• Automatisches Schmiersystem: Zentralschmierung reduziert Verschleiß.
• Kühlsystem: Sichert optimale Temperaturen, erhöht Werkzeuglebensdauer.
• 24V-Halogenbeleuchtung: Bietet beste Sicht und steigert Präzision und Sicherheit.

Präzision und Arbeitseffizienz

Numerisch gesteuerte Drehmaschine CKT 500x1000 bietet außergewöhnliche Präzision dank Siemens Sinumerik 808D-Steuerung und Siemens-Servoantrieben. Erweiterte feste Zyklen wie Querdrehen, Kegeldrehen, Gewindeschneiden, Einstechen und Konturieren vereinfachen die Programmierung und verkürzen die Bearbeitungszeit. Oberflächenrauheit Ra1.6, Achsgeschwindigkeit X (8 m/min) und Z (10 m/min) sowie die Möglichkeit, Werkstücke bis 500 mm Durchmesser und 1000 mm Länge zu bearbeiten, gewährleisten hohe Qualität und Effizienz.

Anwendungsbereiche der CNC-Drehmaschine für Metall CKT 500x1000

CNC-Drehmaschinen für Metall wie die CKT 500x1000 finden Einsatz in verschiedenen Industriezweigen, darunter:

• Mechanische Industrie: Herstellung von Wellen, Buchsen, Flanschen und Präzisionsteilen.
• Automobilindustrie: Bearbeitung von Motor-, Getriebe- und Fahrwerkskomponenten.
• Werkzeugindustrie: Herstellung von Gewinden, Nuten und Teilen mit komplexer Geometrie.
• Serien- und Kleinserienfertigung: Ideal für mittlere Serien und schnelle Einzelteilfertigung in F&E-Betrieben.

Die Maschine ist eine ausgezeichnete Wahl für Betriebe, die eine vielseitige und zuverlässige CNC-Drehmaschine suchen.

Standardausstattung

• Steuerung SIEMENS SINUMERIK 808 Advanced
• Siemens-Servoantriebe
• Manuelles 3-Backen-Spannfutter
• 4-Positionen-Revolverkopf
• Satz weicher Backen
• Manueller Reitstock
• Kühlsystem
• Automatisches Schmiersystem für Getriebe und Führungen
• 24V-Halogenbeleuchtung
• Bedienungsanleitung
• EU-Konformitätserklärung

Optionale Ausstattung

• Siemens Sinumerik 828D
• Mitlaufende Lünette
• 8-Positionen-Revolverkopf
• Hydraulisches Spannfutter
• Hydraulischer Reitstock
• Feste Lünette
• Werkzeugmesssonde
• Späneförderer
• Zusätzliche weiche Backen
• Harte Backen
• Spannzangenfutter
• Werkstückgreifer
• Stangenlader
• Werkzeughalter
• CAD/CAM-Software

Technische Parameter

CNC-Steuerungen – Siemens und Fanuc

CNC-Drehmaschine CKT 500x1000 bietet fortschrittliche CNC-Steuerungssysteme wie Siemens Sinumerik 808D, Siemens Sinumerik 828D und Fanuc Oi-TF, die Präzision, Zuverlässigkeit und einfache Bedienung gewährleisten:

SIEMENS SINUMERIK 808 Advanced

• Intuitive Benutzeroberfläche: Einfach zu bedienen, ideal für kleinere Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Bauweise, beständig gegenüber schwierigen Industriebedingungen.
• Kosteneffizienz: Speziell für grundlegende Dreh- und Fräsanwendungen entwickelt.

Siemens Sinumerik 828D

• Hohe Rechenleistung: Ermöglicht dynamische Bearbeitung und komplexe Zyklen.
• CAD/CAM-Integration: Erleichtert die Zusammenarbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Optimierte Werkzeugwege und Möglichkeit zur Modul-Erweiterung.

Fanuc Oi-TF

• Stabilität: Hohe Zuverlässigkeit bei Serienproduktion und Dauerbetrieb.
• Fortschrittliche Drehzyklen: Ideal für präzise Operationen wie Gewindeschneiden und Nutenbearbeitung.
• Intuitive Bedienung: Übersichtliche Benutzeroberfläche beschleunigt die Programmierung.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Vertrauen Sie der Erfahrung von CORMAK

Mit über 20 Jahren Erfahrung in der Lieferung von Industriemaschinen bietet CORMAK zuverlässige CNC-Drehmaschinen für Metall sowie umfassenden technischen Support. Unsere Maschinen erfüllen europäische Sicherheitsstandards, und der professionelle Garantie- und Nachgarantieservice sichert die Produktionskontinuität.

• 16 Jahre Erfahrung im Service von CNC-Steuerungen Siemens.
• Auf über 15.000 m² Lagerfläche warten ca. 12.000 Maschinen und Geräte.
• Wir bieten professionellen Garantie- und Nachgarantieservice.

Fragen Sie nach Details oder vereinbaren Sie eine Maschinenpräsentation!

Kontaktieren Sie uns
