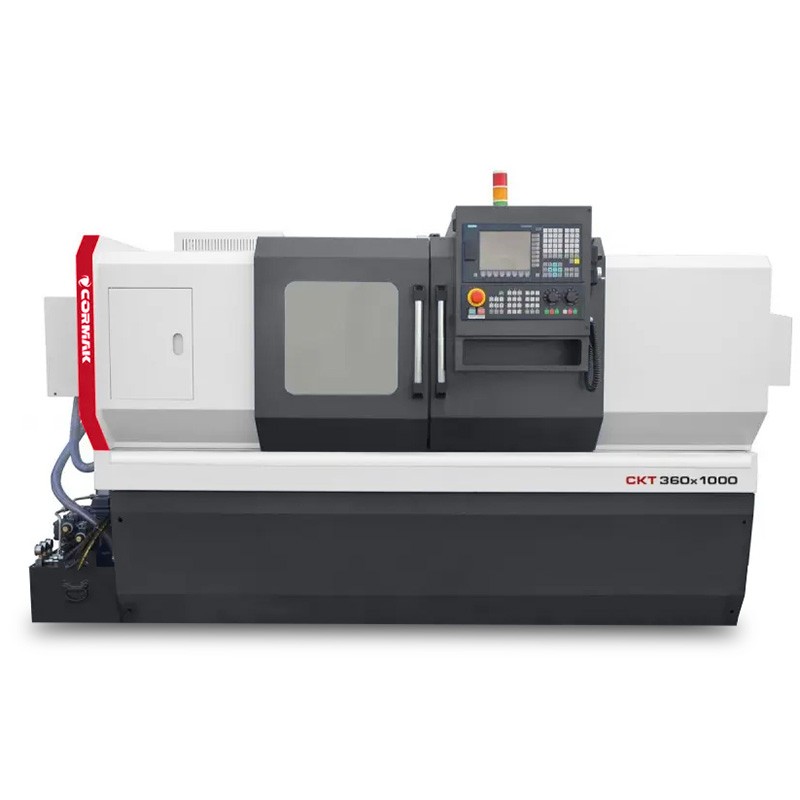

CNC-Drehmaschine CORMAK CKT360x1000 – Präzision und Effizienz in der Metallbearbeitung

CNC-Drehmaschine CKT360x1000 ist eine moderne numerisch gesteuerte Drehmaschine, die für die präzise Bearbeitung von Metalldetails in mittleren und großen Produktionsbetrieben entwickelt wurde. Ausgestattet mit Siemens Sinumerik 808D Steuerung und hydraulischen Komponenten garantiert sie Zuverlässigkeit und hohe Effizienz.

Hauptvorteile der CNC-Drehmaschine CKT360x1000

CNC-Drehmaschine für Metall CKT360x1000 ist eine professionelle Lösung für die Industrie, die moderne Technologie mit solider Konstruktion verbindet – ideal für Betriebe, die höchste Präzision in der Zerspanung fordern. Als fortschrittliche Industriedrehmaschine ermöglicht sie komplexe Operationen wie Drehen, Gewindeschneiden, Nuten oder Bohren bei gleichbleibend höchster Detailqualität. Die wichtigsten Vorteile umfassen:

• Hohe Bearbeitungspräzision: Maximaler Drehdurchmesser über Bett 360 mm, über Support 150 mm und Spindeldurchlass 38 mm (Option 47 mm) gewährleisten Genauigkeit bei verschiedensten Aufgaben.
• Flexibles Spindelsystem: Drehzahlbereich 100–2000 U/min mit MT5-Spindel ermöglicht die Bearbeitung verschiedenster Materialien von Stahl bis Leichtmetalllegierungen.
• Fortschrittliche Steuerung: Siemens Sinumerik 808D Steuerung, unterstützt durch Siemens-Servoantriebe, optimiert die Programmierung und steigert die Produktivität.
• Stabile Konstruktion: Nettogewicht 1600 kg und Abmessungen 1815x1300x1600 mm sichern Stabilität bei der Bearbeitung von Werkstücken bis 1000 mm Länge.
• Werkzeugeffizienz: 6-Stationen-Revolverkopf (Option 8 oder 10) mit Werkzeugen 16x16 mm (Option 20x20 mm) beschleunigt den Werkzeugwechsel und reduziert die Zykluszeit.
• Hydraulische Komponenten: Hydraulisches 3-Backen-Futter und hydraulischer Reitstock ermöglichen schnelles und präzises Spannen der Werkstücke und steigern die Effizienz.
• Langlebigkeit: Automatisches Schmiersystem für Getriebe und Führungen reduziert Verschleiß und verlängert die Lebensdauer der Maschine.
• Optimale Kühlung: Kühlsystem sorgt für thermische Stabilität und schützt Werkzeuge und Werkstücke bei intensiver Bearbeitung.
• Vielseitigkeit: Entwickelt für präzises Drehen in der mechanischen, Automobil- und Werkzeugindustrie.
• Wirtschaftlichkeit: Motorleistung 5,1 kW (S1) / 3,7 kW verbindet hohe Effizienz mit geringem Energieverbrauch.
• Anpassungsfähigkeit: Vielfältige Optionen wie Fanuc Oi-TF Steuerung, CAD/CAM-Software oder Stangenlader erlauben eine flexible Anpassung an spezielle Anforderungen.

Konstruktion und Technologie der CNC-Drehmaschine CKT360x1000

Industriedrehmaschine CNC CKT360x1000 wurde für Zuverlässigkeit und Präzision unter anspruchsvollen Produktionsbedingungen konzipiert. Wichtige Konstruktionsmerkmale umfassen:

• Massives Maschinenbett: Steife Konstruktion mit einem Nettogewicht von 1600 kg minimiert Vibrationen und sichert Stabilität während der Bearbeitung.
• Leistungsstarke Spindel: Spindeldurchlass 38 mm (Option 47 mm), Spindel MT5, Drehzahlbereich 100–2000 U/min – für vielfältige Werkstücke.
• Revolverkopf: 6-Stationen (Option 8, 10) für Werkzeuge 16x16 mm (Option 20x20 mm) für schnellen Werkzeugwechsel.
• Hydraulischer Reitstock: Mit MT3-Spitze und maximalem Hub 100 mm zur genauen Abstützung von Werkstücken.
• Hydraulisches Drehfutter: 3-Backen-Futter für schnelles und sicheres Spannen.
• Siemens-Servoantriebe: Sorgen für präzise Positionierung und gleichmäßige Bewegungen.
• Zentralschmierung: Automatisches Schmiersystem für Getriebe und Führungen verlängert die Lebensdauer.
• Kühlsystem: Gewährleistet optimale Temperaturbedingungen, verbessert die Bearbeitungsqualität und Werkzeugstandzeit.
• 24V-Halogenbeleuchtung: Sichert eine klare Sicht auf den Arbeitsraum und erhöht die Präzision.

Präzision und Arbeitsleistung

Numerisch gesteuerte Drehmaschine CKT360x1000 garantiert höchste Präzision dank Siemens Sinumerik 808D Steuerung und Siemens-Servoantrieben. Die Steuerung optimiert Werkzeugwege für Werkstücke mit einem Durchmesser bis 360 mm und einer Länge von 1000 mm. Schneller Werkzeugwechsel und fortschrittliche Drehzyklen reduzieren die Produktionszeit und steigern die Effizienz.

Anwendungsbereiche der CNC-Drehmaschine für Metall CKT360x1000

CNC-Drehmaschinen für Metall wie die CKT360x1000 finden Anwendung in verschiedenen Branchen, darunter:

• Mechanische Industrie: Produktion von Wellen, Buchsen, Flanschen und Präzisionselementen.
• Automobilindustrie: Bearbeitung von Motor-, Getriebe- und Fahrwerkskomponenten.
• Werkzeugindustrie: Herstellung von Gewinden, Nuten und komplexen Geometrien.
• Serien- und Prototypenfertigung: Ideal für mittlere Serien und Prototypen in F&E-Abteilungen.

Die Maschine ist eine ausgezeichnete Wahl für Betriebe, die eine vielseitige und zuverlässige CNC-Drehmaschine suchen.

Standardausstattung

• Steuerung SIEMENS SINUMERIK 808 Advanced
• Siemens-Servoantriebe
• Hydraulisches 3-Backen-Futter
• 6-Stationen-Revolverkopf
• Satz weiche Backen
• Hydraulischer Reitstock mit MT3-Spitze
• Kühlsystem
• Automatisches Schmiersystem für Getriebe und Führungen
• 24V-Halogenbeleuchtung
• CE-Konformitätserklärung

Optionale Ausstattung

• Zusätzliche weiche Backen
• Harte Backen
• Spannzangenfutter
• Werkstückgreifer
• Stangenlader
• Werkzeughalter
• CAD/CAM-Software

Technische Parameter

CNC-Steuerungen – Siemens und Fanuc

CNC-Drehmaschine CKT360x1000 bietet fortschrittliche CNC-Steuerungen wie Siemens Sinumerik 808D, Siemens Sinumerik 828D und Fanuc Oi-TF, die Präzision, Zuverlässigkeit und einfache Bedienung gewährleisten:

SIEMENS SINUMERIK 808 Advanced

• Intuitive Benutzeroberfläche: Einfach zu bedienen, ideal für kleinere Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Konstruktion für anspruchsvolle Industrieumgebungen.
• Kosteneffizienz: Ausgelegt für grundlegende Dreh- und Fräsanwendungen.

Siemens Sinumerik 828D

• Hohe Rechenleistung: Unterstützt dynamische Bearbeitung und komplexe Zyklen.
• CAD/CAM-Integration: Erleichtert die Zusammenarbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Optimierte Werkzeugwege und modular erweiterbar.

Fanuc Oi-TF

• Stabilität: Zuverlässigkeit in der Serienproduktion und im Dauerbetrieb.
• Erweiterte Drehzyklen: Ideal für präzise Operationen wie Gewindeschneiden und Nuten.
• Benutzerfreundlichkeit: Übersichtliche Oberfläche beschleunigt die Programmierung.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Vertrauen Sie auf die Erfahrung von CORMAK

Mit über 20 Jahren Erfahrung in der Lieferung von Industriemaschinen bietet CORMAK zuverlässige CNC-Drehmaschinen für Metall sowie umfassenden technischen Support. Unsere Maschinen erfüllen europäische Sicherheitsstandards.

• 16 Jahre Erfahrung im Service von Siemens CNC-Steuerungen.
• Auf über 15.000 m² Lagerfläche stehen ca. 12.000 Maschinen und Geräte bereit.
• Wir bieten professionellen Garantie- und Nachgarantieservice.

Fragen Sie nach Details oder vereinbaren Sie eine Vorführung der Maschine!
