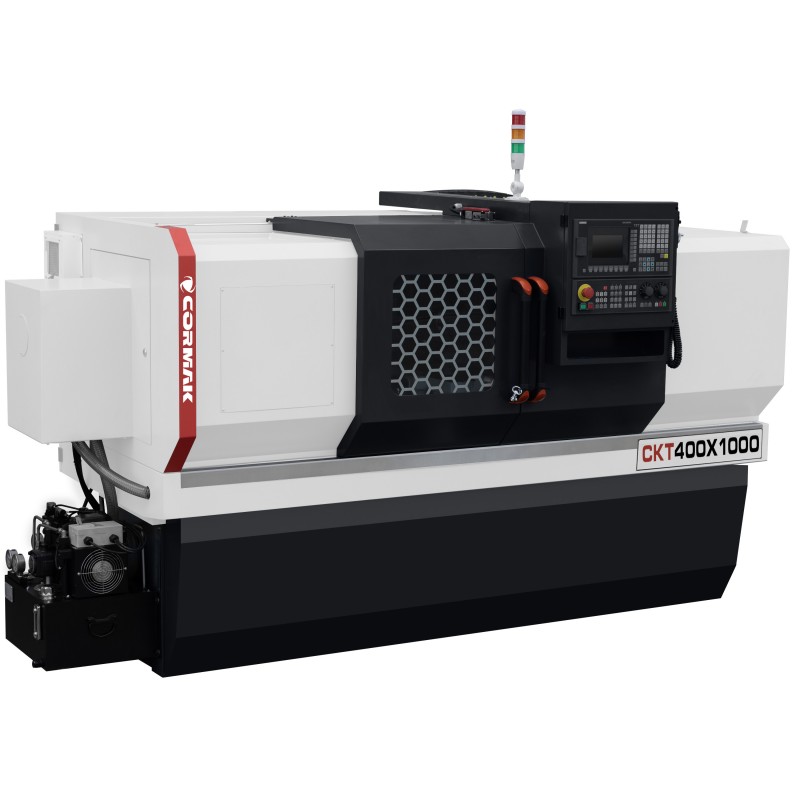

CNC-Drehmaschine CKT 400x1000 – Präzision und Vielseitigkeit in der Metallbearbeitung

CNC-Drehmaschine CKT 400x1000 ist eine fortschrittliche numerisch gesteuerte Drehmaschine für präzise Bearbeitung von Metallteilen in mittleren und großen Produktionsbetrieben. Mit der Steuerung SIEMENS SINUMERIK 808D und integrierten Bearbeitungszyklen bietet sie Zuverlässigkeit und hohe Effizienz.

Hauptvorteile der CNC-Drehmaschine CKT 400x1000

CNC-Drehmaschine CKT 400x1000 kombiniert moderne Technologie mit robuster Bauweise – ideal für Betriebe, die präzise Zerspanung benötigen. Als Industriedrehmaschine ermöglicht sie Außen-, Innen-, Kugel- und Gewindedrehen, Nuten und Konturen mit höchster Qualität. Wichtige Vorteile:

• Hohe Präzision: Max. Drehdurchmesser über Bett 400 mm, über Support 210 mm, Spindeldurchlass 86 mm, Genauigkeit 0,001 mm (X/Z).
• Flexibles Spindelsystem: Drehzahl 0–2000 U/min, Spindelaufnahme MK6.
• Fortschrittliche Steuerung: SIEMENS SINUMERIK 808D in deutscher Sprache mit SIEMENS-Servoantrieben, unterstützt Standardzyklen für Quer-, Kegel-, Gewindedrehen und Konturen.
• Stabile Konstruktion: Gewicht 1950 kg, Maße 2640×1500×1770 mm.
• Werkzeugeffizienz: 4-fach Werkzeughalter (Option 6/8), Werkzeuge 20×20 mm (Option 25×25 mm).
• Manuelles Spannfutter: Sichere Spannung, optional hydraulisch. Manueller Reitstock mit MK4, Hub 120 mm.
• Langlebigkeit: Automatische Schmierung reduziert Verschleiß.
• Kühlsystem: Gewährleistet thermische Stabilität.
• Vielseitigkeit: Für Mechanik-, Automobil- und Werkzeugbau, Serien- und Kleinserienfertigung.
• Energieeffizienz: Hauptmotor 5,5 kW, Vorschubmotoren 6 Nm.
• Personalisierung: Optionen: FANUC Oi-TF, hydraulisches Spannfutter, Stangenlader, CAD/CAM.

Konstruktion und Technologie

• Stabiles Maschinenbett: Gewicht 1950 kg, minimiert Vibrationen.
• Spindel: Durchlass 86 mm, Aufnahme MK6, Drehzahl 0–2000 U/min.
• Werkzeughalter: 4-fach (Option 6/8), Werkzeuge 20×20 mm (Option 25×25 mm).
• Manueller Reitstock: Aufnahme MK4, Hub 120 mm.
• Manuelles Spannfutter: Option hydraulisch.
• SIEMENS-Servoantriebe: Genauigkeit 0,001 mm.
• Automatische Schmierung: zentral für Getriebe und Führungen.
• Kühlsystem: Schutz für Werkzeuge und Werkstücke.
• 24V-Halogenbeleuchtung: optimale Sicht.

Präzision und Leistung

CKT 400x1000 erreicht Genauigkeit 0,001 mm (X/Z). Vorschubgeschwindigkeit: X 8 m/min, Z 10 m/min. Steuerung SIEMENS SINUMERIK 808D mit Bearbeitungszyklen verkürzt Programmierung und Bearbeitung. Werkstückdurchmesser bis 400 mm, Länge 1000 mm.

Anwendungsbereiche

• Maschinenbau: Wellen, Buchsen, Flansche.
• Automobilindustrie: Motor- und Getriebekomponenten.
• Werkzeugbau: Gewinde, Nuten, komplexe Geometrien.
• Serien- und Kleinserienfertigung: auch für Prototypen.

Standardausstattung

• SIEMENS SINUMERIK 808 Advanced
• SIEMENS-Servoantriebe
• Manuelles Spannfutter
• 4-fach Werkzeughalter
• Satz weiche Backen
• Manueller Reitstock MK4
• Kühlsystem
• Automatische Schmierung
• 24V-Halogenbeleuchtung
• Betriebsanleitung

Sonderausstattung

• Hydraulisches Spannfutter
• 6-/8-fach Werkzeughalter
• Mitlaufende Lünette
• Feste Lünette
• Zusätzliche Backen (weich/hart)
• Werkzeughalter
• CAD/CAM-Software

Technische Daten

CNC-Steuerungen – SIEMENS und FANUC

SIEMENS SINUMERIK 808 Advanced

• Intuitive Bedienung
• Zuverlässigkeit
• Kosteneffizient

SIEMENS SINUMERIK 828D

• Hohe Rechenleistung
• CAD/CAM-Integration
• Erweiterte Funktionen

FANUC Oi-TF

• Stabilität
• Erweiterte Drehzyklen
• Benutzerfreundlich

Warum CORMAK?

Mit über 20 Jahren Erfahrung in der Metallbearbeitung bietet CORMAK zuverlässige CNC-Drehmaschinen und technischen Support. Alle Maschinen erfüllen CE-Sicherheitsstandards.

• 16 Jahre Erfahrung im Service von SIEMENS-Steuerungen
• 15.000 m² Lagerfläche, ca. 12.000 Maschinen
• Fachgerechter Garantie- und Nachgarantieservice

Fragen Sie nach Details oder vereinbaren Sie eine Präsentation! Kontaktieren Sie uns
