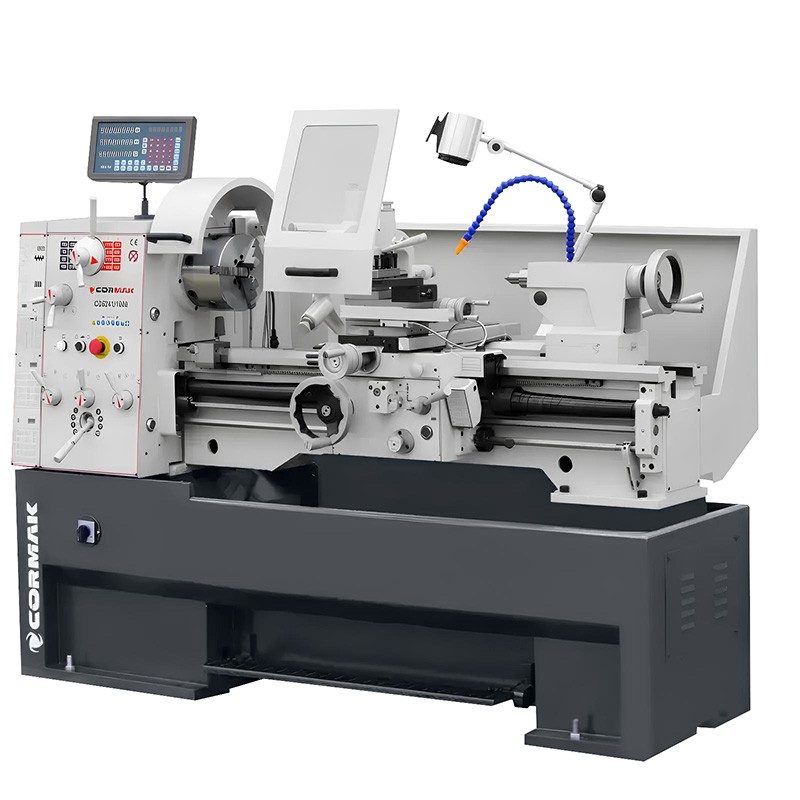

Konventionelle Universaldrehmaschine CORMAK 410 x 1000 mit 3-Achs-Digitalanzeige – Präzision, Stabilität und Funktionalität für den professionellen Einsatz
UNIVERSALDREHMASCHINE CORMAK 410 x 1000 ist eine konventionelle Metallbearbeitungsmaschine, ausgelegt für präzise und effiziente Zerspanung in Industrie und Werkstatt. Dank robuster Komponenten und ausgereifter Lösungen gewährleistet die Drehmaschine Zuverlässigkeit, reproduzierbare Parameter und ein breites Einsatzspektrum im Dauerbetrieb.
Hauptvorteile der Maschine
- Universelle Konstruktion – ermöglicht Außendrehen, Innendrehen, Kegeldrehen, metrische, zöllige, Modul- und D.P.-Gewinde, Bohren sowie Räumen.
- 3-Achs-Digitalanzeige (optische Maßstäbe) – volle Kontrolle der Präzision in Längs-, Quer- und Oberschlittenachse.
- Gehärtetes und geschliffenes Bett aus Gusseisen mit 250 mm Breite – hohe Steifigkeit, Schwingungsreduktion, höhere Lebensdauer und Genauigkeit.
- Spindel mit großem Durchgang 52 mm auf verstärktem Lagersystem – stabil bei größeren Werkstücken.
- Direkte Verstellung von Spindeldrehzahl und Vorschüben am ergonomischen Bedienpult – schnellere Rüstung und intuitive Handhabung.
- Breites Gewindespektrum ohne Wechsel der Wechselräder – 42 metrische und zöllige, 18 Modul-, 21 D.P.-Gewinde.
- Abnehmbarer Bettbrückeinsatz – Bearbeitung großer Durchmesser bis Ø 580 mm.
Aufbau und Technologie
Die Konstruktion der CORMAK 410 x 1000 basiert auf einem stabilen Graugusskörper mit präzisionsbearbeitetem Bett – für Steifigkeit und langjährige, störungsarme Nutzung. Die Spindel mit CAMLOCK D1-6 und MK6-Konus sichert hohe Rundlaufgenauigkeit und Belastbarkeit. Der Antrieb arbeitet in 16 Drehzahlbereichen (45–1.800 U/min) und erlaubt die optimale Anpassung an das Material.
Präzision und Produktivität
Gehärtete und geschliffene Zahnräder des Spindelgetriebes sorgen für leisen Lauf, minimales Spiel und lange Lebensdauer. Dank Digitalanzeige und präzisen Verfahrwegen (Auflösung bis 0,02 mm) ist hochgenaue Serien- und Einzelfertigung möglich. Eine integrierte Gewindeuhr erleichtert das Wiederfinden des Bezugs beim Mehrschnitt-Gewindedrehen.
Einsatzbereiche
Die konventionelle Drehmaschine CORMAK 410 x 1000 findet Einsatz in:
- Werkzeug- und Instandsetzungswerkstätten,
- Abteilungen der Instandhaltung,
- Produktionsbetrieben,
- Technikschulen und Schulungszentren.
Die Konstruktion ermöglicht ein breites Spektrum an Drehoperationen bei höchster Präzision.
Technische Daten
| 3-Backen-Drehfutter |
200 mm |
| Max. Drehdurchmesser über Bett |
410 mm |
| Drehdurchmesser über Support |
255 mm |
| Drehdurchmesser im Brückenausschnitt |
580 mm |
| Spitzenweite |
1.000 mm |
| Spitzenhöhe |
205 mm |
| Verfahrweg Oberschlitten |
145 (0,02) mm |
| Verfahrweg Querschlitten |
225 (0,02) mm |
| Verfahrweg Längsschlitten |
750 (0,2) mm |
| Bettbreite |
250 mm |
| Spindelbohrung |
52 mm |
| Spindelaufnahme |
D1-6 CAMLOCK |
| Spindelkonus |
MK6 |
| Abmessungen des Werkzeughalters |
100 x 100 x 32 mm |
| Max. Werkzeugabmessungen |
20 x 20 mm |
| Spindeldrehzahlen |
16 Bereiche (45–1.800 U/min) |
| Metrisches Gewinde |
(42) 0,2–14 mm/U |
| Zollgewinde |
(42) 2–72 T.P.I. |
| Modulgewinde |
(18) 0,3–3,5 mm |
| D.P.-Gewinde |
(21) 8–44 D.P. |
| Längsvorschub |
(17) 0,05–1,7 mm/U |
| Quervorschub |
(17) 0,025–0,85 mm/U |
| Pinolendurchmesser Reitstock |
50 mm |
| Pinolenhub Reitstock |
120 (0,02) mm |
| Morsekegel der Reitstockpinole |
MK4 |
| Hauptmotorleistung |
2,2 / 3,3 kW |
| Leistung Kühlmittelpumpe |
0,1 / 0,12 kW |
| Abmessungen (L/B/H) |
2.050 x 900 x 1.650 mm |
| Gewicht (netto) |
1.600 kg |
Standardausstattung
- 3-Achs-Digitalanzeige (optischer Maßstab)
- 3-Backen-Drehfutter 200 mm + linke und rechte Backen (komplett)
- 4-Backen-Drehfutter 250 mm
- Planscheibe 350 mm
- Feste Lünette
- Mitlaufende Lünette
- Fester Zentrierkegel MK4
- Reduzierhülse der Spindel MK6/MK4
- Wechselräder – 1 Satz
- Kühlsystem
- Arbeitsleuchte
- Schmierpresse
- Schlüssel für Futter und Werkzeughalter
- Satz Bedienwerkzeuge
- CE-konforme Sicherheitsabdeckungen
- Betriebsanleitung (beiliegend)
- CE-Konformitätserklärung
- 6 Stück Schwingungsdämpfer
Optionale Ausstattung
- Kegeldrehlineal
- Satz Drehmeißel 20x20 – 7 Stk. (mit Wendeschneidplatten)
- Mitlaufende Präzisions-Körnerspitze MK4
- Bohrdorn MK4/B16
- Bohrfutter B16 3–16 mm
- Kobalt-Bohrersatz HSS-CO5 / 1–13 mm
- Emulsionsöl ES-12 1 L
Investieren Sie in Zuverlässigkeit und Präzision. Wählen Sie die bewährte konventionelle Drehmaschine CORMAK 410 x 1000 – ein Gerät für anspruchsvollste Metallbearbeitungsaufgaben. Kontaktieren Sie uns oder bestellen Sie jetzt!
