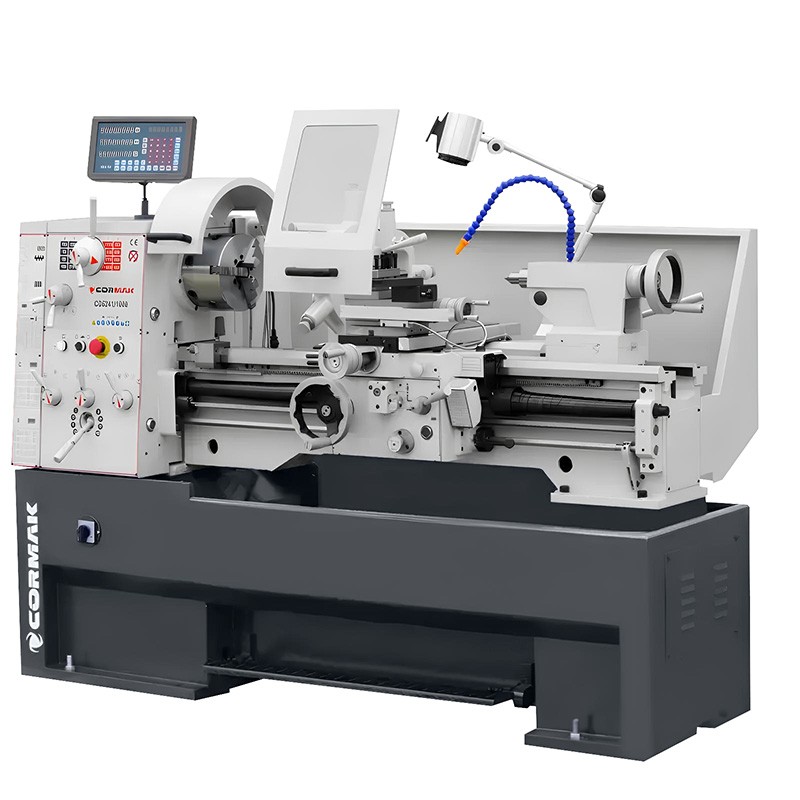

Tornio universale convenzionale CORMAK 410 x 1000 con visualizzatore digitale a 3 assi – precisione, solidità e funzionalità in un’officina professionale
TORNIO UNIVERSALE CORMAK 410 x 1000 è una macchina convenzionale per metallo, progettata per una lavorazione di asportazione truciolo precisa ed efficiente in ambito industriale e di officina. Grazie all’impiego di componenti solidi e soluzioni avanzate, il tornio garantisce affidabilità, ripetibilità dei parametri e un’ampia gamma di applicazioni nel lavoro continuativo.
Principali vantaggi della macchina
- Struttura universale consente la tornitura di superfici esterne, interne, coni, filettature metriche, in pollici, modulari e D.P., foratura e brocciatura.
- Visualizzatore digitale a 3 assi (righe ottiche) assicura pieno controllo della precisione di guida sugli assi: longitudinale, trasversale e del carrello superiore.
- Bancale temprato e rettificato in ghisa con larghezza 250 mm – alta rigidità, riduzione delle vibrazioni, maggiore durata e precisione.
- Mandrino con ampio passaggio 52 mm, montato su un sistema di cuscinetti rinforzato – stabilità di lavoro con pezzi di maggiori dimensioni.
- Cambio diretto della velocità del mandrino e degli avanzamenti dal pannello ergonomico – configurazione più rapida e utilizzo intuitivo.
- Ampia gamma di filettature senza necessità di cambiare gli ingranaggi nella lira – 42 filettature metriche e in pollici, 18 modulari, 21 D.P.
- Ponte asportabile nel bancale – possibilità di tornire grandi elementi fino a Ø580 mm.
Costruzione e tecnologia
La struttura del tornio CORMAK 410 x 1000 si basa su un corpo in ghisa stabile con bancale lavorato con precisione, che assicura non solo rigidità ma anche un funzionamento pluriennale senza guasti. Il mandrino con attacco CAMLOCK D1-6, dotato di cono MK6, garantisce elevata concentricità e resistenza ai carichi. Il sistema di trasmissione lavora in 16 gamme di velocità (45–1800 giri/min), permettendo di adattare in modo ottimale i parametri al tipo di materiale lavorato.
Precisione ed efficienza di lavoro
La macchina è dotata di ingranaggi temprati e rettificati del cambio mandrino, che si traducono in funzionamento silenzioso, giochi minimi e lunga durata dei componenti. Grazie al visualizzatore digitale e agli avanzamenti precisi (con accuratezza fino a 0.02 mm) è possibile eseguire lavorazioni precise sia in serie sia unitarie. Il contatore filetti integrato consente di individuare rapidamente il punto di riferimento senza rischio di errori nella tornitura multiripresa delle filettature.
Applicazioni
Il tornio convenzionale CORMAK 410 x 1000 trova impiego in:
- officine di attrezzeria e di revisione,
- reparti di manutenzione,
- stabilimenti produttivi,
- scuole tecniche e centri di formazione.
La sua struttura consente la realizzazione di un ampio spettro di operazioni di tornitura mantenendo la massima precisione.
Dati tecnici
| Mandrino autocentrante a 3 griffe |
200 mm |
| Diametro max di tornitura sul bancale |
410 mm |
| Diametro di tornitura sul carro |
255 mm |
| Diametro di tornitura nel ponte asportabile |
580 mm |
| Distanza tra le punte |
1000 mm |
| Altezza punte |
205 mm |
| Corsa del carrello superiore |
145 (0,02) mm |
| Corsa trasversale |
225 (0,02) mm |
| Corsa longitudinale |
750 (0,2) mm |
| Larghezza del bancale |
250 mm |
| Passaggio del mandrino |
52 mm |
| Attacco mandrino |
D1-6 CAMLOCK |
| Cono del mandrino |
MK6 |
| Dimensioni del portautensile |
100 x 100 x 32 mm |
| Dimensioni max dell’utensile |
20 x 20 mm |
| Velocità mandrino |
16 gamme (45 - 1800 giri/min) |
| Filettatura metrica |
(42) 0,2 - 14 mm/giro |
| Filettatura in pollici |
(42) 2 - 72 T.P.I. |
| Filettatura modulare |
(18) 0,3 - 3,5 mm |
| Filettatura D.P. |
(21) 8 - 44 D.P. |
| Campo avanzamento longitudinale |
(17) 0,05 - 1,7 mm/giro |
| Campo avanzamento trasversale |
(17) 0,025 - 0,85 mm/giro |
| Diametro canotto contropunta |
50 mm |
| Corsa canotto contropunta |
120 (0,02) mm |
| Cono canotto contropunta |
MK4 |
| Potenza motore principale |
2.2 / 3.3 kW |
| Potenza pompa refrigerante |
0.1 / 0.12 kW |
| Dimensioni (L/P/A) |
2050 x 900 x 1650 mm |
| Peso (netto) |
1600 kg |
Dotazione standard
- Visualizzatore digitale a 3 assi (righe ottiche)
- Mandrino autocentrante a 3 griffe 200 mm + griffe sinistre e destre (set)
- Mandrino a 4 griffe 250 mm
- Piastra frontale 350 mm
- Lunetta fissa
- Lunetta mobile
- Contropunta fissa MK4
- Boccola di riduzione mandrino MK6/MK4
- Ingranaggi di cambio – 1 set
- Impianto di refrigerazione
- Illuminazione di lavoro
- Lubrificatore
- Chiave per mandrino e portautensile
- Set di utensili di servizio
- Protezione di sicurezza conforme alle norme CE
- Dichiarazione di conformità CE
- 6 pezzi di antivibranti
Dotazione opzionale*
- Riga per tornitura conica
- Set di utensili da tornio 20x20 – 7 pz. (con inserti)
- Contropunta rotante di precisione MK4
- Cono portapunta MK4/B16
- Mandrino portapunta B16 3–16 mm
- Set di punte al cobalto HSS-CO5 / 1–13 mm
- Olio emulsionabile ES-12 1L
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
Investi in affidabilità e precisione. Scegli il collaudato tornio convenzionale CORMAK 410 x 1000 – un dispositivo che affronta anche le lavorazioni di metallo più impegnative. Contattaci o effettua l’ordine già ora!
