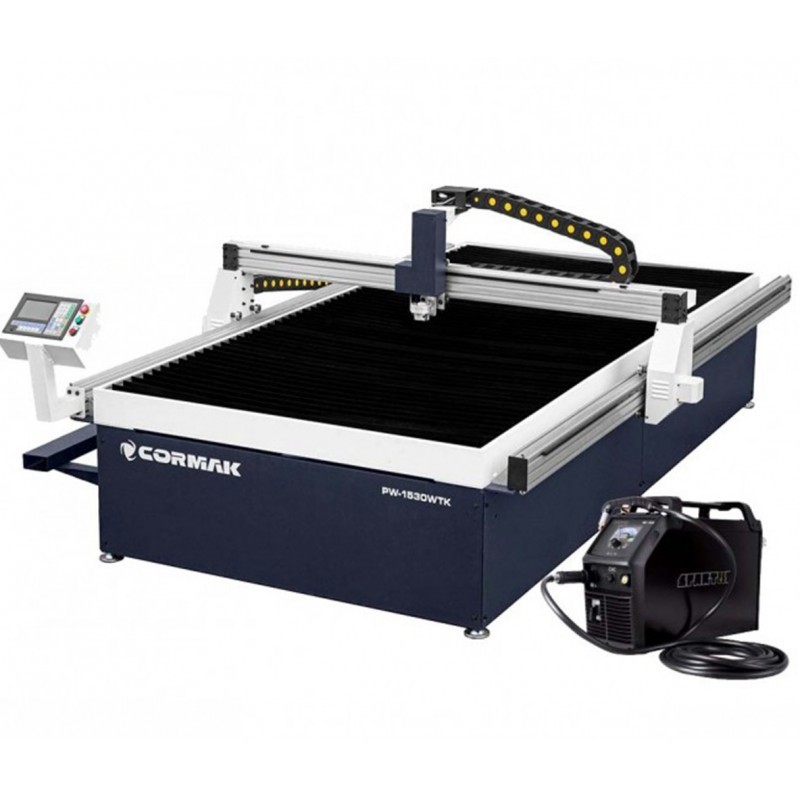

Was ist THC bei einer CNC-Plasmaanlage?

THC ist ein Steuersystem für die Z-Achse, das die Brennerhöhe über dem Material während des Schneidens automatisch korrigiert. Viele Systeme nutzen den Zusammenhang zwischen Lichtbogenspannung und Lichtbogenlänge. Ändert sich der tatsächliche Abstand zwischen Brenner und Werkstück, ändert sich auch die Lichtbogenspannung; das System kann den Brenner daraufhin anheben oder absenken.

Nicht jedes THC-System arbeitet gleich. Messmethode, Regelalgorithmus, Verhalten in Ecken, Ablauf beim Durchstechen und Schutzfunktionen hängen von CNC-Steuerung, Plasmaquelle, Brenner und Maschinenkonfiguration ab. Parameter müssen immer anhand der Schneidtabellen und Dokumentation des konkreten Systems geprüft werden.

Die Hauptaufgabe von THC besteht darin, die Schneidhöhe innerhalb des für den Prozess erforderlichen Bereichs zu halten. Das unterstützt Lichtbogengeometrie, Prozessstabilität und die Wiederholgenauigkeit der Bauteile über das gesamte Blech.

THC und IHS – zwei unterschiedliche Stufen der Höhenkontrolle

THC und die Erfassung der Materialoberfläche werden oft gleichgesetzt, sind jedoch unterschiedliche Funktionen. THC korrigiert die Höhe hauptsächlich während des Schneidens. Die Ermittlung der Blechoberfläche vor dem Durchstechen übernimmt normalerweise IHS, also Initial Height Sensing.

IHS kann beispielsweise mit ohmscher Abtastung, einem mechanischen Sensor oder einer anderen vom Hersteller vorgesehenen Methode arbeiten. Nach der Oberflächenerkennung legt die Steuerung einen Bezugspunkt fest, fährt den Brenner auf Durchstechhöhe und nach dem Durchstechen auf die richtige Schneidhöhe. Erst dann kann THC die laufende Höhenkorrektur entlang der Schnittbahn übernehmen.

Diese Unterscheidung ist wichtig. Durchstechhöhe, Schneidhöhe und Verfahrhöhe sind nicht identisch. Jeder Wert sollte anhand der korrekten Prozessdaten für Material, Blechdicke, Stromstärke, Gas und Verschleißteile gewählt werden.

Warum beeinflusst die Brennerhöhe die Schnittqualität?

Der Abstand zwischen Brenner und Werkstück beeinflusst die Konzentration des Lichtbogens, Schnittfugenbreite, Kantenwinkel, Gratbildung und Lochqualität. Er wirkt sich auch auf die Lebensdauer von Düse, Elektrode und Schutzkappe aus – besonders beim Durchstechen und bei verzogenen Blechen.

Richtig gewählte Parameter unterstützen:

• eine gleichmäßigere Schnittfugenbreite;
• sauberere Kanten und weniger Grat;
• bessere Kontrolle des Kantenwinkels;
• genauere Bauteilmaße nach Schnittfugenkompensation;
• ein geringeres Risiko des Brennerkontakts mit dem Blech;
• einen besser vorhersehbaren Verschleiß der Verbrauchsteile.

THC ersetzt weder die richtige Schnittgeschwindigkeit noch Stromstärke, Verschleißteile, Gasversorgung oder eine steife Maschinenmechanik. Es ist ein Element des gesamten Schneidprozesses.

Was passiert bei zu großem Brennerabstand?

Ist der Abstand zu groß, wird der Lichtbogen weniger konzentriert. Die Energieübertragung in die Schnittzone kann sich verschlechtern und die Geometrie der Schnittfuge verändern.

Typische Folgen sind:

• stärkerer positiver Kantenwinkel;
• breitere Schnittfuge;
• geringere Maßgenauigkeit;
• schlechtere Qualität kleiner Löcher;
• höheres Risiko unvollständiger Schnitte bei zusätzlich falscher Geschwindigkeit;
• mehr Nacharbeit nach dem Schneiden.

Ähnliche Symptome können auch durch eine verschlissene Düse, ungeeignetes Gas, falsche Geschwindigkeit oder falsche Stromstärke entstehen. Die Fehlersuche sollte daher immer den gesamten Parametersatz berücksichtigen.

Was passiert bei zu geringem Brennerabstand?

Ein zu geringer Abstand erhöht das Risiko von Kontakt mit dem Blech, Spritzern oder verzogenem Material. Besonders beim Durchstechen ist das Risiko hoch, da sich in der Schnittzone geschmolzenes Metall und Spritzer bilden.

Mögliche Folgen sind:

• beschleunigter Verschleiß von Düse, Elektrode und Schutzkappe;
• Brennerschäden durch Kollision;
• instabiler Lichtbogen;
• Anlauffarben und mehr Grat;
• Stillstände durch Wechsel von Verschleißteilen;
• Beschädigung des Bauteils oder Unterbrechung des Schnitts.

Die Höhe muss nach den Empfehlungen für Plasmaquelle und Verschleißteilsatz eingestellt werden. Ein Wechsel von Material, Dicke, Geschwindigkeit oder Stromstärke kann neue Einstellungen erforderlich machen.

Wie funktioniert THC Schritt für Schritt?

1. Oberflächenerkennung: IHS ermittelt die Blechposition und definiert einen Bezugspunkt für die Z-Achse.
2. Einstellung der Durchstechhöhe: Der Brenner fährt auf eine sichere Höhe für Lichtbogenzündung und geringere Spritzerbelastung.
3. Durchstechen: Nach der programmierten Durchstechzeit fährt die Steuerung mit dem nächsten Programmschritt fort.
4. Übergang auf Schneidhöhe: Der Brenner fährt auf die für einen stabilen Schnitt erforderliche Höhe.
5. Laufende Höhenregelung: THC wertet ein Signal, meist die Lichtbogenspannung, aus und korrigiert die Z-Achse entsprechend den Systemeinstellungen.
6. Verfahren und nächstes Durchstechen: Der Brenner fährt auf Verfahrhöhe, um das Risiko eines Anstoßens an Teile oder Ausschnitte zu senken.

Die genaue Abfolge unterscheidet sich je nach System. Werte wie Durchstechhöhe, Durchstechzeit, Schneidhöhe, Lichtbogenspannung, THC-Verzögerung und Verfahrhöhe sollten aus den passenden Prozessdaten stammen.

Durchstechen, Löcher und Ecken – wann ist THC besonders kritisch?

THC ist bei Blechverzug sehr hilfreich, seine Reaktion kann jedoch in bestimmten Bahnabschnitten die Qualität beeinträchtigen. Das betrifft vor allem kleine Löcher, scharfe Ecken, kurze Bögen und Bereiche, in denen die Maschine abbremst.

Sinkt die Verfahrgeschwindigkeit, ändern sich die Lichtbogenbedingungen. Die Steuerung kann die Spannungsänderung als Höhenänderung interpretieren. Je nach System werden dann Funktionen wie THC-Sperre, Eckensperre, Anti-Dive oder ein zeitweises Einfrieren der Z-Achse genutzt. Sie sollten nur entsprechend den Funktionen der Steuerung und den Herstellerangaben verwendet werden.

Das Durchstechen ist ein eigener Prozessschritt. Es erfolgt in der Regel auf einer größeren Höhe als das Schneiden, um Verschleißteile vor Spritzern aus geschmolzenem Metall zu schützen. Nach dem Durchstechen fährt der Brenner auf Schneidhöhe, bevor die normale Höhenregelung der Kontur folgt.

Einfluss von THC auf Qualität und Kosten

Eine gut konfigurierte Höhenregelung kann die Zahl nachzuarbeitender Teile reduzieren und die Wiederholgenauigkeit der Fertigung verbessern. Besonders relevant sind die Vorteile bei großen Blechen, dünnem verformungsanfälligem Material, Serienfertigung und anspruchsvollen Konturen.

THC kann unterstützen bei:

• geringerem Verschleiß von Verbrauchsteilen durch Begrenzung falscher Abstände und Kollisionen;
• weniger Schleif- und Entgratarbeit;
• stabilerer Qualität bei wechselnder Blechlage;
• besserer Nutzung der Arbeitszeit des Bedieners;
• weniger ungeplanten Stillständen.

Der tatsächliche wirtschaftliche Effekt hängt von Produktionsart, Einstellqualität, Maschinenzustand, Schnittparametern und Wartungsdisziplin ab. THC garantiert keine perfekte Kante, hilft aber dabei, die dafür notwendigen Bedingungen zu halten.

Wie wählt und konfiguriert man ein THC-System?

Bei der Auswahl sollten Plasmaquelle, Maschinenbrenner, CNC-Steuerung, Z-Achsen-Antrieb, Tischtyp und geplanter Werkstoffbereich berücksichtigt werden. Die besten Ergebnisse liefert eine vollständige Lösung, bei der alle Komponenten kompatibel sind und anhand der Prozessdaten des Herstellers konfiguriert werden.

Vor der Inbetriebnahme prüfen:

• ob das System eine geeignete IHS-Methode für die verwendeten Bleche besitzt;
• ob die Plasmaquelle das korrekte Lichtbogenspannungssignal für den CNC-Betrieb bereitstellt;
• ob die Z-Achse ruhig und ohne übermäßiges Spiel arbeitet;
• ob Höhen-, Geschwindigkeits- und Stromwerte aus aktuellen Schneidtabellen stammen;
• ob die Verschleißteile zum Prozess passen und nicht verschlissen sind;
• ob die CAM-Programmierung Durchstechen, Verfahrwege, Ecken und kleine Löcher berücksichtigt;
• ob Bediener über ein Verfahren zur Qualitätsprüfung des ersten Teils verfügen.

Schneiden ohne Höhenregelung und mit THC – Vergleich

Typische Symptome einer falsch eingestellten Brennerhöhe

Wenn die Schnittqualität zwischen Bauteilen schwankt oder sich über das Blech hinweg verschlechtert, sollte nicht nur die Brennerhöhe, sondern der gesamte Prozess geprüft werden.

• starke Gratbildung;
• ungleichmäßiger oder wechselnder Kantenwinkel;
• zu breite oder unregelmäßige Schnittfuge;
• Probleme beim Durchstechen;
• schneller Verschleiß von Düse und Elektrode;
• Anstoßen des Brenners an Blech oder ausgeschnittene Teile;
• Schwingen der Z-Achse oder übermäßige Brennerbewegungen in Ecken.

Prüfen Sie vor einer Änderung der THC-Werte den Zustand der Verschleißteile, Masseleitung und Kabel, Gasdruck und Gasqualität, Schnittgeschwindigkeit, CAM-Einstellungen, Tischmechanik und Blechplanheit. Wartungsarbeiten an elektrischen Anlagen und Plasmaquelle sollten durch qualifiziertes Personal gemäß Herstelleranweisung ausgeführt werden.

FAQ

Ist THC bei jeder CNC-Plasmaanlage erforderlich?

Nicht jede einfache Anwendung benötigt eine erweiterte Höhenregelung. Für Serienfertigung, große Bleche, dünnes Material und Anforderungen an wiederholbare Qualität ist THC jedoch ein sehr wertvoller Bestandteil des Systems.

Erkennt THC die Blechoberfläche selbstständig?

Die Oberflächenerkennung übernimmt meistens IHS. THC steuert hauptsächlich die Höhe während des Schneidens. Die genaue Architektur hängt vom eingesetzten System ab.

Verbessert THC die Qualität kleiner Löcher?

Es kann auf geraden Abschnitten helfen, die richtige Höhe zu halten. Bei kleinen Löchern und kurzen Bögen muss die THC-Reaktion jedoch möglicherweise reduziert oder zeitweise deaktiviert werden. Entscheidend sind außerdem Geschwindigkeit, Schneidhöhe, Zustand der Verschleißteile und CAM-Strategie.

Warum fährt der Brenner in Ecken hoch oder herunter?

In einer Ecke bremst die Maschine meist ab, wodurch sich die Lichtbogenspannung ändern kann. Interpretiert THC dies als Höhenunterschied, kann die Z-Achse unnötig korrigiert werden. Eckensperre oder Anti-Dive können helfen, sofern sie verfügbar sind.

Zusammenfassung

THC ist eines der entscheidenden Systeme einer CNC-Plasmaanlage, weil es hilft, den richtigen Abstand zwischen Brenner und Werkstück während des Schneidens zu halten. In Verbindung mit richtigem IHS, aktuellen Schneidtabellen, intakten Verschleißteilen und einem gut vorbereiteten CAM-Programm unterstützt es Prozessstabilität und Kantenqualität.

Die besten Ergebnisse entstehen, wenn die Höhenregelung als Teil des gesamten Prozesses betrachtet wird: Blechplanheit, Durchstechparameter, Schnittgeschwindigkeit und Strategien für Löcher und Ecken sind ebenso wichtig. Eine so konfigurierte CNC-Plasmaanlage kann Nacharbeit, Verbrauchsteileinsatz und das Risiko ungeplanter Stillstände reduzieren.
