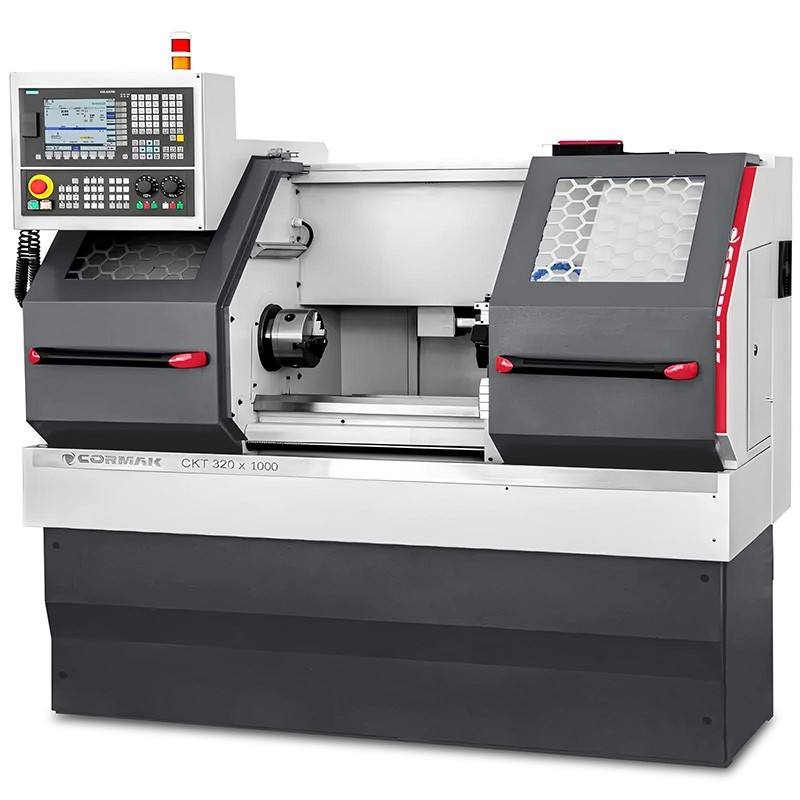

Was ist eine stufenlose Spindeldrehzahlregelung?

Eine stufenlose Drehzahlregelung erlaubt die Einstellung der Drehzahl über einen breiten Bereich, statt nur wenige feste Getriebestufen zu nutzen. In einer CNC-Drehmaschine kann die Drehzahl über Programm, Bedienung oder CAM-Ausgabe vorgegeben werden.

Das ist besonders vorteilhaft, wenn in einer Werkstatt unterschiedliche Durchmesser und Werkstoffe bearbeitet werden. So lassen sich passende Bedingungen für Schruppen, Schlichten, Einstechen, Gewinden und Plandrehen einstellen.

Allein der Drehzahlbereich bestimmt jedoch nicht die Leistungsfähigkeit der Maschine. Verfügbares Drehmoment, Spindelleistung, maximale Drehzahl, Steifigkeit von Maschine–Futter–Werkstück–Werkzeug sowie die Grenzen der Hersteller von Maschine und Spannfutter sind ebenso entscheidend.

Warum ist die Spindeldrehzahl wichtig?

Die Spindeldrehzahl ergibt sich aus der Schnittgeschwindigkeit. Zu hohe Drehzahlen können Werkzeugverschleiß beschleunigen, die Temperatur erhöhen und Rattern begünstigen. Zu niedrige Drehzahlen können Produktivität, Spanbildung oder Oberflächenqualität beeinträchtigen. Sie müssen immer zusammen mit Vorschub und Schnitttiefe betrachtet werden.

Passend gewählte Bedingungen unterstützen:

• einen stabileren Zerspanungsprozess;
• eine besser wiederholbare Oberflächenqualität;
• vorhersehbareren Schneidenverschleiß;
• eine bessere Maßkontrolle;
• ein geringeres Risiko von Schwingungen, Aufbauschneiden und Werkzeugschäden.

Die Drehzahl sollte angepasst werden, wenn sich Werkstoff, Durchmesser, Werkzeugauskragung, Spannung, Kühlschmierstoff, Bearbeitungsart oder Schneidenzustand ändern. Herstellerdaten für das Werkzeug sind der Ausgangspunkt; die endgültigen Werte müssen an Maschine und Anwendung bestätigt werden.

Wie berechnet man die Spindeldrehzahl?

Zur Abschätzung der Drehzahl wird folgende Formel verwendet:

n = (1000 × Vc) / (π × D)

In der Werkstatt wird sie häufig vereinfacht geschrieben:

n = 318 × Vc / D

• n – Spindeldrehzahl in U/min;
• Vc – Schnittgeschwindigkeit in m/min;
• D – aktueller Schnittdurchmesser in mm;
• 318 – gerundeter Wert von 1000/π.

Beispiel für Stahl

Für Stahl mit 50 mm Durchmesser bei einer orientierenden Schnittgeschwindigkeit von 120 m/min:

n = 318 × 120 / 50 = 763 U/min

Ein sinnvoller Startwert liegt bei etwa 760 U/min. Danach sollten Oberfläche, Spanform, Prozessgeräusch, Spindellast und Schneidenzustand kontrolliert werden.

Die Formel berücksichtigt nicht alle technologischen Bedingungen. Die empfohlene Schnittgeschwindigkeit hängt unter anderem von Werkstoffsorte und Härte, unterbrochenem Schnitt, Schneidengeometrie, Kühlung und gewünschter Standzeit ab.

Konstante Schnittgeschwindigkeit in CNC: G96 und Drehzahlbegrenzung

Beim CNC-Drehen kann die Spindel mit fester Drehzahl oder mit konstanter Schnittgeschwindigkeit laufen. Bei vielen Steuerungen wird konstante Schnittgeschwindigkeit mit G96 und feste Drehzahl mit G97 programmiert. Die genaue Syntax hängt von der Steuerung ab; maßgeblich ist immer die Maschinendokumentation.

Bei konstanter Schnittgeschwindigkeit steigt die Drehzahl automatisch, wenn der Werkstückdurchmesser kleiner wird. Das ist beim Plandrehen und Profilieren nützlich, weil es gleichmäßigere Schnittbedingungen über einen sich ändernden Durchmesser unterstützt.

Eine maximale Drehzahlbegrenzung ist zwingend wichtig. In der Nähe der Werkstückachse nähert sich der Durchmesser null, sodass die berechnete Drehzahl stark ansteigt. Im Programm muss eine sichere Maximaldrehzahl eingestellt werden, die Maschine, Futter, Spannung und Wuchtung des Werkstücks berücksichtigt. Die Herstellergrenzen von Maschine und Spannfutter dürfen nie überschritten werden.

Konstante Schnittgeschwindigkeit ist nicht in jedem Fall die beste Wahl. Bei unwuchtigen Werkstücken, Einschränkungen der Spannung, bestimmten Gewindeoperationen oder besonderen Prozessvorgaben können feste Drehzahlen sicherer oder technisch erforderlich sein.

Parameter für Stahl, Aluminium und Edelstahl

Die folgenden Werte sind orientierende Startbereiche für Außendrehen unter stabilen Bedingungen. Sie ersetzen weder die Daten einer konkreten Wendeschneidplatte oder eines HSS-Werkzeugs noch die Vorgaben für den jeweiligen Werkstoff. Bei unterbrochenem Schnitt, großer Auskragung, schwacher Spannung oder begrenzter Maschinenleistung sollten konservativere Werte gewählt werden.

Stahl

Bei hoher Temperatur, schnellem Verschleiß oder Rattern sollten neben Vc auch Spannung, Vorschub, Schnitttiefe, Auskragung und Kühlung geprüft werden.

Aluminium

Für Aluminium mit 40 mm Durchmesser und Vc = 300 m/min ergibt sich eine Drehzahl von etwa 2385 U/min. Vor der Anwendung müssen die maximalen Drehzahlen von Maschine, Futter und Spannung geprüft werden.

Edelstahl

Beim Drehen von Edelstahl sollte Reiben vermieden werden. Der Vorschub muss echtes Schneiden gewährleisten, statt die Schneide nur über die Oberfläche gleiten zu lassen; sonst können Kaltverfestigung und schneller Verschleiß begünstigt werden.

Vorschub und Schnitttiefe – zusammen mit der Drehzahl einstellen

Die Schnittgeschwindigkeit ist nur ein Teil der Einstellung. Beim Drehen sind auch Vorschub pro Umdrehung f in mm/U und Schnitttiefe ap in mm wichtig.

Die Vorschubgeschwindigkeit berechnet sich mit:

vf = n × f

• vf – Vorschubgeschwindigkeit in mm/min;
• n – Spindeldrehzahl in U/min;
• f – Vorschub pro Umdrehung in mm/U.

Beim Schlichten werden oft niedrigere Vorschübe genutzt, um die Oberflächenqualität zu unterstützen. Beim Schruppen können Vorschub und ap größer sein, wenn Maschinenleistung, Steifigkeit, Plattenauswahl und Spanbildung dies erlauben.

Der Vorschub sollte nicht unbegrenzt reduziert werden, um die Oberfläche zu verbessern. Ein zu kleiner Vorschub im Verhältnis zur Schneidengeometrie kann Reiben, schlechte Spanbildung und übermäßige Wärme verursachen. Der Vorschub ist anhand der Werkzeugdaten, des Eckenradius und der geforderten Oberfläche zu wählen.

Tabelle mit Beispiel-Drehzahlen

Die Tabelle verwendet n = 318 × Vc / D. Sie zeigt orientierende Drehzahlen für die genannten Schnittgeschwindigkeiten und keine universellen Einstellungen für jedes Werkzeug oder jede Werkstoffsorte.

Bei hohen Drehzahlen müssen die zulässige Drehzahl von Futter, Backen, Spannmitteln und Werkstück berücksichtigt werden. Vor dem Start sind korrekte Spannung und angemessene Wuchtung im Rahmen der Möglichkeiten des Arbeitsplatzes zu bestätigen.

Häufige Fehler bei der Drehzahlwahl

• dieselbe Drehzahl für Stahl, Aluminium und Edelstahl verwenden;
• Drehzahl nach Nenndurchmesser statt nach aktuellem Schnittdurchmesser berechnen;
• keine maximale Drehzahlbegrenzung bei konstanter Schnittgeschwindigkeit einstellen;
• Grenzen von Spannfutter, Backen und Werkstückspannung ignorieren;
• zu hohe Vc bei instabiler Spannung oder großer Werkzeugauskragung nutzen;
• Vorschub so gering wählen, dass Reiben statt stabilem Schneiden entsteht;
• mit verschlissener Platte oder Aufbauschneide arbeiten;
• unzureichende Kühlung oder Spanabfuhr einsetzen, wenn die Operation dies erfordert.

Praktisches Vorgehen zur Einstellung der Parameter

1. Werkstoff und Zustand bestimmen. Sorte, Härte, Zunder, unterbrochenen Schnitt und Oberfläche klären.
2. Werkzeug auswählen. Platte, Spanformergeometrie, Sorte, Eckenradius und Herstellerdaten prüfen.
3. Aktuellen Durchmesser D bestimmen. Er ist die Grundlage der Drehzahlberechnung.
4. Start-Vc wählen. Einen konservativen Wert aus dem empfohlenen Bereich des Werkzeugherstellers nutzen.
5. Drehzahl berechnen und Grenzen einstellen. Bei G96 eine sichere maximale Spindeldrehzahl setzen.
6. Vorschub und ap festlegen. Oberfläche, Steifigkeit, Leistung und Spanbildung berücksichtigen.
7. Probeschnitt durchführen und beobachten. Span, Oberfläche, Schwingungen, Spindellast und Schneidenzustand bewerten.
8. Immer nur einen Parameter ändern. So lassen sich Ursachen leichter erkennen und Einstellungen reproduzierbar halten.

FAQ

Was bedeutet stufenlose Spindeldrehzahlregelung?

Sie bedeutet, dass die Drehzahl über einen breiten Bereich genau eingestellt werden kann. In CNC kann sie programmgesteuert sein und sich bei konstanter Schnittgeschwindigkeit mit dem Werkstückdurchmesser ändern.

Verbessern höhere Drehzahlen immer die Oberfläche?

Nein. Die Oberflächenqualität hängt auch von Vorschub, Eckenradius, Plattengeometrie, Schneidenzustand, Spannung, Werkstoff und Schwingungen ab. Zu hohe Drehzahl kann die Werkzeugbedingungen verschlechtern.

Soll Edelstahl immer mit niedriger Drehzahl bearbeitet werden?

Die Schnittgeschwindigkeit für Edelstahl ist oft geringer als für Aluminium, aber der richtige Wert hängt von Edelstahlsorte, Platte, Kühlung und Steifigkeit ab. Nutzen Sie die Daten des Werkzeugherstellers.

Wie wählt man die Motorleistung einer Drehmaschine?

Die Leistung wird nach geplanten Operationen, maximalem Durchmesser, Schnitttiefe, Vorschüben, Werkstoffen und Leistungsbedarf gewählt. Leistung allein ersetzt weder Steifigkeit noch Spindeldrehmoment oder korrekte Spannung.

Zusammenfassung

Die stufenlose Drehzahlregelung in CNC-Drehmaschinen hilft, Schnittbedingungen an aktuellen Durchmesser, Werkstoff und Werkzeug anzupassen. Die grundlegende Berechnung bleibt n = 318 × Vc / D, doch das Ergebnis muss immer mit den Grenzen von Maschine, Futter und Spannmitteln abgeglichen werden.

Die besten Ergebnisse entstehen durch gemeinsame Auswahl von Vc, Drehzahl, Vorschub, Schnitttiefe und Kühlung. In CNC ist besonders auf konstante Schnittgeschwindigkeit und eine sichere Begrenzung der maximalen Spindeldrehzahl zu achten.
