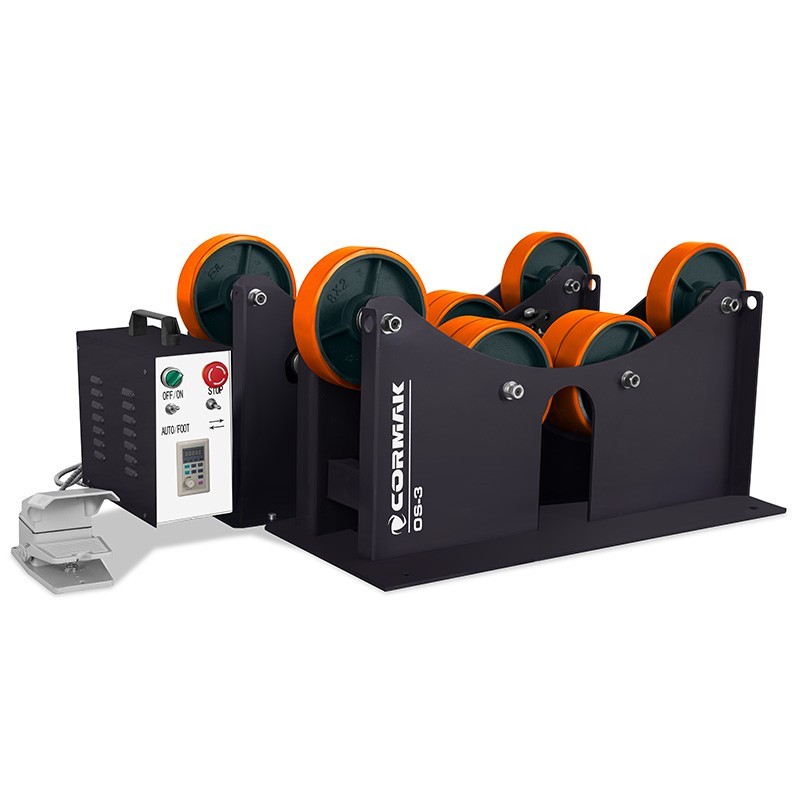

Was ist ein Schweißrotator?

Ein Schweißrotator ist ein Gerät zum kontrollierten Drehen von Rohren, Behältern, Buchsen, Zylindern und anderen annähernd zylindrischen Werkstücken. Das Bauteil liegt auf einem Rollensatz, während die angetriebene Einheit es dreht. Dadurch kann der Schweißer eine Rundnaht in einer gleichmäßigeren Arbeitsposition führen, statt ein schweres Werkstück wiederholt manuell umzusetzen oder zu drehen.

Rotatoren werden eingesetzt für:

• das Schweißen von Rohren, Stutzen und Buchsen;
• die Herstellung von Behältern, Mänteln und Wärmetauschern;
• Rundnähte in Stahlkonstruktionen;
• teilautomatisierte und robotisierte Schweißzellen;
• Anwendungen in Energie-, Prozess- und Maschinenbauindustrie.

Ein Rotator ersetzt weder die korrekte Vorbereitung des Werkstücks noch Spannmittel oder die Gefährdungsbeurteilung. Seine Aufgabe ist eine stabile Abstützung und kontrollierte Bewegung während der Arbeit.

Antrieb des Rotators – Schlüssel zu Präzision und Leistung

Der Antrieb sorgt für einen ruhigen Lauf, hält die geforderte Drehzahl und unterstützt die Stabilität bei wechselnder Belastung. Nicht nur die Motorleistung ist entscheidend, sondern auch Übersetzung, Drehmoment, Drehzahlregelung und vorgesehene Einschaltdauer.

Elektrischer Antrieb

Elektrische Antriebe sind Standard bei den meisten industriellen Rotatoren. Eine passend gewählte Motor-Getriebe-Kombination kann den erforderlichen Drehzahlbereich für die Schweißtechnik bereitstellen.

Frequenzumrichter

Ein Frequenzumrichter ermöglicht stufenlose Drehzahlregelung. Das ist besonders vorteilhaft bei langsamer, stabiler Drehung für präzise Prozesse wie WIG-Schweißen oder wenn ein Rotator verschiedene Durchmesser und Gewichte bearbeiten soll.

Servoantrieb

Servoantriebe werden in fortschrittlichen Zellen eingesetzt, die eine genaue Synchronisierung mit einem Roboter oder anderen Geräten verlangen. Dafür sind eine passende Steuerungsintegration und Sicherheitsmaßnahmen für die gesamte Arbeitszelle erforderlich.

Wichtige Antriebsparameter

• Drehzahlbereich – abgestimmt auf Schweißtechnik und Werkstückgeometrie;
• Stabilität bei niedriger Drehzahl – wichtig für präzise Schweißnähte;
• Drehmoment – Auswahl nach Gewicht, Durchmesser, Schwerpunkt und Rollwiderstand;
• Einschaltdauer – passend zur tatsächlichen Betriebszeit und Herstellerdokumentation;
• Überlastschutz – hilfreich zum Schutz des Antriebssystems.

Es gibt keinen universellen Leistungszuschlag für alle Anwendungen. Tragfähigkeit und Drehmoment sollten anhand der tatsächlichen Belastungsanordnung bestimmt werden, nicht nur nach der Masse des Werkstücks.

Rollen – ein oft unterschätztes Fundament der Stabilität

Rollen übernehmen Abstützung, Führung und Kraftübertragung auf das Werkstück. Ein ungeeignetes Rollenmaterial, zu geringer Abstand oder eine schlechte Anpassung an den Werkstückdurchmesser können Schlupf, ungleichmäßigen Lauf und Oberflächenschäden verursachen.

Stahlrollen

Sie eignen sich für schwere Anwendungen, bei denen Belastbarkeit und Verschleißfestigkeit entscheidend sind. Der Kontakt mit dem Werkstück sollte dennoch bewertet werden, wenn Oberflächenmarkierungen kritisch sind.

Polyurethanrollen

Polyurethanrollen können das Risiko von Oberflächenmarkierungen reduzieren und gute Haftung bieten. Bei der Auswahl müssen Temperatur, Tragfähigkeit, Schweißspritzer und Arbeitsumgebung berücksichtigt werden.

Gummierte Rollen

Sie bieten einen Kompromiss zwischen Haftung und Oberflächenschutz. Prüfen Sie die Beständigkeit gegen Temperatur, Öle, Kühlschmierstoffe und andere Stoffe am Arbeitsplatz.

Was sollte geprüft werden?

• einstellbarer Abstand für verschiedene Rohr- und Behälterdurchmesser;
• Tragfähigkeit des gesamten Rollensatzes und tatsächliche Massenverteilung;
• Rollendurchmesser, der die Abstützstabilität beeinflusst;
• Haftung: zu geringe Haftung verursacht Schlupf, zu hohe Widerstände belasten den Antrieb;
• Zustand der Rollenoberfläche, da Verschleiß und Verschmutzung den ruhigen Lauf beeinträchtigen.

Bei lackierten, polierten oder rostfreien Teilen sollte das Rollenmaterial vor Produktionsbeginn an einem repräsentativen Werkstück getestet werden.

Steuerung – Ergonomie und vollständige Prozesskontrolle

Das Steuerungssystem beeinflusst die Bedienbarkeit und die präzise Prozessführung. Eine gute Steuerung sollte übersichtlich, zugänglich und auf die tatsächliche Arbeitsweise abgestimmt sein.

Grundfunktionen

• stufenlose Drehzahlregelung;
• Start und Stopp;
• Drehrichtungswechsel;
• klare Statusanzeige;
• für den Arbeitsplatz vorgesehene Sicherheitsfunktionen.

Fußsteuerung

Ein Fußpedal kann helfen, wenn der Schweißer Brenner und Werkstück gleichzeitig kontrollieren muss. Die Position sollte ergonomisch sein und gegen unbeabsichtigtes Betätigen geschützt werden.

Zyklusprogrammierung

Bei Serienfertigung können gespeicherte Einstellungen, Zyklusprogrammierung oder die Kommunikation mit anderen Geräten sinnvoll sein. Sie unterstützen die Wiederholgenauigkeit, wenn Programme korrekt eingestellt und vor dem Einsatz geprüft werden.

Ergonomie

Das Bedienfeld sollte unnötige Bewegungen reduzieren, leicht ablesbar sein und gegen Spritzer sowie mechanische Beschädigungen geschützt werden.

Schweißrotator und Produktionsautomatisierung

In der Serienfertigung kann ein Rotator mit Schweißroboter, Stromquelle, Drahtvorschub, Positionierer oder SPS-Steuerung zusammenarbeiten. Die Integration kann wiederholbare Drehparameter und die Synchronisierung der Werkstückbewegung mit dem Schweißen unterstützen.

Automatisierung kann helfen bei:

• wiederholbarer Drehzahl und Drehrichtung;
• programmierten Arbeitszyklen;
• Synchronisierung mit dem Schweißprozess;
• besserer Nutzung der Arbeitszeit des Bedieners;
• stabilerer Qualität bei wiederkehrenden Werkstücken.

Sie ersetzt jedoch nicht die korrekte Werkstückvorbereitung, Parameterkontrolle, Wartung und sichere Betriebsverfahren.

Wie wählt man einen Rotator für den Betrieb aus?

Schritt 1: Werkstückparameter festlegen

Berücksichtigen Sie Mindest- und Maximalgewicht, Durchmesser, Länge, Form, Schwerpunkt und Oberflächenart. Bei unregelmäßigen Werkstücken prüfen Sie, ob eine Rollenabstützung allein ausreicht.

Schritt 2: Tragfähigkeit auswählen

Vergleichen Sie die Anforderungen des Werkstücks mit der Herstellerdokumentation und berücksichtigen Sie die reale Belastungsanordnung. Lange oder schwere Behälter können mehrere Rollensätze oder eine Antriebs- und Leerlaufkonfiguration benötigen.

Schritt 3: Rollenmaterial wählen

Passen Sie es an Belastung, Durchmesser, gewünschte Haftung und Oberflächenempfindlichkeit an. Prüfen Sie auch den Einstellbereich des Rollenabstands.

Schritt 4: Antrieb prüfen

Kontrollieren Sie Drehmoment, Drehzahlbereich, Stabilität bei niedriger Drehzahl, Einschaltdauer, Stromversorgung und Serviceverfügbarkeit. Bei geplanter Automatisierung muss die Steuerung die erforderliche Integration ermöglichen.

Schritt 5: Steuerung und Sicherheit bewerten

Legen Sie fest, ob Handsteuerung genügt oder Fußpedal, Parameterspeicher, externe Steuerung oder Robotersynchronisation benötigt werden. Berücksichtigen Sie den Schutz bewegter Zonen und sichere Betriebsregeln.

Wichtige Elemente eines Rotators – Vergleich

Häufige Fehler beim Kauf

• Auswahl des Geräts nur nach Katalogtragfähigkeit;
• Nichtbeachtung von Durchmesser, Länge und Schwerpunkt des Werkstücks;
• fehlende Analyse von Rollenmaterial und Einsatzbedingungen;
• keine stufenlose Drehzahlregelung bei Prozessen mit Anforderungen an stabilen Lauf;
• Unterschätzung der Anforderungen von Serienfertigung und Automatisierung;
• kein Serviceplan und kein Zugang zu Verschleißteilen;
• Nichtbeachtung von Schutzmaßnahmen und sicheren Betriebsregeln.

FAQ

Ist ein Schweißrotator notwendig?

Nicht in jedem Prozess, aber beim Schweißen zylindrischer Werkstücke kann er deutlich helfen, eine ergonomische Position, konstante Geschwindigkeit und wiederholbares Führen der Naht zu erhalten.

Welche Tragfähigkeit sollte gewählt werden?

Die Auswahl sollte Gewicht, Durchmesser, Länge, Schwerpunkt und Lastverteilung berücksichtigen. Nutzen Sie Herstellerdokumentation und eine Analyse der tatsächlichen Anwendung.

Lohnt sich Automatisierung?

Automatisierung ist besonders bei wiederkehrenden Serien und integrierten Arbeitszellen sinnvoll. Ihr Nutzen hängt von Produktionsvolumen, Variantenanzahl und geforderter Qualität ab.

Welche Rollen sind am besten?

Es gibt keine Einheitslösung. Stahlrollen eignen sich für schwere Arbeit, während Polyurethan- oder gummierte Rollen vorteilhaft sein können, wenn Oberflächenschutz wichtig ist. Die endgültige Auswahl hängt von Belastung, Temperatur, Haftung und Werkstückmaterial ab.

Zusammenfassung

Bei einem Schweißrotator sind drei Bereiche entscheidend: der Antrieb für ruhige und stabile Drehung, die Rollen für sichere Werkstückabstützung und die Steuerung für eine wirksame Prozesskontrolle durch den Bediener.

Die beste Auswahl ergibt sich aus der Analyse der tatsächlichen Werkstücke, der Schweißtechnik, der geplanten Belastung und der Automatisierungsanforderungen. Ein richtig ausgewählter Rotator kann Nahtqualität, Ergonomie und Wiederholgenauigkeit unterstützen, wenn er korrekt umgesetzt und sicher betrieben wird.
