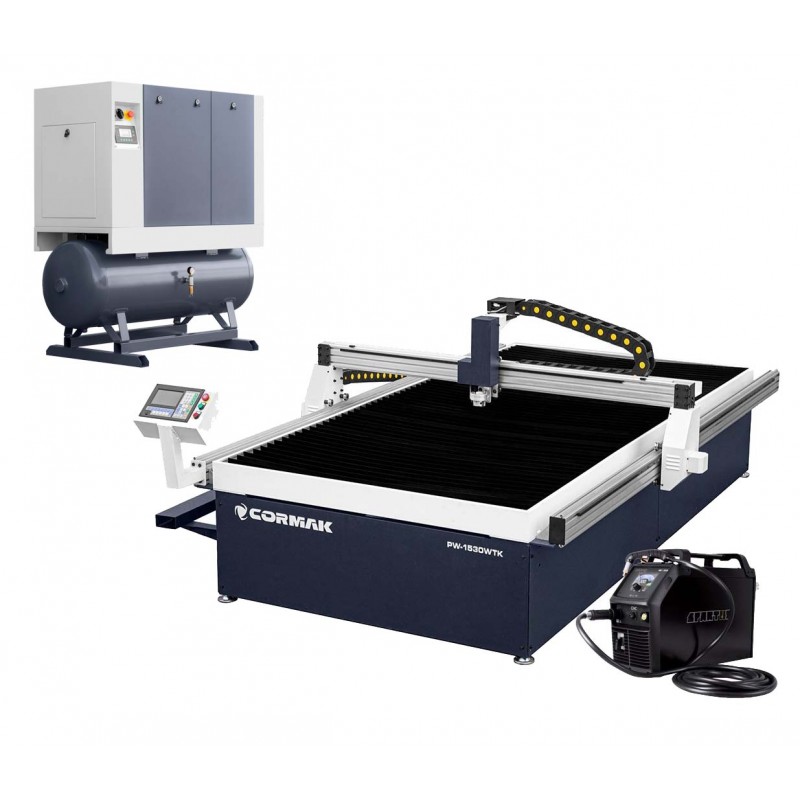

Der CNC-Plasmabrenner mit Wassertisch, komplett mit Luft 1000 Kompressor und SPARTUS ProCUT 125CNC Quelle, ist eine Maschine zum Schneiden von Teilen in jeder programmierten Form aus Blech. Die Maschine zeichnet sich durch ihre robuste Bauweise und einfache Bedienung aus. Unsere CNC-Schneidemaschine garantiert Wiederholbarkeit und hohe Schnittgenauigkeit (0,1 mm), so dass die gebrannten Formen direkt in die nächste Produktionsstufe übernommen werden können.
Der Wassertisch sorgt für einen geringeren Verbrauch von Verbrauchsmaterialien, eine bessere Schnittqualität und reduziert die Rauchentwicklung beim Schneiden. Rauch und Staub müssen nicht abgesaugt werden.
Grundwasserspiegel -keine Rauch- und Abgasabsaugung erforderlich
Die kompakten Abmessungen der Maschine ermöglichen die Platzierung an jedem beliebigen Ort
Spannungshöhenregler THC
präzise Brennereinstellung
sehr präziser Schnitt, der keine weitere Bearbeitung erfordert
Blecherkennungssystem
komfortables Bedienfeld
intuitive Maschinenbedienung
Möglichkeit zum Schneiden und Fugenhobeln in Stahl
Schulung in der Maschinenbedienung beim Käufer/Verkäufer vor Ort - individuell vereinbart
Bibliothek mit Standard-Geometrieformen
Eigenschaften und Ausstattung
Abmessungen 1850 x 3800 x 1500 mm (B x T x H), Gewicht: 1000 kg
Arbeitsbereich 1500 x 3000
Y-Achsenbereich 140 mm (Durchmesser)
Schnittgeschwindigkeit 50–7000 mm/min
Verwendung einer starren und stabilen Struktur
Grundwasserspiegel
Spannungshöhenregler
Brennerhöhenverstellungssystem
Brennerhöhen- und Stabilisierungssensor
FastCAM-Programm – auf Polnisch mit Lizenz
USB-Anschluss und interner und externer Speicher
Benutzerfreundliche Oberfläche – einfach zu bedienen, auch für Personen, die noch nie mit FastCAM-ähnlichen Programmen gearbeitet haben
Import von Zeichnungen im *.txt-Format aus jedem beliebigen Programm (z. B. AutoCAD, SolidWorks usw.)
MAKRO – eine Bibliothek mit standardmäßigen geometrischen Formen. Dadurch können Sie Figuren erstellen, ohne zeichnen zu müssen.
NESTING – automatische Anordnung von Elementen auf einem Blatt
DEMO - Zeigt den Arbeitszyklus (Pfad) ohne Einschalten der Plasma- oder Sauerstoffquelle
Technische Daten des LUFT 700 Kompressors
Kompressor
Motorleistung
5,5 kW
Abmessungen des Geräts
1250 x 600 x 850 mm
Gewicht
120 kg
Spannung
400 V/50 Hz
Abmessung Auslassdüse
1/2"
Leistung 0–6 bar
Bei 6 bar
Bei 8 bar
Bei 10 bar
Durchschnittlich 690 l/min.
650 l/min.
650 l/min.
630 L/min.
Technische Daten des IZBERG N10S Luftentfeuchters
Motorleistung
0,29 kW
Durchmesser des Luftauslass- und -einlassrohrs (BSP)
1"
Einsatz in Systemen bis zu
10 Bar
Temperatur Einlass
≤38 °C
Abmessungen
700 x 420 x 650 mm
Leistung
1500 l/min
Spannung
230 V
Gewicht
45 kg
Kühlmittelart und -menge
R134a, 400 g
Technische Daten des SPARTUS ProCUT 125CNC Quelle
Spannungsversorgung
~3 × 400 V ± 10 % 50/60 Hz
Schneidstrom [A]
20 – 100
Max. Schnittstärke [mm]
55
Einschaltdauer [%]
100
PLASMAPARAMETER
Ausgangsspannung [V]
88 - 106
Empfohlener Betriebsdruck [bar]
5,5
Luftbedarf [l/min]
250
Gasnachzündung
ja
Kontaktlose Lichtbogenzündung ohne HF
ja
2T / 4T
ja
WEITERE PARAMETER
Stromaufnahme [A]
28
Leistungsfaktor (cosφ)
0,76
Wirkungsgrad η [%]
85
Isolationsklasse
H
Schutzklasse
IP21S
Gewicht [kg]
32
Abmessungen [mm]
770 × 270 × 490
Der Plotter wird für den Transport vorbereitet, um die beweglichen Elemente zu schützen und die Größe zu reduzieren. Dies erfordert die Montage beweglicher Elemente und Abdeckungen, die beim Be- und Entladen Beschädigungen ausgesetzt sind. Wir bieten die Möglichkeit, ein komplexes Gerät zu liefern – wir vereinbaren dies individuell aufgrund der Größe der Maschine.
Hersteller: Cormak
CORMAK JERZY ZALEWSKI Straße: Brzeska 120, 08-110 Siedlce, Polen
