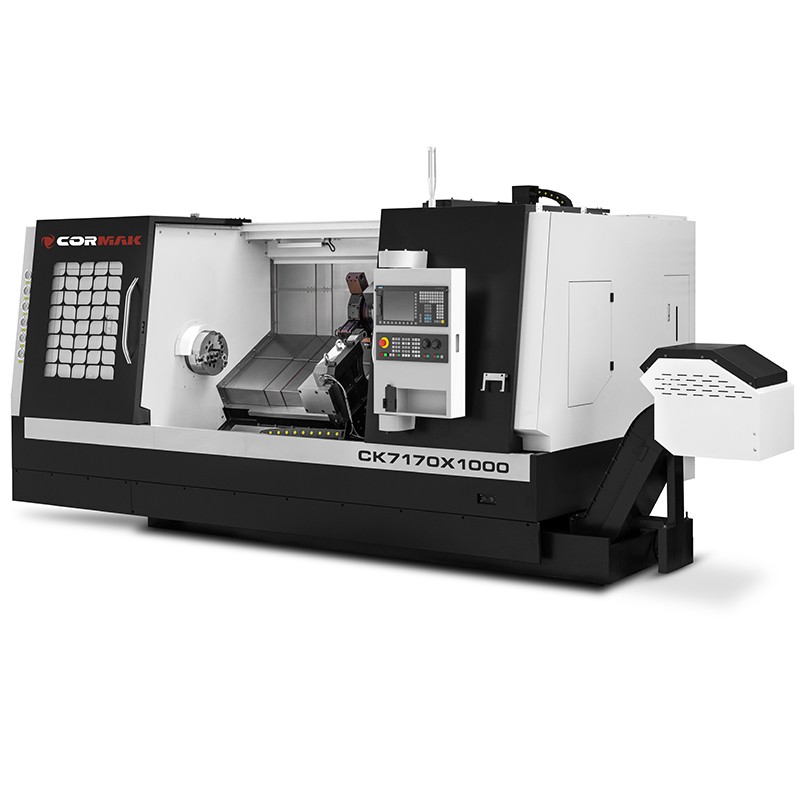

Die moderne CNC-Drehmaschine mit stabilem Schrägbett und BMT-45 Werkzeugrevolver bietet höchste Präzision, Leistung und Vielseitigkeit. Die Maschine wurde für den Produktionseinsatz entwickelt – sie ermöglicht die Komplettbearbeitung von Werkstücken mit C-Achse und angetriebenen Werkzeugen. Dank hochwertiger Komponenten von Siemens und Schneider garantiert die Drehmaschine lange Lebensdauer und Zuverlässigkeit.
Wichtigste technische Parameter
| Umlaufdurchmesser über Bett |
700 mm |
| Umlaufdurchmesser über Support |
470 mm |
| Max. Werkstücklänge |
1000 mm |
| Verfahrwege X / Z |
860/290 mm |
| Spindeldurchlass |
72 mm |
| Spindeldrehzahl |
2500 U/min |
| Spindelmotor |
SIEMENS 11 kW (15 kW) |
| Drehfutter |
Hydraulisch, 3-Backen, Ø305 mm |
| Werkzeugrevolver |
BMT 45, 12 Positionen (angetriebene Werkzeuge) |
| Positioniergenauigkeit X/Z |
0,001 mm |
| Werkzeugabmessungen |
20x20 mm |
| Hydraulischer Reitstock |
Pinole Ø90 mm, Hub 140 mm |
| Kegelsitz Reitstock |
MK5 |
| Maschinenabmessungen L/B/H |
5500 x 2300 x 2210 mm |
| Gewicht |
7200 kg |
Verfügbare Ausstattung
- Steuerung SINUMERIK 808D
- Angetriebene Werkzeuge
- Y-Achse – optionales Fräsen und Bohren außerhalb der Achse
- Linearschienen – hohe Steifigkeit und Langlebigkeit
- Kühl- und Schmiersystem – automatische Schmierung von Getriebe und Führungen
- Hydraulische Lünette Ø40 x 250 mm
- Hydraulisch gesteuerter Reitstock
- Vollverkleidung nach CE-Norm
- Klimatisierter Schaltschrank
- Späneförderer
- USB-Anschluss – schneller Import/Export von Programmen
- Servicewerkzeuge im Lieferumfang
- Satz weiche Backen
CNC-Steuerungen – Siemens Sinumerik 808D, 828D und Fanuc Oi-TF
Wir bieten professionelle CNC-Steuerungen der Marken Siemens und Fanuc, die Präzision, Effizienz und einfache Bedienung garantieren. Diese Lösungen sind ideal sowohl für kleinere Werkstätten als auch für anspruchsvolle Industrieanwendungen.
Siemens Sinumerik 808D – kompakte CNC-Steuerung für grundlegende Anwendungen
Siemens Sinumerik 808D ist eine moderne, wirtschaftliche CNC-Steuerung für Dreh- und Fräsmaschinen der Einstiegsklasse. Sie wurde für kleine und mittlere Unternehmen entwickelt und bietet:
- Intuitive Bedienung – grafische Benutzeroberfläche für einfache Programmierung und Konfiguration.
- Hohe Zuverlässigkeit – robuste Bauweise, beständig gegen harte Werkstattbedingungen.
- Breite Kompatibilität – geeignet für Maschinen mit grundlegenden technologischen Anforderungen.
- Perfekte Lösung für Einsteiger in CNC-Technologien.
Siemens Sinumerik 828D – fortschrittliche Steuerung für anspruchsvolle Anwendungen
Sinumerik 828D ist eine professionelle CNC-Steuerung für Dreh- und Fräsmaschinen mit höherer Präzision und Produktivität. Ihre Hauptmerkmale sind:
- Hohe Rechenleistung – schnelle Datenverarbeitung für dynamische und genaue Bearbeitung.
- Erweiterte Technologiezyklen – komplexe Bearbeitungszyklen, Interpolation und Werkzeugwegoptimierung.
- Kompakte, robuste Bauweise – entwickelt für harte Industrieumgebungen.
- Einfache Integration – erweiterbar um zusätzliche Automatisierungsmodule.
- Kompatibilität mit CAD/CAM – nahtlose Zusammenarbeit mit Software.
Fanuc Oi-TF – Stabilität und Präzision in der Drehbearbeitung
Fanuc Oi-TF gehört zu den beliebtesten CNC-Steuerungen für Drehmaschinen und überzeugt durch Zuverlässigkeit und einfache Bedienung. Sie bietet:
- Stabile Performance – zuverlässiger Betrieb auch bei Langzeit-Serienfertigung.
- Erweiterte Drehfunktionen – Gewindedrehen, Nuten, Bohren u.v.m.
- Intuitive Benutzeroberfläche – schnelle Programmierung dank klarer Menüstruktur.
- Breite Maschinenkompatibilität – für zahlreiche Drehmaschinentypen.
- Effiziente Prozessoptimierung – volle Kontrolle über Bearbeitungsparameter, spart Zeit und Material.
Siemens Sinumerik 828/840 Handbuch herunterladen
Siemens Sinumerik 808 Advanced Handbuch herunterladen
Die Wahl der passenden CNC-Steuerung ist entscheidend für Effizienz und Präzision. Siemens Sinumerik 808D eignet sich ideal für grundlegende Anwendungen, Siemens Sinumerik 828D für anspruchsvollere Prozesse und Fanuc Oi-TF für höchste Stabilität und Zuverlässigkeit.
Wir helfen Ihnen, die passende CNC-Steuerung für Ihre Anforderungen auszuwählen!
