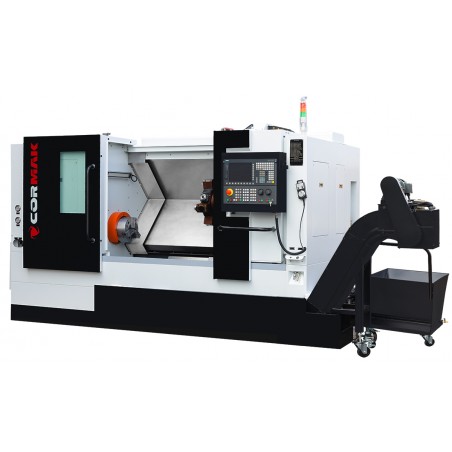

CNC-Drehmaschine CORMAK CK7160X1000 LT12 Angetriebene Werkzeuge – Präzision und Leistung in der Metallbearbeitung

CNC-Drehmaschine CORMAK CK7160X1000 LT12 ist eine fortschrittliche CNC-Drehmaschine mit Schrägbett, die für präzise Metallbearbeitung in industriellen Anwendungen entwickelt wurde. Mit angetriebenen Werkzeugen, einem 12-Stationen-Revolver und der Siemens Sinumerik 808D-Steuerung bietet sie hohe Produktivität, Zuverlässigkeit und Vielseitigkeit.

Hauptvorteile der CNC-Drehmaschine CORMAK CK7160X1000 LT12

• Vielseitige Bearbeitung: Mit angetriebenen Werkzeugen und einem 12-Stationen-Revolver ermöglicht sie Drehen, Fräsen und Bohren in einem Arbeitsgang – höhere Effizienz, kürzere Bearbeitungszeiten.
• Hohe Präzision: Positioniergenauigkeit der Achsen X/Z von 0,001 mm – perfekt für komplexe Geometrien in der Präzisionsindustrie.
• Schrägbett: Hohe Steifigkeit, optimale Spanabfuhr und lange Lebensdauer auch bei intensiver Bearbeitung harter Materialien.
• Leistungsstarke Spindel: Spindeldurchlass 52 mm, Drehzahl bis 3000 U/min, angetrieben von 11 kW Motor.
• Kompakter Arbeitsraum: Max. Werkstücklänge 1000 mm, Umlaufdurchmesser über Bett 600 mm.
• Einfache Bedienung: Steuerung Siemens Sinumerik 808D mit USB-Anschluss, benutzerfreundlicher Oberfläche und schneller Programmübertragung.
• Stabilität & Langlebigkeit: Gewicht 5600 kg, Linearführungen und CE-konforme Vollverkleidung für sichere Arbeit.
• Effizientes Kühlsystem: Automatische Schmierung von Führungen und Getrieben reduziert Verschleiß und erhöht Werkzeugstandzeiten.
• Kosteneffizienz: Kompakte Abmessungen 3700x1800x2100 mm, energieeffizienter Antrieb.
• Sicher & zuverlässig: Siemens-Komponenten und Servo-Antriebe garantieren Stabilität in rauen Umgebungen.
• Integration: CAD/CAM-Kompatibilität und Automatisierungsoptionen erleichtern Einbindung in Produktionslinien.
• Ergonomie: Vollverkleidung, Späneförderer, Halogenbeleuchtung 24V und Servicewerkzeuge inklusive.
• Flexibilität: Erweiterbar mit automatischem Werkstückauswerfer und alternativen Steuerungen (Siemens 828D, Fanuc Oi-TF).

Bauweise und Technologie

Schrägbett-Konstruktion

Das Schrägbett sorgt für hohe Steifigkeit und effektive Spanabfuhr, minimiert Vibrationen und sichert Präzision. Umlaufdurchmesser über Bett 600 mm, über Support 390 mm, max. Werkstücklänge 1000 mm.

Spindel und Antrieb

Spindel mit 52 mm Durchlass, Drehzahl bis 3000 U/min, angetrieben von 11 kW Motor. Hydraulisches 3-Backen-Futter Ø 210 mm für sichere Spannung.

Führungen und Antriebe

Linearführungen und präzise Siemens-Servoantriebe mit 800 mm Verfahrweg in der X-Achse gewährleisten Dynamik und Genauigkeit.

Steuerungssystem

Standardmäßig Siemens Sinumerik 808D (optional 828D oder Fanuc Oi-TF), USB/RS-232-Schnittstellen, Schutzart IP65, CAD/CAM-kompatibel.

Präzision und Produktivität

Industriedrehmaschine CORMAK CK7160X1000 LT12 bietet höchste Genauigkeit (0,001 mm), Effizienz und Flexibilität für komplexe Dreh-, Fräs- und Bohrarbeiten in einem Spannzyklus. 11 kW Antriebsmotor und angetriebene Werkzeuge sichern hohe Leistung.

Anwendungsbereiche

• Automobilindustrie: Wellen, Buchsen, Getriebeteile.
• Maschinenbau: Strukturteile, Gehäuse, Komponenten.
• Luftfahrtindustrie: Präzisionsteile wie Triebwerkskomponenten.
• Medizintechnik: Hochpräzise Bauteile für Geräte.
• Produktionswerkstätten: Serien- und Einzelaufträge mit hohen Genauigkeitsanforderungen.

CNC-Steuerungen – Siemens Sinumerik 808D, 828D und Fanuc Oi-TF

CNC-Drehmaschine CORMAK CK7160X1000 LT12 kann mit den CNC-Steuerungen Siemens und Fanuc ausgestattet werden:

Siemens Sinumerik 808D

• Benutzerfreundliche Bedienung, einfacher Grafik-Screen.
• Zuverlässig, Schutzart IP65.
• Kompatibel mit CAD/CAM.

Siemens Sinumerik 828D

• Hohe Rechenleistung, schnelle Datenverarbeitung.
• Erweiterte Bearbeitungszyklen.
• Einfache Automatisierungsintegration.

Fanuc Oi-TF

• Stabilität in Serienproduktion.
• Unterstützt Gewindedrehen, Nuten, Bohren.
• Intuitive Benutzeroberfläche.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Technische Daten

Standardausstattung

• Siemens Sinumerik 808D Steuerung
• 12-Stationen Revolverkopf mit angetriebenen Werkzeugen
• Angetriebene Halter ER25 gerade, 1 Stk.
• Angetriebene Halter ER25, 45°, 1 Stk.
• Werkzeughalter 20x20, 2 Stk.
• Längshalter 20x20, 1 Stk.
• Späneförderer
• Siemens-Servoantriebe
• Hydraulisches 3-Backen-Futter
• Satz weiche Backen
• Hydraulischer Reitstock
• Kühlsystem
• Automatisches Schmierungssystem
• 24V Halogenbeleuchtung
• Bedienungsanleitung

Optionale Ausstattung

• Automatischer Werkstückauswerfer
• Alternative Steuerungen: Siemens 828D, Fanuc Oi-TF

Warum CORMAK?

Mit über 20 Jahren Erfahrung liefert CORMAK zuverlässige CNC-Drehmaschinen für die Industrie. Alle Maschinen erfüllen CE-Sicherheitsnormen und werden durch professionellen Service unterstützt.

Wir helfen Ihnen, die passende CNC-Steuerung für Ihre Anforderungen auszuwählen!

Kontaktieren Sie uns
