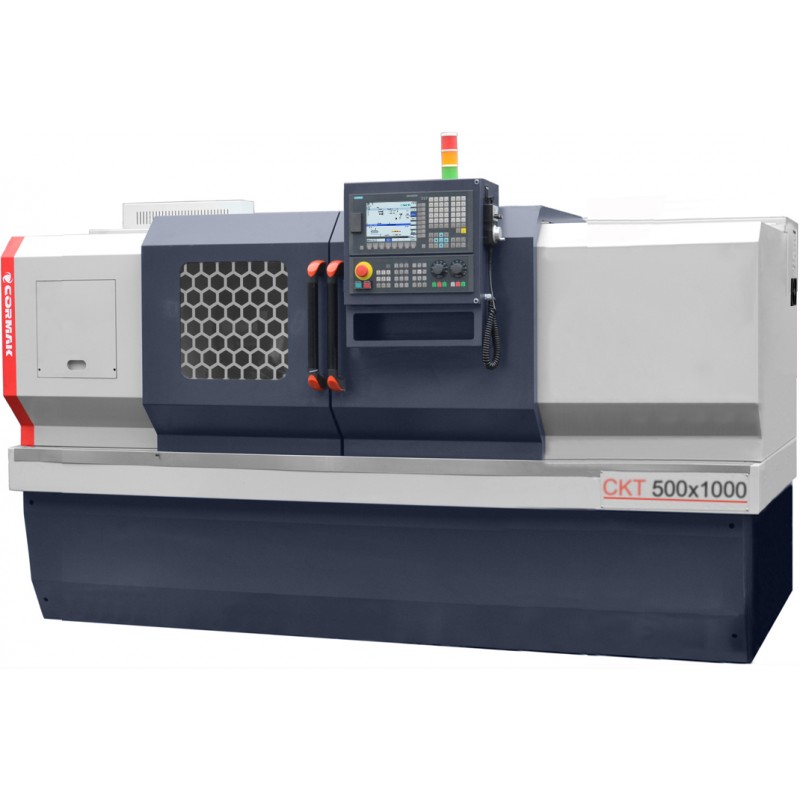

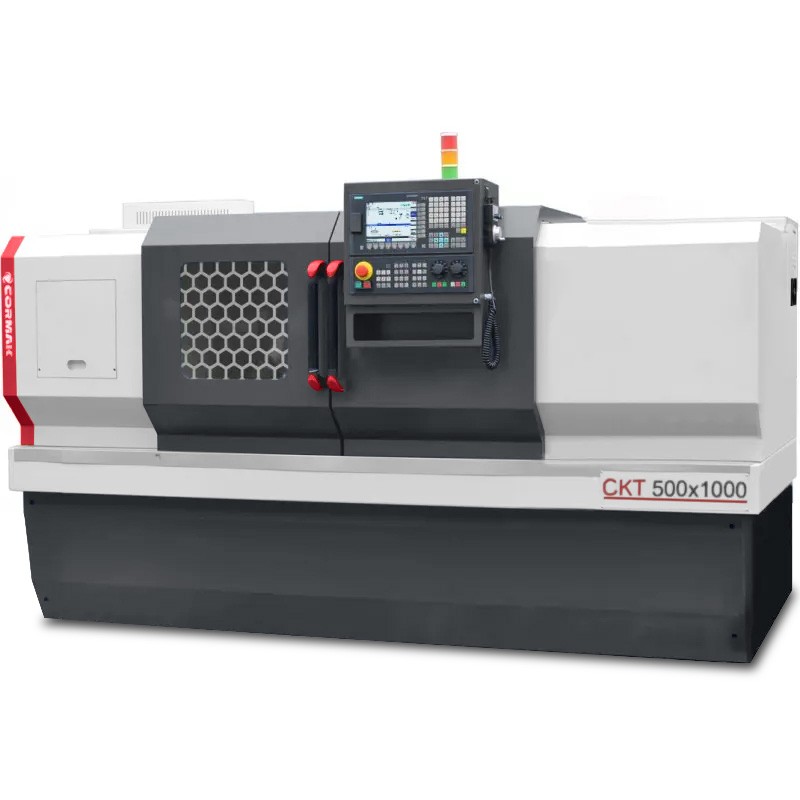

CNC-Drehmaschine CKT 500x1000 – Präzision und Zuverlässigkeit in der Metallbearbeitung

CNC-Drehmaschine CKT 500x1000 ist eine fortschrittliche numerisch gesteuerte Drehmaschine, die für die präzise Metallbearbeitung in mittelgroßen und großen Industriebetrieben entwickelt wurde. Ausgestattet mit der Steuerung Siemens Sinumerik 808D sowie einem hydraulischen Drehfutter, gewährleistet sie hohe Genauigkeit, Effizienz und einfache Bedienung und erfüllt die Anforderungen moderner Produktionsprozesse.

Hauptvorteile der CNC-Drehmaschine CKT 500x1000

CNC-Drehmaschine für Metall CKT 500x1000 ist eine professionelle Lösung für die Industrie, die fortschrittliche Technologie mit solider Konstruktion verbindet, konzipiert für Betriebe, die präzise Zerspanung erfordern. Als Industrielle Drehmaschine ermöglicht sie komplexe Operationen wie Außendrehen, Innendrehen, Kugeldrehen, Gewindeschneiden, Bohren, Stechen sowie Konturdrehen und gewährleistet höchste Detailqualität. Ihre wichtigsten Vorteile umfassen:

• Außergewöhnliche Bearbeitungsgenauigkeit: Maximale Drehdurchmesser über Bett 500 mm und über Schlitten 280 mm, mit einer Oberflächenrauheit von Ra1.6, garantieren exzellente Oberflächengüte.
• Flexibles Spindelsystem: Drehzahlbereich 200–1800 U/min (oder 200–1200 U/min bei Spindelbohrung 91 mm) sowie Spindelbohrung 75 mm (Option 91 mm) ermöglichen die Bearbeitung verschiedenster Materialien, von Stahl bis Leichtmetalllegierungen.
• Intuitive Steuerung: Das System Siemens Sinumerik 808D mit Siemens-Servoantrieben bietet einen speziellen Modus für Anwender konventioneller Maschinen und reduziert die Einstiegshürde in die CNC-Bearbeitung.
• Stabile Konstruktion: Nettogewicht 2900 kg und Abmessungen 2355x1520x1860 mm gewährleisten Stabilität bei der Bearbeitung von Werkstücken bis zu 1000 mm Länge.
• Werkzeugeffizienz: 6-Positionen-Revolverkopf (Option 8 Positionen) für Werkzeuge 25x25 mm beschleunigt den Werkzeugwechsel und verkürzt die Produktionszyklen.
• Schnelles Einrichten: Komfortable Einrichtung von Werkzeugen, Nullpunkten und Korrekturen ohne Programmierung – ideal für Einzelteilfertigung.
• Erhöhte Sicherheit: Handräder und Geschwindigkeitsbegrenzung ermöglichen präzises und sicheres Manövrieren und minimieren Fehler.
• Langlebigkeit der Komponenten: Automatisches Schmiersystem für Getriebe und Führungen reduziert Verschleiß und verlängert die Lebensdauer.
• Optimale Kühlung: Das Kühlsystem sorgt für thermische Stabilität und schützt Werkzeuge und Werkstücke bei intensiver Bearbeitung.
• Breite Einsatzmöglichkeiten: Entwickelt für präzises Drehen in der mechanischen Industrie, im Automobil- und Werkzeugbau, sowohl für Serien- als auch Kleinserienfertigung.
• Betriebskostenoptimierung: Hauptmotorleistung 7,5 kW (Option 11 kW) kombiniert hohe Effizienz mit geringem Energieverbrauch.
• Integration mit Bearbeitungszyklen: Zusammenarbeit mit Drehzyklen wie Querdrehen, Kegeldrehen, Gewindeschneiden oder Bohren, erfordert nur die Eingabe grundlegender Parameter – keine G-Codes nötig.
• Fortgeschrittene Automatisierung: Hydraulisches 3-Backenfutter und hydraulischer Reitstock steigern die Effizienz besonders in der Serienproduktion.
• Personalisierung: Umfangreiche Optionen wie Fanuc Oi-TF-Steuerung, Späneförderer, Stangenlader oder CAD/CAM-Software passen die Maschine an spezifische Anforderungen an.
• Europäische Sicherheitsstandards: CE-Zertifizierung bestätigt die Einhaltung strenger Arbeitssicherheitsnormen.

Konstruktion und Technologie der CNC-Drehmaschine CKT 500x1000

Industrielle CNC-Drehmaschine CKT 500x1000 wurde für Zuverlässigkeit und Präzision unter anspruchsvollen Produktionsbedingungen entwickelt. Wichtige Konstruktionsmerkmale sind:

• Massives Maschinenbett: Robuste Konstruktion mit 2900 kg Nettogewicht minimiert Vibrationen und sichert Stabilität während der Bearbeitung.
• Hochleistungs-Spindel: Spindelbohrung 75 mm (Option 91 mm) und Drehzahl 200–1800 U/min (oder 200–1200 U/min) ermöglichen vielseitige Anwendungen.
• Revolverkopf: 6-Positionen (Option 8) für Werkzeuge 25x25 mm ermöglicht schnelle Werkzeugwechsel.
• Hydraulischer Reitstock: Mit max. Hub 120 mm für präzise Werkstückabstützung.
• Hydraulisches 3-Backenfutter: Sorgt für sicheren Halt und höhere Effizienz in der Serienfertigung.
• Siemens-Servoantriebe: Gewährleisten gleichmäßige Bewegungen und hohe Positioniergenauigkeit.
• Automatisches Schmiersystem: Zentralschmierung für Getriebe und Führungen reduziert Verschleiß.
• Kühlsystem: Hält optimale Temperaturen für hohe Bearbeitungsqualität.
• Halogenbeleuchtung 24V: Gewährleistet optimale Sicht im Arbeitsbereich für Präzision und Sicherheit.

Präzision und Leistung

Numerisch gesteuerte Drehmaschine CKT 500x1000 bietet außergewöhnliche Genauigkeit durch Siemens Sinumerik 808D und Siemens-Servoantriebe. Fortgeschrittene Zyklen wie Querdrehen, Kegeldrehen, Gewindeschneiden, Stechen und Konturdrehen vereinfachen die Programmierung und verkürzen Bearbeitungszeiten. Oberflächenrauheit Ra1.6, Vorschubgeschwindigkeit der Achse X (8 m/min) und Z (10 m/min) sowie die Möglichkeit, Werkstücke bis 500 mm Durchmesser und 1000 mm Länge zu bearbeiten, gewährleisten hohe Qualität und Effizienz.

Anwendungen der CNC-Drehmaschine für Metall CKT 500x1000

CNC-Drehmaschinen für Metall wie die CKT 500x1000 finden Einsatz in verschiedenen Branchen, darunter:

• Mechanische Industrie: Fertigung von Wellen, Buchsen, Flanschen und Präzisionsteilen.
• Automobilindustrie: Bearbeitung von Motor-, Getriebe- und Fahrwerkskomponenten.
• Werkzeugbau: Herstellung von Gewinden, Nuten und komplexen Geometrien.
• Serien- und Kleinserienfertigung: Ideal für mittlere Serien sowie schnelle Herstellung von Einzelteilen in F&E-Abteilungen.

Die Maschine ist die ideale Wahl für Betriebe, die eine vielseitige und zuverlässige CNC-Drehmaschine suchen.

Standardausstattung

• Steuerung SIEMENS SINUMERIK 808 Advanced
• Siemens-Servoantriebe
• Hydraulisches 3-Backenfutter
• 6-Positionen-Revolverkopf
• Satz weiche Backen
• Hydraulischer Reitstock
• Kühlsystem
• Automatisches Schmiersystem für Getriebe und Führungen
• Halogenbeleuchtung 24V
• Bedienungsanleitung
• CE-Zertifizierung

Sonderausstattung

• Siemens Sinumerik 828D
• Mitlaufende Lünette
• 8-Positionen-Revolverkopf
• Hydraulisches Futter
• Hydraulischer Reitstock
• Feste Lünette
• Werkzeugtaster
• Späneförderer
• Zusätzliche weiche Backen
• Harte Backen
• Spannzangenfutter
• Fertigteile-Greifer
• Stangenlader
• Werkzeughalter
• CAD/CAM-Software

Technische Daten

CNC-Steuerungen – Siemens und Fanuc

CNC-Drehmaschine CKT 500x1000 bietet fortschrittliche CNC-Steuerungen wie Siemens Sinumerik 808D, Siemens Sinumerik 828D sowie Fanuc Oi-TF, die Präzision, Zuverlässigkeit und Benutzerfreundlichkeit gewährleisten:

SIEMENS SINUMERIK 808 Advanced

• Intuitive Bedienung: Einfach zu bedienen, ideal für kleinere Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Konstruktion, resistent gegen harte Industriebedingungen.
• Kosteneffizienz: Für grundlegende Dreh- und Fräsanwendungen optimiert.

Siemens Sinumerik 828D

• Hohe Rechenleistung: Unterstützt dynamische Bearbeitung und komplexe Zyklen.
• CAD/CAM-Integration: Erleichtert die Zusammenarbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Werkzeugwegoptimierung und Ausbau durch Zusatzmodule möglich.

Fanuc Oi-TF

• Stabilität: Hohe Zuverlässigkeit für Serienproduktion und Dauerbetrieb.
• Fortgeschrittene Drehzyklen: Ideal für präzise Operationen wie Gewindeschneiden und Nutendrehen.
• Benutzerfreundlichkeit: Übersichtlich und schnell zu programmieren.
