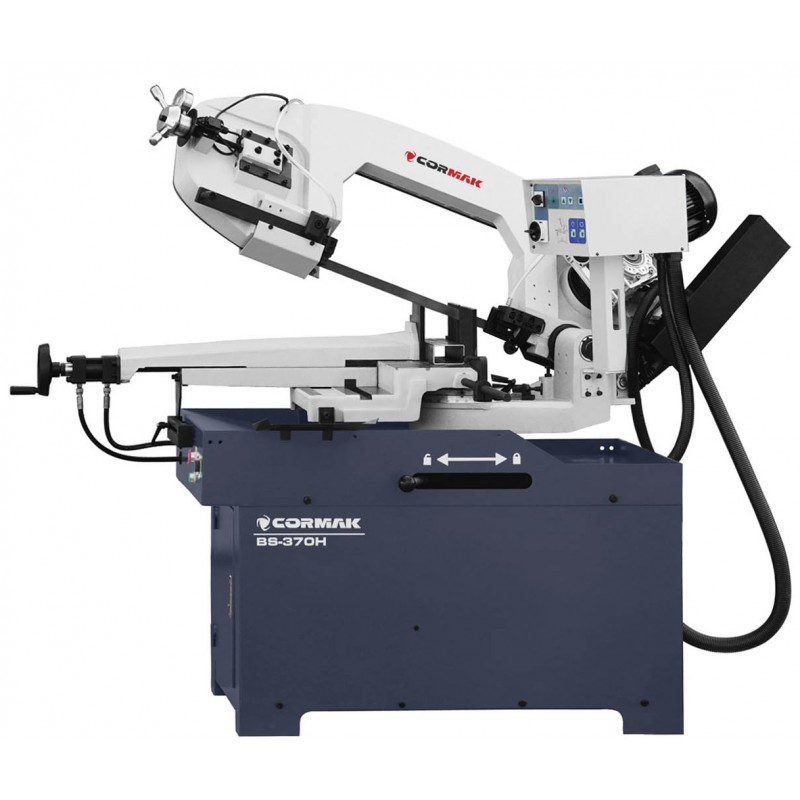

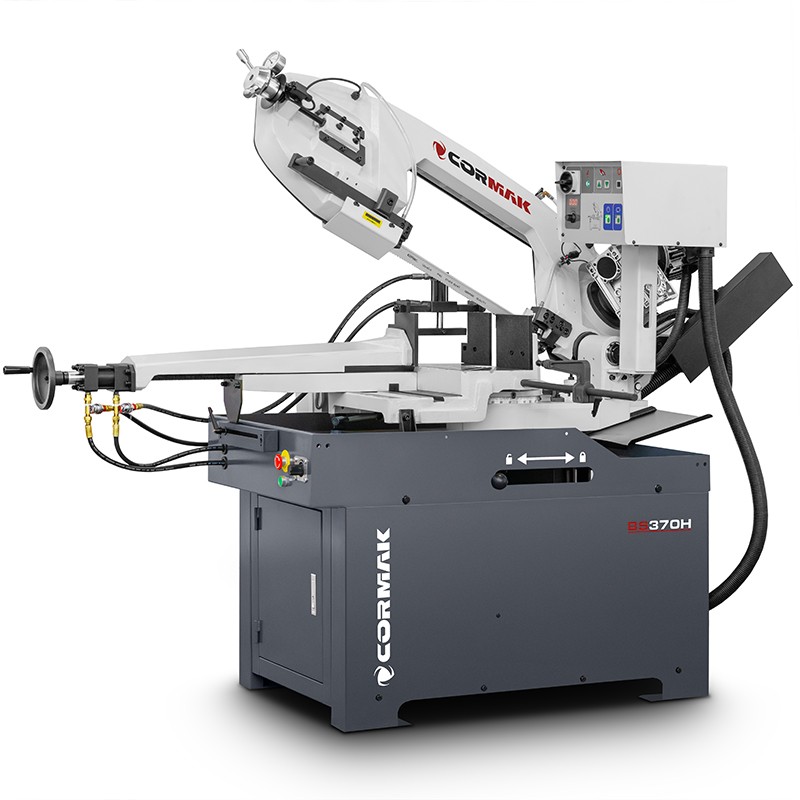

Halbautomatische Metallbandsäge CORMAK BS370H

Halbautomatische Metallbandsäge CORMAK BS370H

CORMAK BS370H ist eine robuste halbautomatische Bandsäge für präzises Schneiden von Rohren, Profilen und Vollmaterial.

Die neue Version wurde mit einem oberen Niederhalter für Bündelschnitte sowie einer stufenlosen Bandgeschwindigkeitsregelung über Frequenzumrichter im Bereich von 20–90m/min ausgestattet. Diese Lösungen erweitern die Einsatzmöglichkeiten der Maschine und erleichtern die Anpassung der Arbeitsparameter an die Art des bearbeiteten Materials.

Wichtigste Vorteile

• Oberer Materialniederhalter – stabiles und effizientes Bündelschneiden.
• Stufenlose Regelung 20–90m/min – Wahl der Bandgeschwindigkeit per Frequenzumrichter.
• Halbautomatischer Betrieb – hydraulisches Spannen des Materials sowie Senken und Heben des Arms.
• Schnitte im Winkelbereich von -45° bis +60° – breites Spektrum an auszuführenden Arbeiten.
• Hydraulisch gesteuerter Schraubstock – schnelles und wiederholbares Spannen des Materials.
• Stufenlose Regelung des Armsenkens – größere Kontrolle über den Schnittverlauf.
• Führungen mit Hartmetallplatten und Lagern – präzise Bandführung.
• Kühlsystem mit geschlossenem Kreislauf – Kühlung der Schnittzone und Wärmeabfuhr.
• Bandspannsensor – komfortable Kontrolle der korrekten Bandsägeblattspannung.
• Automatischer Stopp nach Bandriss – zusätzlicher Schutz der Maschine.

Effizientes Bündelschneiden

Der eingesetzte obere Niederhalter ermöglicht die Stabilisierung mehrerer übereinander angeordneter Elemente. Dies ist besonders nützlich beim serienmäßigen Trennen von Profilen, Rohren und anderen Materialien mit wiederholbaren Abmessungen.

Das Material wird sowohl durch den Schraubstock als auch von oben gehalten, wodurch das Verschieben und Anheben einzelner Elemente des Bündels beim Durchlauf des Bandes begrenzt wird.

Stufenlose Bandgeschwindigkeitsregelung

Die Bandgeschwindigkeit kann stufenlos im Bereich von 20 bis 90m/min geregelt werden. Der Frequenzumrichter ermöglicht die Anpassung der Arbeitsparameter an Materialart, Querschnitt und die Art des ausgeführten Schnitts.

Der Bediener ist nicht auf zwei werkseitig voreingestellte Geschwindigkeiten beschränkt. Er kann die Bandbewegung genauer unter anderem für das Schneiden von dünnwandigen Profilen, Rohren, Formprofilen und Vollmaterial anpassen.

Halbautomatischer Arbeitszyklus

Nach dem Positionieren des Materials und dem Starten des Zyklus führt die Maschine automatisch die einzelnen Schneidphasen aus:

1. der hydraulische Schraubstock spannt das Material,
2. der Sägebügel senkt sich mit eingestellter Geschwindigkeit,
3. das Band führt den Schnitt aus,
4. der Endschalter erkennt das Zyklusende,
5. der Bügel wird hydraulisch in die Ausgangsposition angehoben.

Der Bediener konzentriert sich in erster Linie auf das Positionieren und Zuführen des Materials, während der eigentliche Schneidzyklus kontrolliert und wiederholbar abläuft.

Präzise Bandführung

Die Bandführungen verwenden Hartmetallplatten und Lager. Diese Lösung gewährleistet eine stabile Führung des Bandsägeblatts und hilft, die Geradlinigkeit des Schnitts beizubehalten.

Der steife Bügel und der aus Sphäroguss gefertigte Körper verringern die Anfälligkeit der Konstruktion für Verwindungen, was beim Schneiden größerer Querschnitte und von Vollmaterial von Bedeutung ist.

Gerade und Winkelschnitte

Der schwenkbare Bügel ermöglicht Schnitte im Bereich von -45° bis +60°. Das Material kann in einer Position verbleiben, und der Bediener stellt den entsprechenden Winkel des Sägebügels ein.

Stabile Konstruktion und Kühlsystem

Der Bandantrieb wird über ein Schneckengetriebe übertragen. Der gusseiserne Arbeitstisch und die massive Basis sorgen für eine stabile Abstützung der Maschine während des Betriebs.

Der obere Teil der Basis bildet eine Wanne zum Sammeln von Kühlmittel und beim Schneiden entstehenden Spänen. Eine leistungsstarke Pumpe arbeitet im geschlossenen Kreislauf und leitet das Kühlmittel direkt in die Bearbeitungszone.

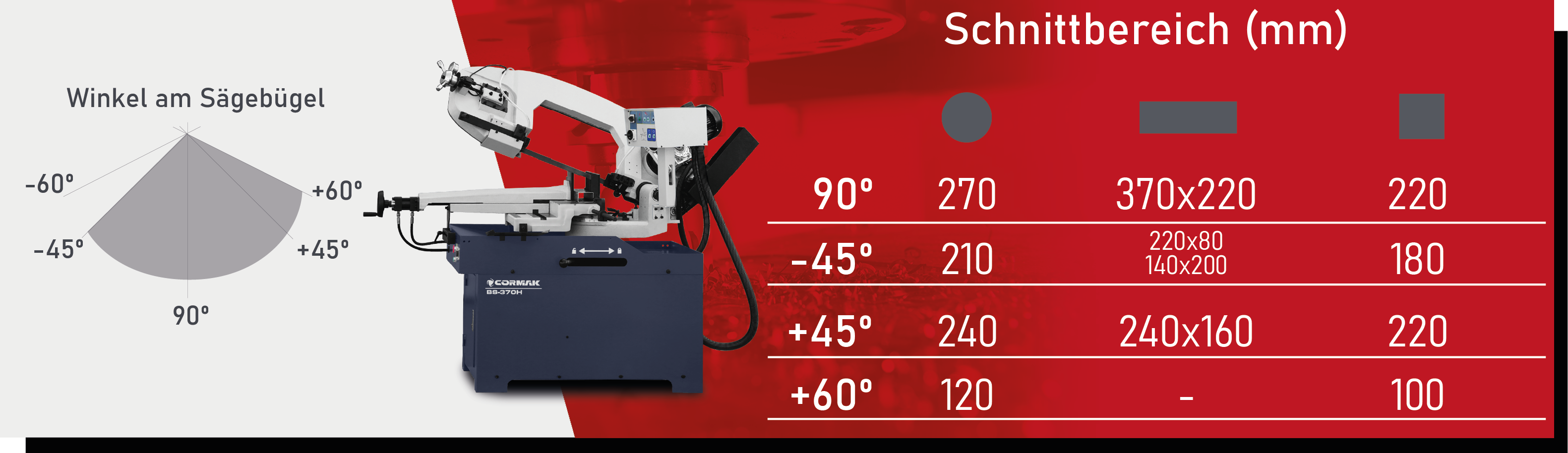

Technische Parameter

Anwendung

Die CORMAK BS370H ist bestimmt zum Schneiden von:

• Stahl- und Metallrohren,
• geschlossenen und offenen Profilen,
• Winkeln und Formprofilen,
• Stangen und Vollmaterial,
• Einzelelementen,
• Materialbündeln, die für Serienschnitte vorbereitet sind.

Warum lohnt es sich, CORMAK BS370H zu wählen?

Das Modell BS370H verbindet einen breiten Winkelschneidbereich, einen halbautomatischen Arbeitszyklus, hydraulische Materialspannung sowie eine robuste Gusseisenkonstruktion. Der obere Niederhalter erweitert die Möglichkeiten der Maschine um komfortables Bündelschneiden, während der Frequenzumrichter mit einer Regelung von 20–90m/min eine genauere Anpassung der Bandarbeit an das bearbeitete Material ermöglicht.
