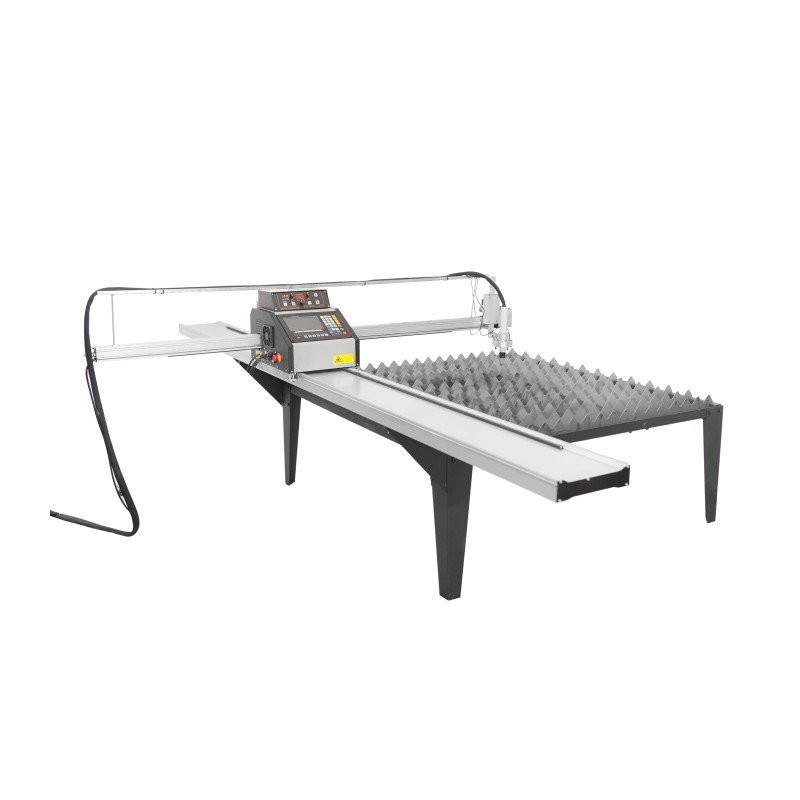

Merkmale der CNC-Plasma- und Brennschneidanlage ZZ 1500×3000
Die CNC-Plasma- oder Autogenschneidanlage CNC1 ist ein mobiles Gerät zum konturgenauen Schneiden von Blechteilen. Die Maschine muss nicht am Boden verankert werden, was die Montagezeit erheblich verkürzt. Zudem kann die Maschine an jedem Ort in der Halle aufgestellt werden, ohne dass teure Fundamente erforderlich sind.
Die Maschine ist mit einem hochwertigen Fahrantriebssystem ausgestattet, das in Kombination mit dem geringen Gewicht des Portals den Plotter zu einer der schnellsten Maschinen auf dem Markt macht. Die Maschine kann sowohl für manuelles als auch automatisiertes Schneiden eingesetzt werden. Sie ist mit einer digitalen Steuerung ausgestattet, die das Schneiden komplexer Formen ermöglicht. Dieses Modell des CNC-Plasmaplotters eignet sich hervorragend für den Einsatz in der Schiffbau-, Maschinenbau- und Energieindustrie. Das Modell CNC1 verwendet ein präzises Führungssystem in den Achsen X und Y.
Der Arbeitsprozess der Schneidanlage wird durch ein elektronisches Produktionssystem Sino-USA gesteuert, das sich durch hohe Präzision auszeichnet und Fehler während der Arbeit eliminiert. Die Maschine ist sehr einfach zu programmieren. Eine manuelle Programmierung für einfache Formen sowie eine automatische für komplexe Figuren ist möglich. Das Display zeigt das Schneidmuster und die Brennerbewegung an.
Für eine einfache Programmierung wird die Maschine mit der Originalsoftware FastCAM geliefert. Die Software ist in deutscher Sprache verfügbar, was die Bedienung erleichtert.
FastCAM ist eine CAD/CAM-Technologiesoftware zur Konstruktion und Definition von Schneidpfaden für Werkstücke, die auf CNC-Schneidanlagen geschnitten werden. Das Programm wird im Büro auf einem stationären oder tragbaren Computer installiert. Nach der Definition der Schneidparameter wird ein fertiger Steuerungscode erzeugt, der in die Maschinensteuerung übertragen wird. Die Software FastCAM ist Teil der Standardausstattung unserer Maschinen.
CNC-Plasma- und Brennschneidanlage ZZ 1500×3000 – Grundinformationen:
- Benutzerfreundliche Oberfläche – einfache Bedienung auch für Anwender ohne Erfahrung mit FastCAM
- Import von Zeichnungen im *.txt-Format aus Programmen wie AutoCAD, SolidWorks usw.
- MAKRO – Bibliothek mit Standardformen ermöglicht das Erstellen von Figuren ohne CAD-Zeichnung. Das Programm stellt 2D-Formen bereit.
- NESTING – optimale Materialausnutzung durch automatische Anordnung der Elemente auf dem Blech
- DEMO – zeigt den Arbeitszyklus (Pfad) ohne Aktivierung der Plasmaquelle oder des Gases
SPANNUNGSGESTEUERTER HÖHENREGLER:
Die Maschine ist mit THC (spannungsgesteuerter Höhenregelung des Plasmabrenners) ausgestattet. Präzise Regelung (+/– 0,1 mm) des Abstands zwischen Plasmabrenner und Blech während des Schneidens. Höhere Genauigkeit und keine Fehler, die bei kapazitiven Sensoren oder Rollen-Tastern auftreten. Die Parameter des Reglers werden automatisch aus der Tabelle für automatische Schneidparameter übernommen.
Technische Daten der CNC-Plasma- und Brennschneidanlage ZZ 1500×3000
|
STROMVERSORGUNG
|
230 V
|
|
LCD
|
7" Farbe
|
|
CODEFORMAT
|
G-Code
|
|
Z-ACHSENBEREICH
|
120 mm
|
|
ARBEITSBEREICH
|
1500 mm × 3000 mm
|
|
SCHNEIDGESCHWINDIGKEIT
|
50–3000 mm/min
|
Bilder dienen nur zur Veranschaulichung, das Gerät wird ohne Tisch verkauft.
