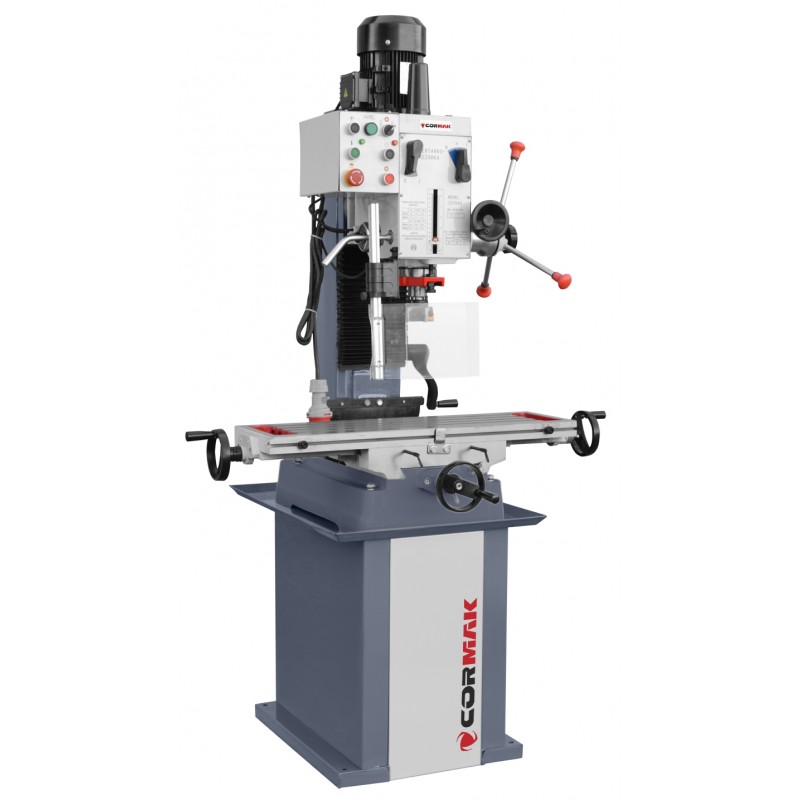

Frezarko-wiertarka ZX7045 230V

Frezarko-wiertarka ZX7045 230V to uniwersalna maszyna do precyzyjnej obróbki metalu, przeznaczona do wiercenia, rozwiercania, gwintowania oraz frezowania powierzchni i rowków. Sztywna konstrukcja z ciężkich odlewów żeliwnych, duży stół krzyżowy oraz głowica obracana w zakresie ±90° umożliwiają realizację szerokiego zakresu prac warsztatowych przy zachowaniu stabilności i powtarzalności obróbki.

Wiertarko frezarka ZX7045 230V – stabilna frezarka konwencjonalna do metalu do wiercenia, gwintowania i frezowania

Wiertarko frezarka ZX7045 została zaprojektowana jako uniwersalne stanowisko obróbcze dla zakładów, które wykonują jednostkową i małoseryjną obróbkę elementów stalowych, żeliwnych oraz wykonanych z metali nieżelaznych. Maszyna pozwala wykonywać otwory o średnicy do 45 mm, frezowanie czołowe do 80 mm, frezowanie walcowo-czołowe do 28 mm oraz gwintowanie do M12.

Konstrukcja oparta na masywnych elementach żeliwnych ogranicza drgania podczas obróbki, co ma bezpośredni wpływ na jakość powierzchni oraz trwałość narzędzi. Regulacja wysokości zespołu frezarskiego realizowana jest na suporcie, bez konieczności przesuwania głowicy po kolumnie, dzięki czemu ustawienie maszyny pozostaje stabilne podczas zmiany wysokości roboczej.

Główne atuty maszyny

• Ciężki odlew żeliwny zapewniający wysoką sztywność konstrukcji i skuteczne tłumienie drgań.
• Stół roboczy 820 x 240 mm umożliwiający stabilne mocowanie detali i oprzyrządowania.
• Przesuw stołu 550 x 170 mm pozwalający na wygodne pozycjonowanie obrabianego elementu.
• Prowadnice w kształcie jaskółczego ogona zapewniające stabilne prowadzenie stołu i dokładność ruchów roboczych.
• 6 prędkości wrzeciona w zakresie od 95 do 1600 obr/min umożliwiających dopasowanie parametrów do obrabianego materiału i średnicy narzędzia.
• Lewe i prawe obroty wrzeciona
• Głowica obrotowa ±90° umożliwiająca obróbkę pod kątem.
• Stożek wrzeciona MT4 pozwalający na współpracę z szeroką gamą narzędzi i oprawek.
• Szlifowane koła zębate zapewniające równomierną i cichą pracę przekładni.
• Podstawa maszyny dostępna w opcji dodatkowej.

Budowa i technologia

ZX7045 wykorzystuje klasyczne rozwiązania konstrukcyjne stosowane w przemysłowych maszynach konwencjonalnych. Masywny korpus oraz kolumna zapewniają stabilne podparcie zespołu wrzeciona, natomiast precyzyjnie szlifowana powierzchnia stołu krzyżowego umożliwia dokładne ustawienie obrabianego detalu. Prowadnice typu jaskółczy ogon zwiększają sztywność układu i ograniczają niepożądane luzy podczas przemieszczania stołu.

Wrzeciono ze stożkiem MT4 oraz skokiem 120 mm pozwala prowadzić zarówno typowe operacje wiertarskie, jak i prace frezarskie. Maksymalna odległość końcówki wrzeciona od stołu wynosi 475 mm, dzięki czemu możliwa jest obróbka detali o zróżnicowanych gabarytach.

Precyzja i wydajność pracy

Połączenie stabilnego żeliwnego korpusu, dużej powierzchni roboczej oraz wielostopniowej przekładni wrzeciona pozwala dobrać parametry skrawania do konkretnej operacji. Zakres prędkości 95–1600 obr/min umożliwia pracę zarówno przy większych średnicach narzędzi, jak i podczas operacji wymagających wyższych obrotów.

Silnik o mocy 1,1 kW / 1,5 KM zapewnia odpowiednią rezerwę mocy podczas standardowych prac wiertarskich i frezarskich. Wersja zasilana napięciem 230 V pozwala użytkować maszynę również w warsztatach bez dostępu do instalacji trójfazowej.

Zastosowanie

Ta frezarka konwencjonalna do metalu sprawdzi się w warsztatach narzędziowych, działach utrzymania ruchu, serwisach technicznych, zakładach ślusarskich i produkcyjnych oraz w pracowniach wykonujących obróbkę jednostkową i prototypową. Konstrukcja maszyny umożliwia realizację takich operacji jak:

• wiercenie i rozwiercanie otworów,
• gwintowanie do M12,
• frezowanie czołowe,
• frezowanie walcowo-czołowe,
• wykonywanie rowków i wrębów,
• obróbka powierzchni płaskich i elementów ustawionych pod kątem.

Dane techniczne

Wyposażenie standardowe

• trzpień uchwytu wiertarskiego MK4/B18
• podręczne narzędzia
• uchwyt wiertarski 3-16 mm/B18
• tuleja redukcyjna MK4/MK3
• tuleja redukcyjna MK3/MK2
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

Frezarko-wiertarka ZX7045 – uniwersalne stanowisko do obróbki metalu

ZX7045 łączy funkcjonalność wiertarki kolumnowej i klasycznej frezarki konwencjonalnej, ograniczając konieczność stosowania kilku oddzielnych maszyn. Szeroki zakres prędkości wrzeciona, duży stół roboczy, głowica uchylna oraz możliwość rozbudowy o dodatkowe oprzyrządowanie czynią ją praktycznym rozwiązaniem dla zakładów wymagających uniwersalnej maszyny do metalu.

Dobierz odpowiednie oprzyrządowanie do rodzaju wykonywanych operacji i wykorzystaj ZX7045 jako wielozadaniową wiertarko frezarkę do codziennych prac warsztatowych i produkcyjnych.

Po zakupie prosimy o podanie rodzaju zasilania (230V czy 400V).
