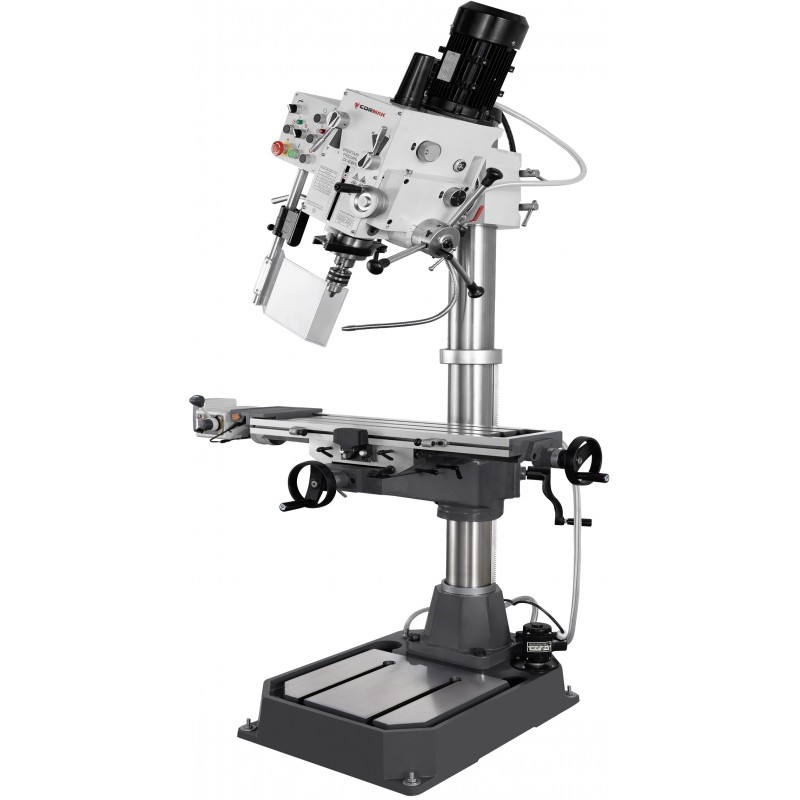

Frezarko-wiertarka CORMAK ZX40BPC

Frezarko wiertarka CORMAK ZX40BPC to uniwersalna maszyna do precyzyjnej obróbki metalu, przeznaczona do wiercenia, frezowania oraz gwintowania. Sztywna konstrukcja, przekładnia olejowa, automatyczny posuw wrzeciona i szeroki zakres prędkości obrotowych sprawiają, że model ZX40BPC dobrze sprawdza się w zakładach ślusarskich, narzędziowniach, działach utrzymania ruchu oraz warsztatach produkcyjnych.

Wiertarko frezarka CORMAK ZX40BPC – najważniejsze zalety konstrukcyjne

Model ZX40BPC łączy funkcjonalność wiertarki kolumnowej z możliwościami, jakie oferuje frezarka konwencjonalna do metalu. Obrotowa głowica i możliwość regulacji jej położenia zwiększają zakres zastosowań, natomiast solidna, odlewana kolumna zapewnia odpowiednią sztywność podczas obróbki. Maszyna umożliwia wykonywanie zarówno typowych prac warsztatowych, jak i bardziej wymagających operacji wymagających powtarzalnego prowadzenia narzędzia.

• Maksymalna średnica wiercenia 32/40 mm odpowiednio w stali i żeliwie.
• Frezowanie czołowe do 80 mm oraz frezowanie palcowe do 22 mm.
• Automatyczny posuw wrzeciona poprawia powtarzalność parametrów podczas wiercenia.
• Funkcja gwintowania oraz prawe i lewe obroty zwiększają zakres realizowanych operacji.
• 6-stopniowa regulacja prędkości pozwala dopasować obroty wrzeciona do średnicy narzędzia i obrabianego materiału.
• Stożek wrzeciona MT4 umożliwia stosowanie szerokiej gamy przemysłowych uchwytów i narzędzi.

Budowa ZX40BPC – stabilność, przekładnia olejowa i precyzyjne prowadzenie wrzeciona

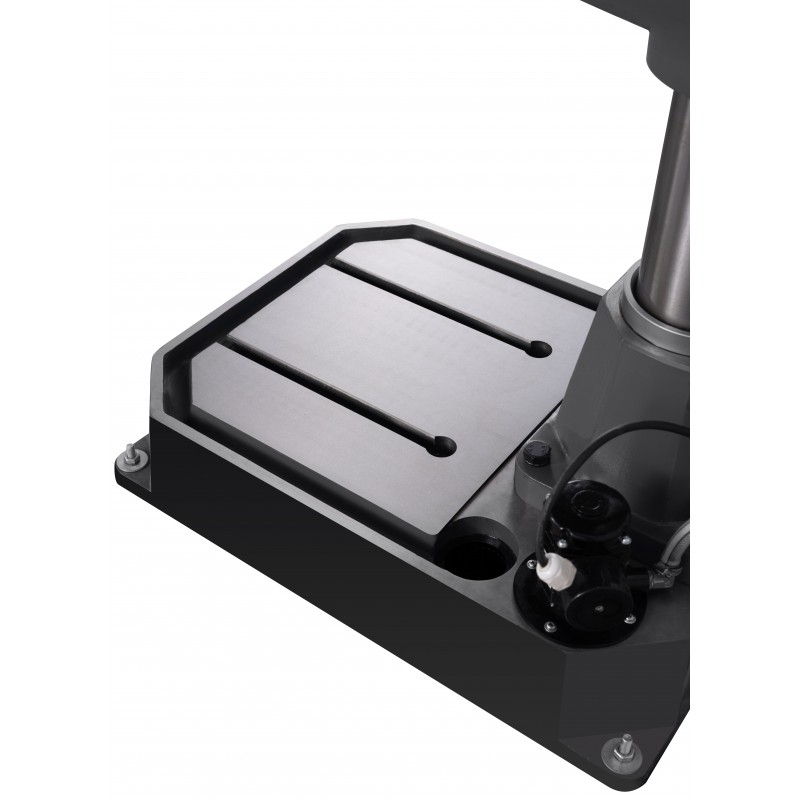

Korpus i kolumna maszyny zostały zaprojektowane z myślą o zachowaniu wysokiej sztywności podczas wiercenia oraz frezowania. Gładko szlifowana powierzchnia kolumny sprzyja dokładnemu pozycjonowaniu zespołu roboczego, a masywna podstawa o wymiarach 690x520 mm stabilizuje maszynę podczas obróbki.

Przekładnia olejowa z hartowanymi i szlifowanymi kołami zębatymi odpowiada za trwałe przeniesienie napędu oraz płynną pracę wrzeciona. Zakres prędkości od 95 do 1600 obr./min umożliwia dobór parametrów do wiercenia dużymi średnicami, frezowania oraz pracy mniejszymi narzędziami.

Precyzyjne wiercenie, frezowanie i gwintowanie metalu

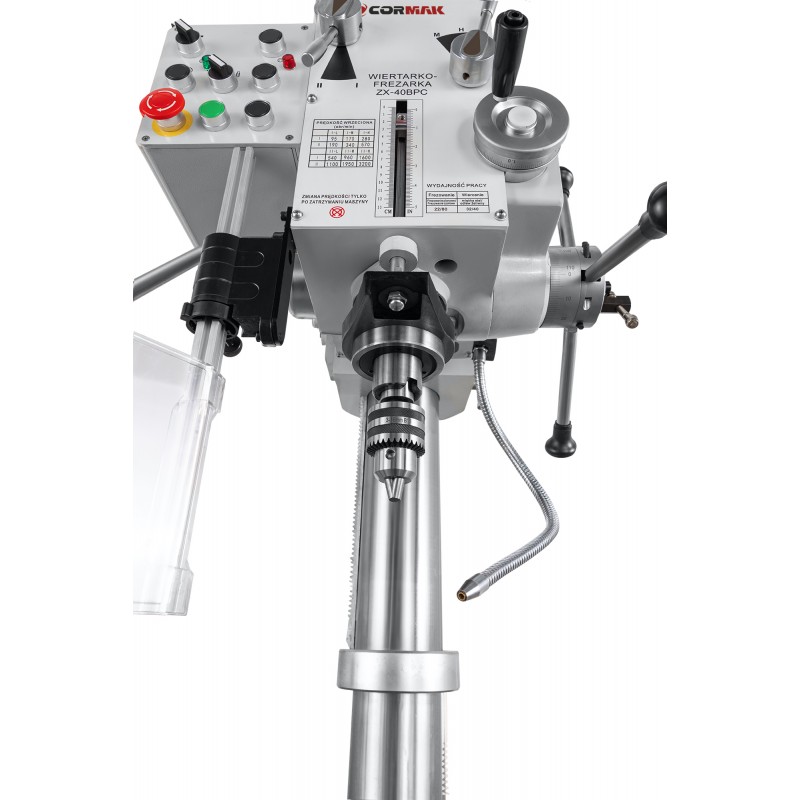

Wysuw wrzeciona wynoszący 125 mm pozwala realizować głębsze operacje bez konieczności częstej zmiany położenia stołu. Operator może kontrolować zagłębianie narzędzia za pomocą trójramiennej dźwigni oraz precyzyjnego koła ręcznego wyposażonego w podziałkę. Takie rozwiązanie sprawdza się szczególnie podczas obróbki otworów na określoną głębokość oraz podczas operacji wymagających dokładnego ustawienia pozycji narzędzia.

Stół roboczy o wymiarach 730x210 mm wyposażono w rowki teowe 14 mm, które umożliwiają mocowanie imadeł, uchwytów, przyrządów technologicznych i obrabianych elementów. Dzięki temu wiertarko frezarka do metalu może zostać łatwo przystosowana do różnych zadań produkcyjnych i warsztatowych.

System chłodzenia i rozwiązania zwiększające bezpieczeństwo pracy

Standardowy układ chłodzenia z silnikiem 40 W pozwala doprowadzać chłodziwo do strefy skrawania podczas dłuższych operacji. Ogranicza to nagrzewanie narzędzia i materiału oraz wspiera utrzymanie stabilnych parametrów procesu. Odchylana osłona uchwytu wykonana z pleksiglasu dodatkowo oddziela operatora od obracających się elementów roboczych.

Zastosowanie frezarko wiertarki CORMAK ZX40BPC

CORMAK ZX40BPC jest przeznaczona do zakładów, które potrzebują jednej maszyny do wykonywania kilku podstawowych operacji obróbki skrawaniem. Może być wykorzystywana do obróbki stali, żeliwa oraz innych materiałów obrabialnych skrawaniem.

• wiercenie otworów w elementach stalowych i żeliwnych,
• frezowanie powierzchni czołowych oraz rowków,
• obróbka niewielkich i średnich detali warsztatowych,
• gwintowanie otworów,
• produkcja jednostkowa i małoseryjna,
• prace remontowe i utrzymanie ruchu,
• warsztaty ślusarskie, narzędziownie oraz zaplecza techniczne.

Dane techniczne frezarko wiertarki CORMAK ZX40BPC

Wyposażenie standardowe

• Uchwyt wiertarski
• Tuleja redukcyjna MT 4/3

Wyposażenie opcjonalne

• Autoposuw osi X
• imadła
• Wiertła
• Frezy
• Gwintowniki

CORMAK ZX40BPC – uniwersalna frezarka konwencjonalna do metalu

Jeżeli zakład potrzebuje maszyny łączącej wiercenie, frezowanie i gwintowanie przy zachowaniu zwartej konstrukcji, frezarko wiertarka CORMAK ZX40BPC stanowi funkcjonalne rozwiązanie do codziennej obróbki metalu. Automatyczny posuw wrzeciona, przekładnia olejowa, zakres 95–1600 obr./min, stół z rowkami teowymi oraz standardowy układ chłodzenia pozwalają skonfigurować stanowisko do wielu typowych zadań produkcyjnych i warsztatowych. Skontaktuj się z CORMAK, aby dobrać wyposażenie dodatkowe i skonfigurować maszynę odpowiednio do planowanych operacji technologicznych.
