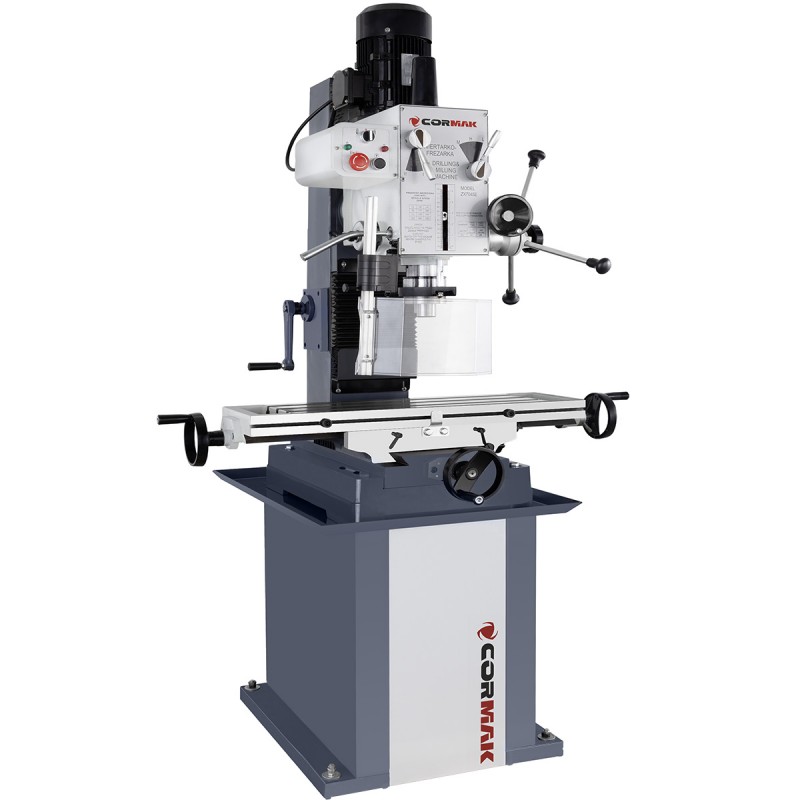

Frezarko-wiertarka ZX7045E DRO

Frezarko-wiertarka ZX7045E DRO to solidna, konwencjonalna maszyna do precyzyjnej obróbki metalu, przeznaczona do wiercenia, frezowania oraz gwintowania. Masywna konstrukcja żeliwna, stół krzyżowy oraz cyfrowy odczyt położenia w dwóch osiach zapewniają stabilne warunki pracy i ułatwiają dokładne pozycjonowanie detalu podczas wykonywania operacji obróbczych.

Frezarko-wiertarka ZX7045E DRO – precyzyjna wiertarko frezarka do metalu z odczytem cyfrowym

Model ZX7045E DRO został zaprojektowany z myślą o warsztatach ślusarskich, narzędziowniach, działach utrzymania ruchu oraz zakładach wykonujących jednostkową i małoseryjną obróbkę części. Ciężki odlew żeliwny ogranicza wpływ drgań na proces skrawania, natomiast prowadnice typu jaskółczy ogon umożliwiają stabilne prowadzenie zespołów roboczych w osiach X, Y i Z. Maszyna łączy funkcjonalność wiertarki i frezarki konwencjonalnej, pozwalając realizować wiele operacji na jednym stanowisku.

Istotnym elementem wyposażenia jest cyfrowy odczyt DRO w osi wzdłużnej i poprzecznej. Ułatwia on kontrolę położenia stołu, ogranicza konieczność ręcznego przeliczania przesuwów i zwiększa powtarzalność pracy. Maksymalna średnica wiercenia wynosi 45 mm, freza czołowego 80 mm, a freza walcowego 28 mm. Sześciostopniowy zakres prędkości wrzeciona od 95 do 1600 obr./min umożliwia dopasowanie parametrów do rodzaju narzędzia i obrabianego materiału.

Główne atuty maszyny

• Ciężki, stabilny odlew żeliwny – zwiększa sztywność konstrukcji i stabilność podczas wiercenia oraz frezowania.

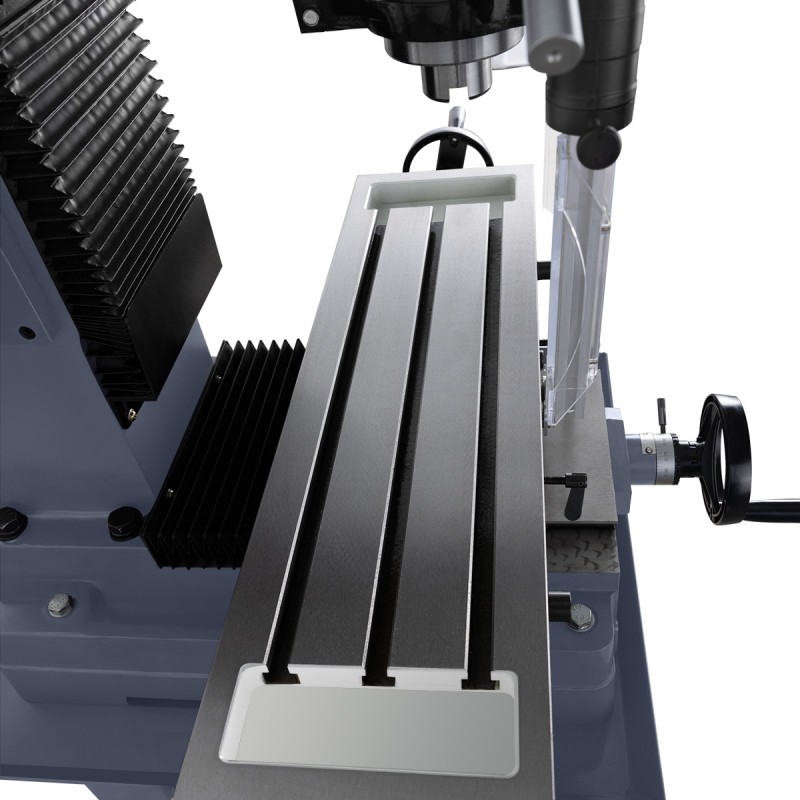

• Masywny stół krzyżowy 730 × 210 mm – zapewnia odpowiednią powierzchnię do mocowania detali i oprzyrządowania.
• Cyfrowy odczyt DRO w 2 osiach – pozwala na dokładną kontrolę przesuwu wzdłużnego i poprzecznego.
• Prowadnice typu jaskółczy ogon – zapewniają stabilne i płynne prowadzenie zespołów roboczych.

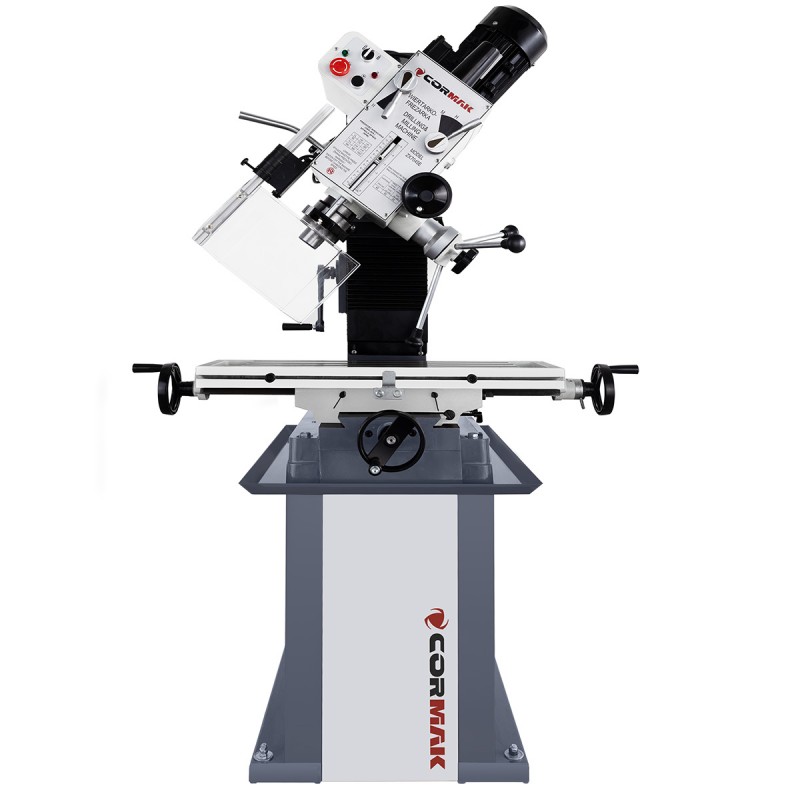

• Głowica obrotowa ±90° – umożliwia wykonywanie operacji pod kątem.
• Lewe i prawe obroty wrzeciona – rozszerzają możliwości technologiczne, między innymi przy gwintowaniu.
• Szlifowane koła zębate – wspierają równomierną i cichą pracę układu napędowego.
• Regulacja wysokości głowicy na suporcie – pozwala dostosować przestrzeń roboczą do obrabianego elementu.

Budowa i technologia

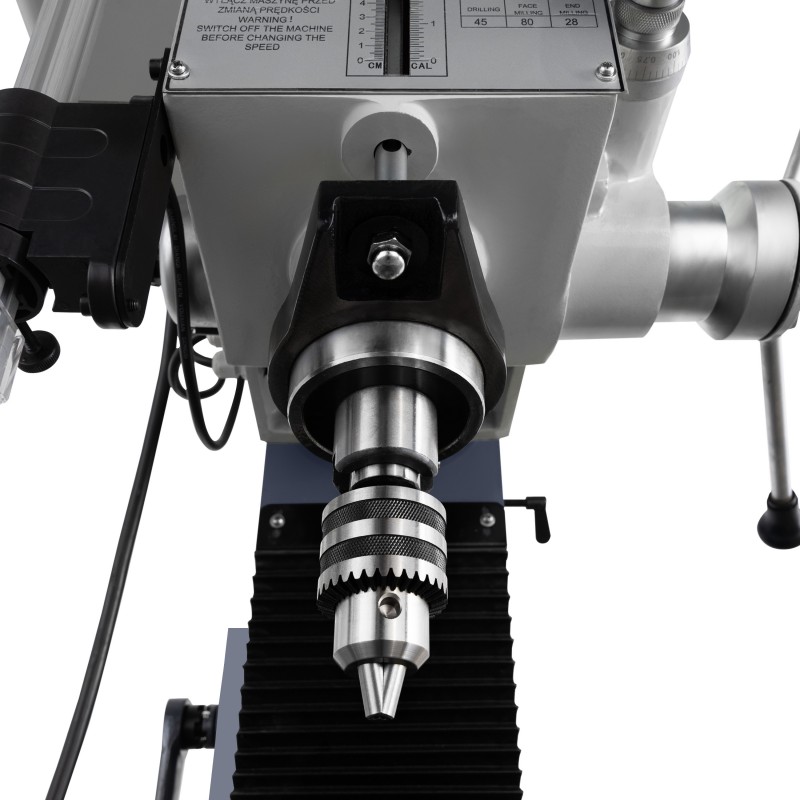

Konstrukcja maszyny bazuje na ciężkim korpusie żeliwnym oraz precyzyjnie wykonanym stole krzyżowym. Przesuwy robocze wynoszą 500 mm w osi X, 210 mm w osi Y oraz 425 mm w osi Z, dzięki czemu maszyna może obsługiwać szeroki zakres typowych prac warsztatowych. Wrzeciono ze stożkiem MT4 oraz wysuwem pinoli 100 mm umożliwia stosowanie rozbudowanego zestawu narzędzi wiertarskich i frezerskich.

Silnik o mocy 1500 W w trybie S1 i 2100 W w trybie S6, zasilany napięciem 400 V, zapewnia parametry odpowiednie do profesjonalnych prac przy obróbce metalu. Maksymalna odległość końcówki wrzeciona od stołu wynosi 460 mm, natomiast odległość osi wrzeciona od powierzchni kolumny to 245 mm.

Precyzja i wydajność pracy

Połączenie stabilnej konstrukcji, regulowanego stołu krzyżowego i systemu DRO pozwala dokładnie kontrolować położenie obrabianego detalu względem narzędzia. Dzięki temu wiertarko frezarka ZX7045E DRO dobrze sprawdza się przy wykonywaniu otworów, planowaniu powierzchni, frezowaniu rowków, obróbce czołowej oraz gwintowaniu. Sześć mechanicznych prędkości wrzeciona umożliwia dobór parametrów skrawania do średnicy narzędzia oraz rodzaju obrabianego materiału.

Zastosowanie frezarko-wiertarki ZX7045E DRO

• wiercenie otworów w elementach metalowych,
• frezowanie powierzchni płaskich i czołowych,
• wykonywanie rowków i podcięć,
• obróbka elementów pod kątem dzięki głowicy obracanej ±90°,
• gwintowanie do maksymalnej średnicy 12 mm,
• prace jednostkowe i małoseryjne w warsztatach produkcyjnych, remontowych i narzędziowych.

Frezarka konwencjonalna do metalu ZX7045E DRO jest rozwiązaniem dla użytkowników oczekujących uniwersalnej maszyny z dużą przestrzenią roboczą, stabilnym korpusem i cyfrowym systemem kontroli położenia. Model może zostać dodatkowo wyposażony w podstawę, imadła, stoły podziałowe, podzielnice oraz szeroki zakres oprzyrządowania narzędziowego.

Dane techniczne

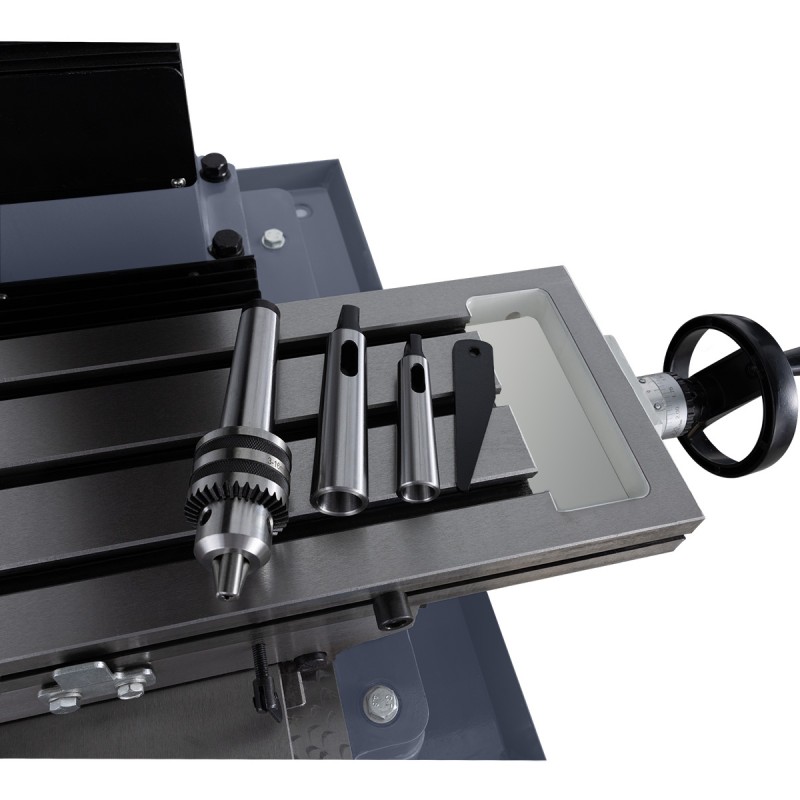

Wyposażenie standardowe

• Odczyt cyfrowy 2 osi
• trzpień uchwytu wiertarskiego MK3/B18
• podręczne narzędzia
• uchwyt wiertarski 3-16 mm/B18
• tuleja redukcyjna MK4/MK3
• tuleja redukcyjna MK3/MK2
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• imadła obrotowe
• podstawa maszyny
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

ZX7045E DRO – uniwersalna frezarko-wiertarka do profesjonalnej obróbki metalu

Jeżeli stanowisko produkcyjne wymaga połączenia możliwości wiercenia, frezowania i gwintowania w jednej maszynie, CORMAK ZX7045E DRO zapewnia szeroki zakres roboczy, stabilną konstrukcję i precyzyjny odczyt położenia. To praktyczna wiertarko frezarka do metalu przeznaczona do profesjonalnej eksploatacji w warsztacie, narzędziowni lub zakładzie produkcyjnym. Dobierz odpowiednie wyposażenie dodatkowe i skonfiguruj stanowisko zgodnie z wymaganiami wykonywanych operacji technologicznych.
