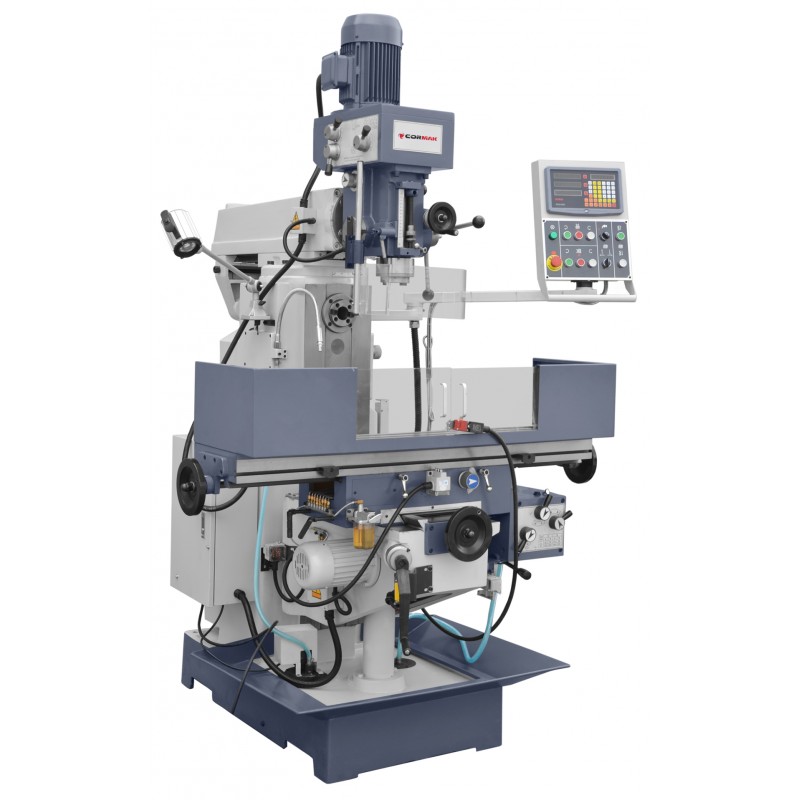

Frezarko-wiertarka XZ 6350ZB

Frezarko-wiertarka XZ 6350ZB – uniwersalna obróbka pionowa i pozioma

Najważniejszą cechą modelu XZ 6350ZB jest połączenie wrzeciona pionowego i poziomego w jednej konstrukcji. Takie rozwiązanie zwiększa zakres technologiczny maszyny i pozwala realizować zarówno klasyczne frezowanie płaszczyzn, rowków i powierzchni bocznych, jak również wiercenie, gwintowanie oraz obróbkę elementów wymagających pracy narzędziem w układzie poziomym.

Maszyna wyposażona jest w duży stół roboczy o wymiarach 1270 x 260 mm i maksymalnym obciążeniu 200 kg. Zakres przesuwu stołu wynosi 710 mm w osi X, 320 mm w osi Y oraz 360 mm w osi Z, co zapewnia odpowiednią przestrzeń roboczą do obróbki większych detali i zespołów.

Główne zalety frezarki konwencjonalnej XZ 6350ZB

• Głowica pionowa i wrzeciono poziome – umożliwiają prowadzenie obróbki w dwóch układach wrzeciona, zwiększając uniwersalność zastosowania maszyny.
• Stożek narzędziowy ISO 40 – zapewnia stabilne i powtarzalne mocowanie narzędzi podczas frezowania oraz wiercenia.
• Posuwy robocze osi X i Y – pozwalają prowadzić obróbkę ze stałą prędkością posuwu w zakresie 24–402 mm/min.
• Szybki posuw ustawczy osi Z – skraca czas pozycjonowania stołu pomiędzy kolejnymi operacjami.

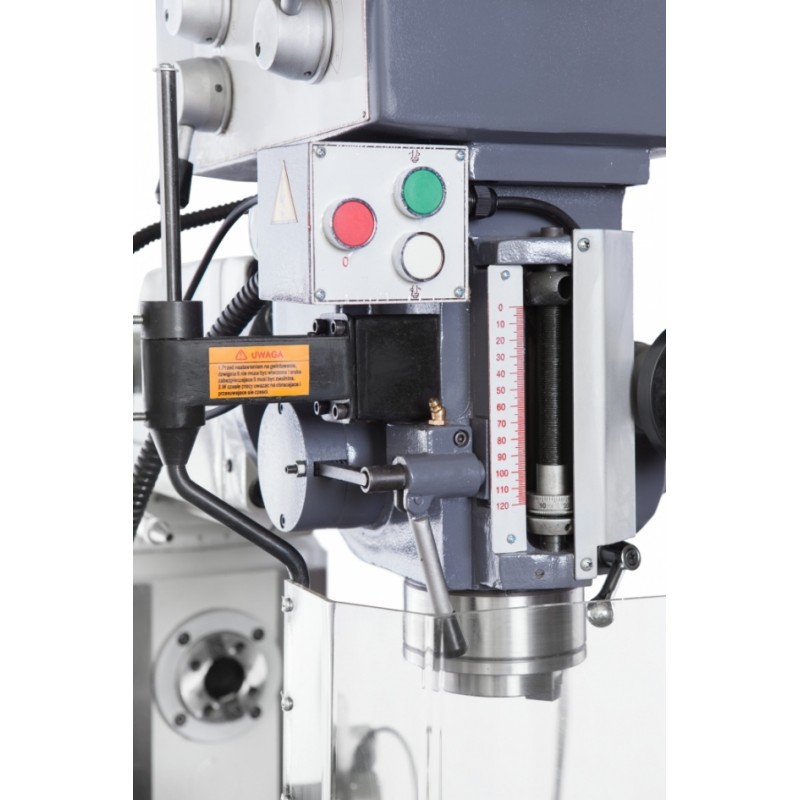

• Wysuwane wrzeciono głowicy pionowej o skoku 120 mm ułatwia ustawienie narzędzia względem obrabianego elementu.
• Mechaniczny posuw wrzeciona w trzech zakresach 0,08 / 0,15 / 0,25 mm/obr. wspiera wykonywanie powtarzalnych operacji wiercenia i obróbki.
• Automatyczne gwintowanie zwiększa możliwości technologiczne maszyny bez konieczności stosowania dodatkowego stanowiska.
• Głowica pionowa skrętna do 90° pozwala wykonywać operacje pod kątem.

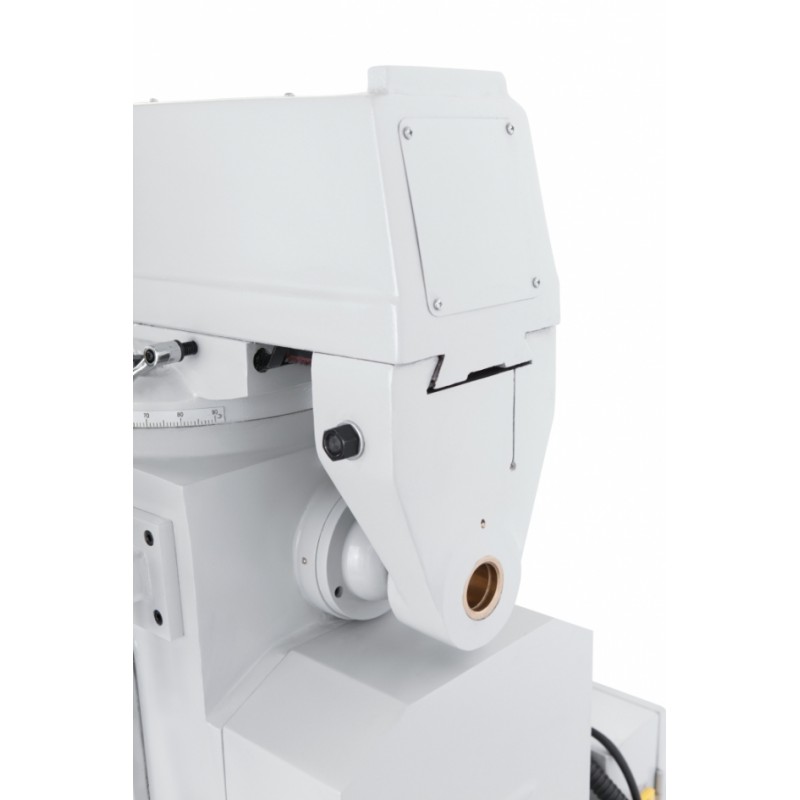

• Wysuwana belka górna o zakresie 460 mm zwiększa możliwości ustawienia głowicy względem detalu.
• Odczyt cyfrowy dla 3 osi ułatwia kontrolę położenia stołu i zwiększa dokładność ustawiania.

Precyzja, stabilność i kontrola procesu obróbki

Frezarko-wiertarka XZ 6350ZB została przystosowana do pracy z detalami wymagającymi stabilnego prowadzenia narzędzia oraz powtarzalnego pozycjonowania. Masa wynosząca 1420 kg zapewnia dużą sztywność konstrukcji, co ogranicza wpływ drgań podczas frezowania i wiercenia.

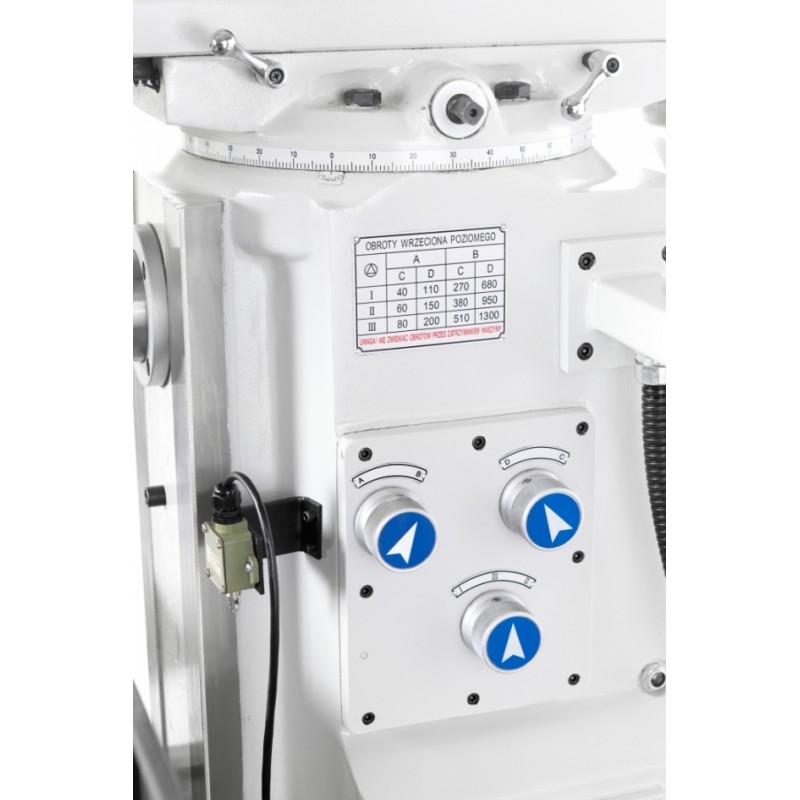

Wrzeciono pionowe pracuje w zakresie 90–2000 obr./min, natomiast wrzeciono poziome w zakresie 40–1300 obr./min. Tak szeroki zakres prędkości umożliwia dopasowanie parametrów skrawania do średnicy narzędzia, rodzaju materiału oraz charakteru wykonywanej operacji.

Elastyczne ustawienie głowicy i stołu roboczego

Skrętna głowica pionowa oraz wysuwana belka górna umożliwiają dostosowanie położenia wrzeciona do geometrii obrabianego elementu. Odległość wrzeciona pionowego od kolumny mieści się w zakresie 260–740 mm, natomiast odległość wrzeciona pionowego od stołu wynosi 100–440 mm.

Stół wyposażono w pięć rowków T-owych rozmieszczonych co 50 mm, co ułatwia stosowanie imadeł, uchwytów, podzielnic, stołów obrotowych i innych elementów mocujących. Maksymalne obciążenie stołu wynoszące 200 kg pozwala na pewne mocowanie także większych komponentów.

Zastosowanie frezarko-wiertarki XZ 6350ZB

Model XZ 6350ZB przeznaczony jest do profesjonalnej obróbki metalu w zakładach produkcyjnych i usługowych. Maszyna sprawdzi się przy wykonywaniu płaszczyzn, rowków, otworów, podtoczeń, powierzchni ustawionych pod kątem oraz gwintów.

Ze względu na obecność wrzeciona pionowego i poziomego może zastępować kilka oddzielnych stanowisk obróbczych, co ma znaczenie szczególnie w produkcji jednostkowej, małoseryjnej, narzędziowej i remontowej.

Dane techniczne

Wyposażenie standardowe

• odczyt cyfrowy dla 3 osi
• podtrzymka wrzeciona poziomego-okular
• trzpień frezarski długi
• osłona stołu roboczego
• trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych
• uchwyt wiertarski 1-16 mm
• tuleje redukcyjne ISO 40 / Morse’a
• instalacja oświetleniowa 24V
• układ chłodzenia

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

Frezarko-wiertarka do profesjonalnej obróbki metalu

XZ 6350ZB jest rozwiązaniem dla zakładów poszukujących uniwersalnej, ciężkiej frezarki konwencjonalnej do metalu z możliwością pracy zarówno wrzecionem pionowym, jak i poziomym. Duży zakres przesuwów, mechaniczne posuwy, cyfrowy odczyt trzech osi oraz szerokie możliwości ustawienia głowicy pozwalają przystosować maszynę do wielu zadań produkcyjnych i warsztatowych.

Dobierz odpowiednie wyposażenie dodatkowe do rodzaju wykonywanych operacji i skonfiguruj stanowisko obróbcze zgodnie z wymaganiami swojej produkcji.
