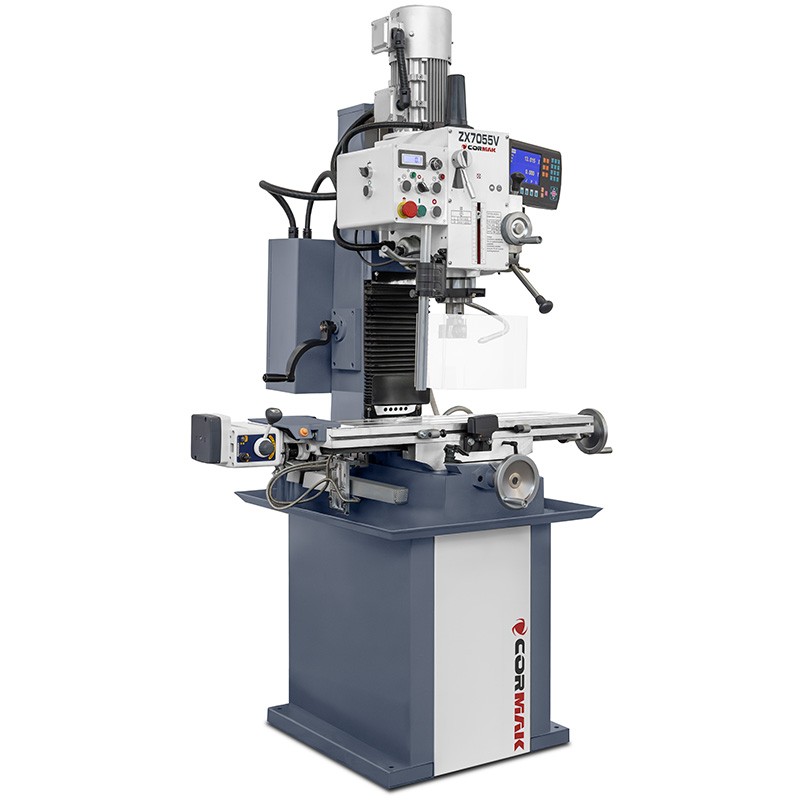

Frezarko-wiertarka ZX 7055 VARIO

Frezarko-wiertarka ZX 7055 VARIO marki CORMAK to wydajna frezarka uniwersalna do wiercenia, frezowania i gwintowania w stali oraz żeliwie. Konstrukcja oparta na masywnym odlewie oraz płynnie regulowane obroty w dwóch zakresach zapewniają powtarzalną dokładność w pracy jednostkowej i małoseryjnej.

Główne atuty maszyny

• Sztywna, żeliwna podstawa i kolumna – stabilność przy obróbce wymagających detali, redukcja drgań i wydłużona żywotność narzędzi.
• Płynna regulacja prędkości wrzeciona w 2 zakresach: 75–438 obr./min (wolny) oraz 438–2500 obr./min (szybki) – optymalny dobór parametrów do średnicy narzędzia i materiału.
• Automatyczny posuw wrzeciona – równomierne skrawanie i mniejsze ryzyko złamania wiertła podczas głębokich wierceń.
• Funkcja gwintowania – po osiągnięciu zadanej głębokości gwintu wrzeciono przełącza się na ruch nawrotny.
• Szlifowane koła zębate – cicha praca przekładni i stabilny moment na wrzecionie.
• Prowadnice jaskółczy ogon na osiach – precyzyjny ruch stołu i pewna geometria.
• Głowica obrotowa ±90° oraz regulacja wysokości – łatwe fazowanie, wykonywanie podcięć i operacji kątowych.
• Lewe/prawe obroty – bezpieczne gwintowanie i wycofywanie narzędzia.
• Wydajny układ chłodzenia, który skutecznie odprowadza ciepło podczas obróbki, zapobiega przegrzewaniu narzędzia i materiału, a tym samym zwiększa precyzję pracy oraz trwałość narzędzi skrawających.

Budowa i technologia

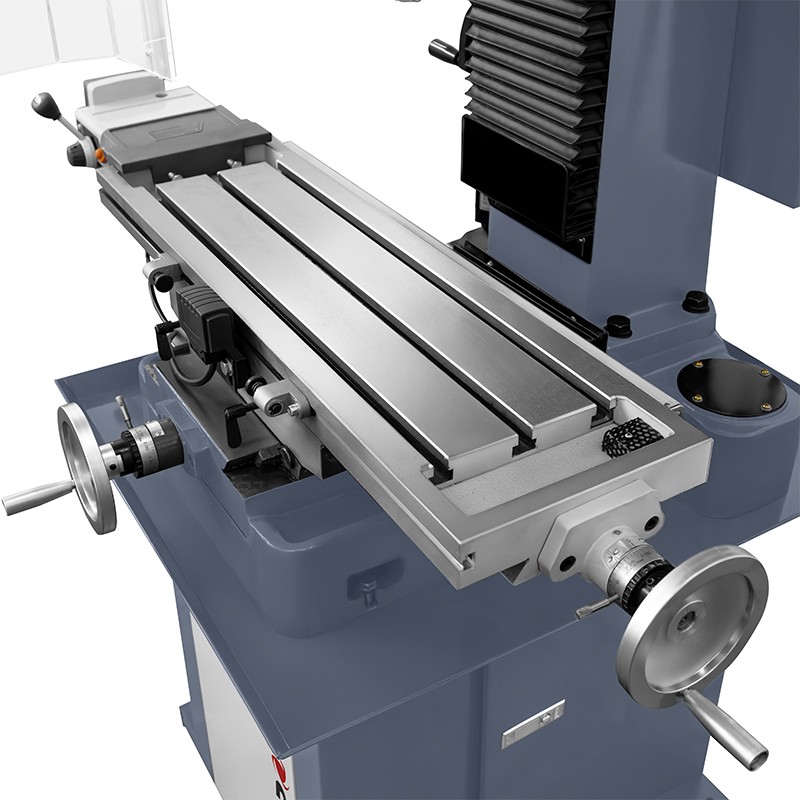

Rdzeń maszyny stanowi ciężki odlew żeliwny z szerokimi prowadnicami, który minimalizuje ugięcia podczas frezowania czołowego i walcowo-czołowego. Masywny stół krzyżowy o dużej powierzchni roboczej posiada precyzyjnie szlifowaną płaszczyznę, co gwarantuje płaskość bazowania. Wrzeciono o stożku MK4 napędza silnik S1/S6 1,5/1,8 kW z płynną regulacją obrotów. Zintegrowany układ chłodzenia stabilizuje temperaturę strefy skrawania i poprawia jakość powierzchni.

Precyzja i wydajność pracy

Połączenie szlifowanych przekładni i solidnych prowadnic zapewnia wysoką powtarzalność wymiarową oraz gładkość powierzchni. Automatyczny posuw wrzeciona oraz dwa zakresy obrotów umożliwiają dobór stabilnych parametrów do wiercenia w stali do Ø32 mm i żeliwie do Ø45 mm, a także frezowania czołowego do Ø80 mm i walcowo-czołowego do Ø28 mm. Ergonomiczna regulacja wysokości głowicy skraca przezbrojenia przy detalu wielkoseryjnym i jednostkowym.

Zastosowanie

ZX 7055 VARIO rekomendowana jest dla narzędziowni, działów utrzymania ruchu, warsztatów ślusarskich oraz produkcji małoseryjnej, gdzie wymagana jest wielozadaniowa wiertarko-frezarka łącząca wiercenie, frezowanie, pogłębianie i gwintowanie na jednej maszynie.

Wyposażenie standardowe

• płynna regulacja obrotów wrzeciona,
• regulacja wysokości głowicy wrzeciennika z silnikiem elektrycznym,
• układ chłodzenia.

Wyposażenie opcjonalne

• odczyt cyfrowy 2 osi,
• autoposuw wzdłużny stołu z regulacją prędkości,
• podstawa frezarki,
• imadła obrotowe, uchylne, precyzyjne,
• stoły podziałowe, podzielnice,
• głowice do gwintowania, głowice frezerskie,
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM),
• wiertła chwyt walcowy i na stożku,
• płytki frezerskie, gwintowniki ręczne i maszynowe,
• zestaw elementów mocujących,
• uchwyty narzędziowe (tulejki, Weldon), trzpienie zabierakowe, uchwyty wiertarskie.

Dane techniczne
