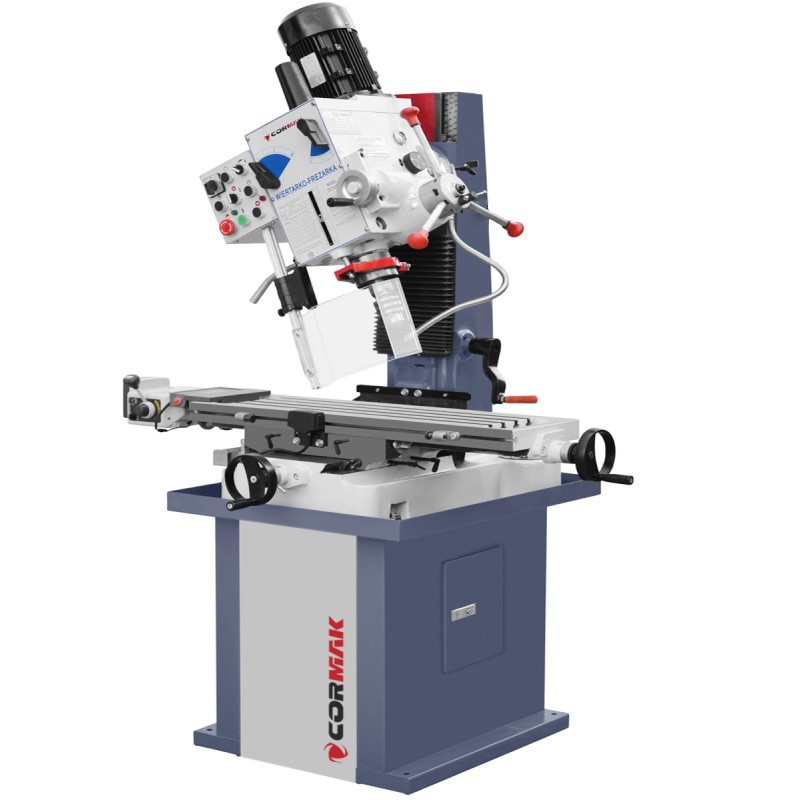

Frezarko-wiertarka ZX 7045 B1

Wiertarko frezarka ZX7045B1 to solidna maszyna konwencjonalna przeznaczona do precyzyjnego wiercenia, frezowania i obróbki elementów metalowych. Masywna konstrukcja żeliwna, automatyczny posuw wrzeciona oraz szeroki zakres prędkości obrotowych zapewniają stabilne warunki pracy zarówno podczas obróbki jednostkowej, jak i wykonywania powtarzalnych operacji warsztatowych.

Wiertarko frezarka ZX7045B1 – stabilna i precyzyjna maszyna do metalu

Model ZX7045B1 łączy funkcjonalność wiertarki oraz frezarki konwencjonalnej do metalu, pozwalając wykonywać wiele operacji obróbczych na jednym stanowisku. Ciężki odlew żeliwny ogranicza drgania powstające podczas skrawania, co ma bezpośredni wpływ na stabilność narzędzia, dokładność wymiarową oraz jakość obrabianej powierzchni.

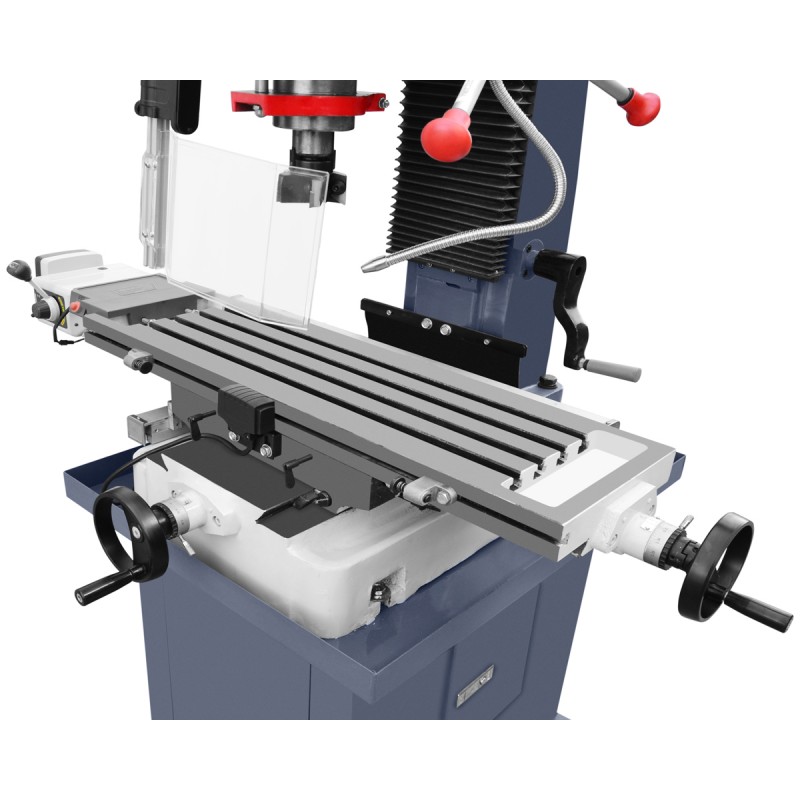

Maszyna została wyposażona w masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią oraz prowadnice w kształcie jaskółczego ogona. Przesuw roboczy osi X/Y/Z wynosi 515/175/430 mm, dzięki czemu możliwa jest obróbka detali o zróżnicowanych gabarytach. Regulacja wysokości głowicy odbywa się na suporcie, a nie na kolumnie, co pozwala zachować stabilność całego układu podczas ustawiania maszyny.

Główne atuty wiertarko frezarki ZX7045B1

• ciężki i stabilny odlew żeliwny ograniczający drgania podczas obróbki,
• automatyczny posuw wrzeciona zwiększający powtarzalność operacji wiercenia,
• regulacja wysokości frezarki realizowana na suporcie, a nie na kolumnie,
• układ chłodzenia cieczą wspomagający obróbkę przy większym obciążeniu,
• masywny stół krzyżowy z precyzyjnie szlifowaną powierzchnią,
• prowadnice w kształcie jaskółczego ogona,
• cicha praca dzięki zastosowaniu szlifowanych kół zębatych,
• lewe i prawe obroty wrzeciona,
• głowica obrotowa +/- 90°,
• regulowana wysokość głowicy,
• Podstawa maszyny dostępna w opcji dodatkowej
• Posuw osi X dostępny w opcji dodatkowej

Budowa i technologia frezarki konwencjonalnej

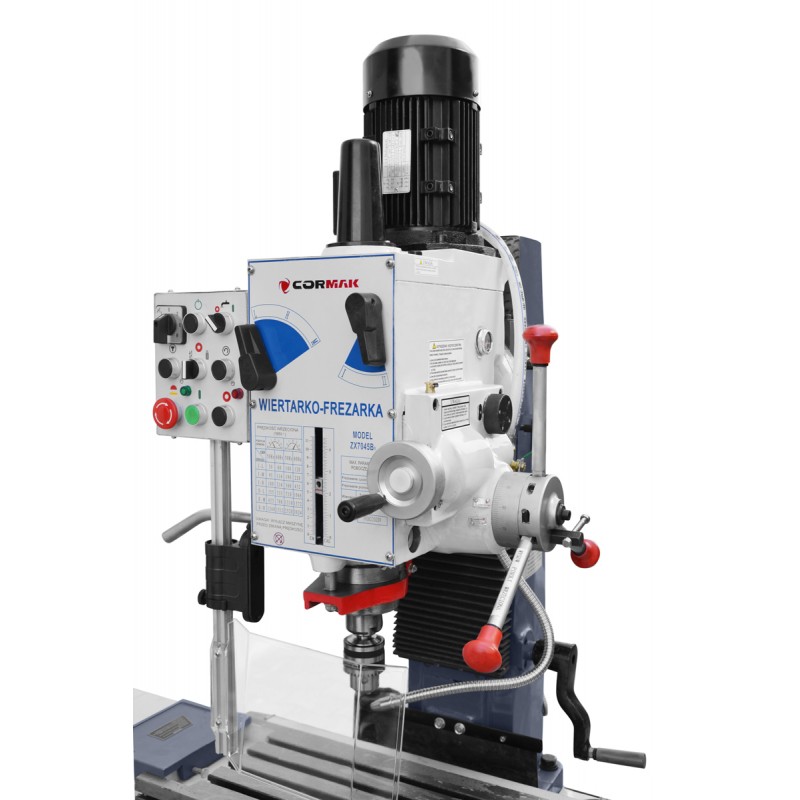

Wrzeciono z uchwytem MT 4 pozwala na zastosowanie szerokiej gamy narzędzi wiertarskich i frezerskich. Zakres prędkości obrotowych od 50 do 3200 obr./min umożliwia dostosowanie parametrów skrawania do średnicy narzędzia oraz rodzaju obrabianego materiału. Maksymalna średnica frezu czołowego wynosi 80 mm, natomiast frezu trzpieniowego 28 mm.

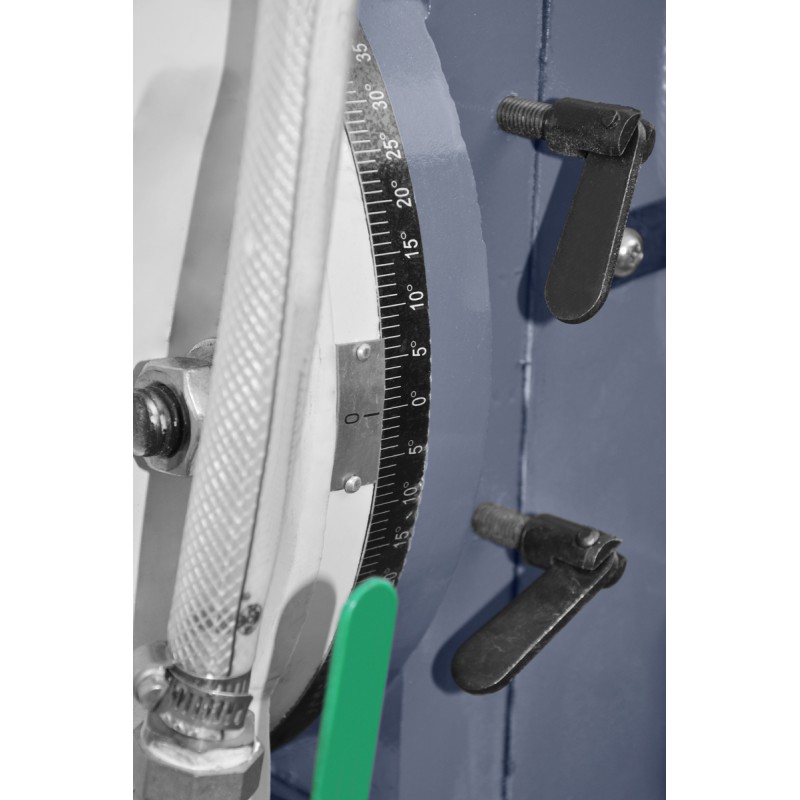

Automatyczny posuw pinoli z wartościami 0,12; 0,18 oraz 0,25 mm/obr. ułatwia prowadzenie powtarzalnych operacji i pozwala zachować równomierne parametry obróbki. Głowica obracana o 90° w prawo i w lewo umożliwia dodatkowo wykonywanie otworów i powierzchni pod określonym kątem.

Precyzja i wydajność pracy

Wydajność wiercenia wynosząca 32 mm w stali oraz 45 mm w odlewie pozwala wykorzystywać maszynę w typowych pracach ślusarskich, narzędziowych, remontowych i produkcyjnych. Silnik o mocy 1,8 kW oraz zasilanie 400 V zapewniają parametry odpowiednie do profesjonalnej obróbki metalu. Masa maszyny wynosząca 350 kg zwiększa stabilność układu podczas frezowania oraz wiercenia większymi średnicami.

Zastosowanie wiertarko frezarki do metalu

Wiertarko frezarka ZX7045B1 sprawdzi się w zakładach ślusarskich, warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu, zakładach remontowych oraz mniejszych przedsiębiorstwach produkcyjnych. Maszyna może być wykorzystywana do wiercenia, frezowania powierzchni i rowków, wykonywania otworów pod różnymi kątami oraz wielu standardowych prac związanych z obróbką metali.

Dane techniczne

Wyposażenie standardowe

• trzpień uchwytu wiertarskiego MK4/B18
• podręczne narzędzia
• uchwyt wiertarski 3-16 mm/B18
• tuleja redukcyjna MK4/MK3
• tuleja redukcyjna MK3/MK2
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

Profesjonalna wiertarko frezarka do warsztatu i zakładu produkcyjnego

Jeżeli potrzebna jest wiertarko frezarka do metalu umożliwiająca wykonywanie zróżnicowanych operacji na jednym stanowisku, ZX7045B1 stanowi funkcjonalne rozwiązanie do profesjonalnego warsztatu. Duży stół roboczy, automatyczny posuw wrzeciona, szeroki zakres obrotów i stabilna konstrukcja pozwalają dostosować maszynę do wielu typowych zadań związanych z obróbką metali. Dobierz odpowiednie wyposażenie dodatkowe i skonfiguruj stanowisko zgodnie z wymaganiami swojej produkcji.
