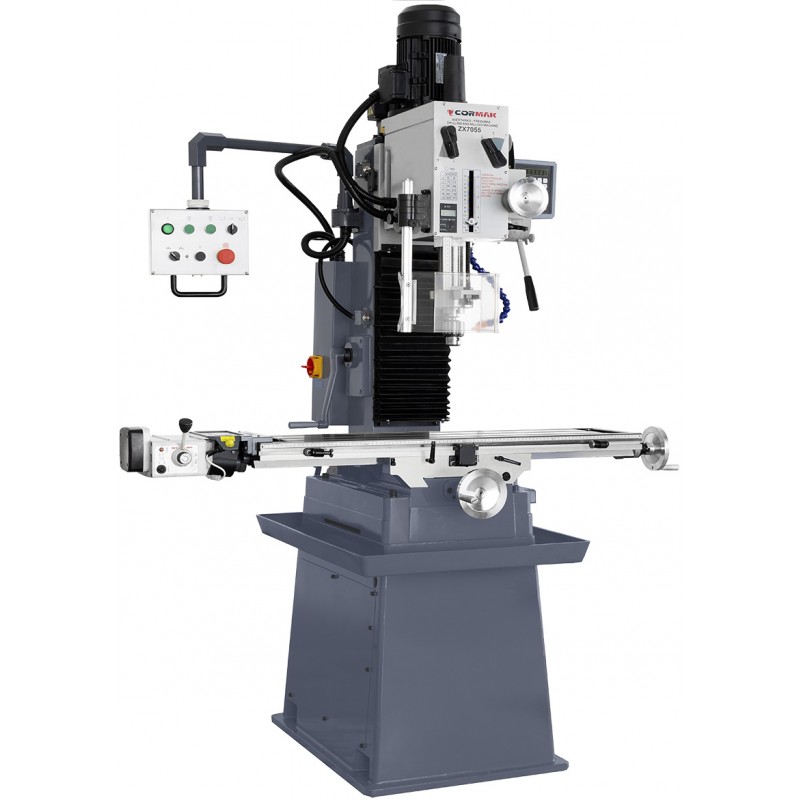

Frezarko-wiertarka ZX 7055 DRO

Frezarko-wiertarka ZX 7055 DRO – precyzyjna obróbka metalu z odczytem cyfrowym

Frezarko-wiertarka ZX 7055 DRO to solidna, konwencjonalna maszyna przeznaczona do precyzyjnego wiercenia, frezowania i wykonywania typowych operacji warsztatowych w elementach metalowych. Stabilna konstrukcja żeliwna, cyfrowy odczyt dwóch osi, automatyczny posuw wrzeciona oraz posuw wzdłużny stołu sprawiają, że ta wiertarko frezarka do metalu dobrze sprawdza się w warsztatach narzędziowych, zakładach produkcyjnych, utrzymaniu ruchu oraz przy produkcji jednostkowej i małoseryjnej.

Główne atuty frezarko-wiertarki ZX 7055 DRO

• Ciężka konstrukcja żeliwna – masa maszyny wynosząca 425 kg oraz sztywna budowa ograniczają drgania podczas wiercenia i frezowania, co sprzyja stabilności procesu i uzyskiwaniu powtarzalnych wymiarów.
• Cyfrowy odczyt położenia w 2 osiach – ułatwia kontrolę przesuwu stołu i dokładne pozycjonowanie obrabianego detalu bez konieczności opierania pracy wyłącznie na podziałkach mechanicznych.
• Automatyczny posuw wrzeciona – skok wrzeciona 125 mm oraz trzy wartości posuwu pozwalają prowadzić operacje wiercenia w bardziej powtarzalny sposób.

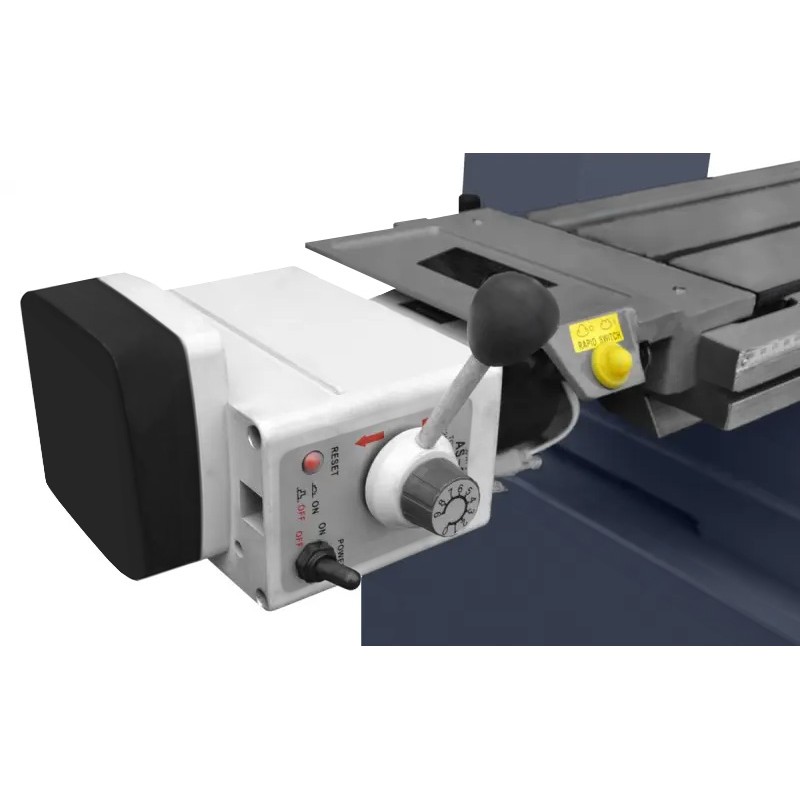

• Automatyczny posuw wzdłużny stołu – płynna regulacja prędkości usprawnia wykonywanie dłuższych przejść frezerskich i pomaga utrzymać równomierne parametry obróbki.
• Stół roboczy 1000 x 240 mm – zapewnia odpowiednią powierzchnię do mocowania detali, imadeł oraz dodatkowego oprzyrządowania technologicznego.
• Przesuw stołu 670 x 185 mm – umożliwia obróbkę detali o zróżnicowanych wymiarach bez częstego zmieniania ich położenia.

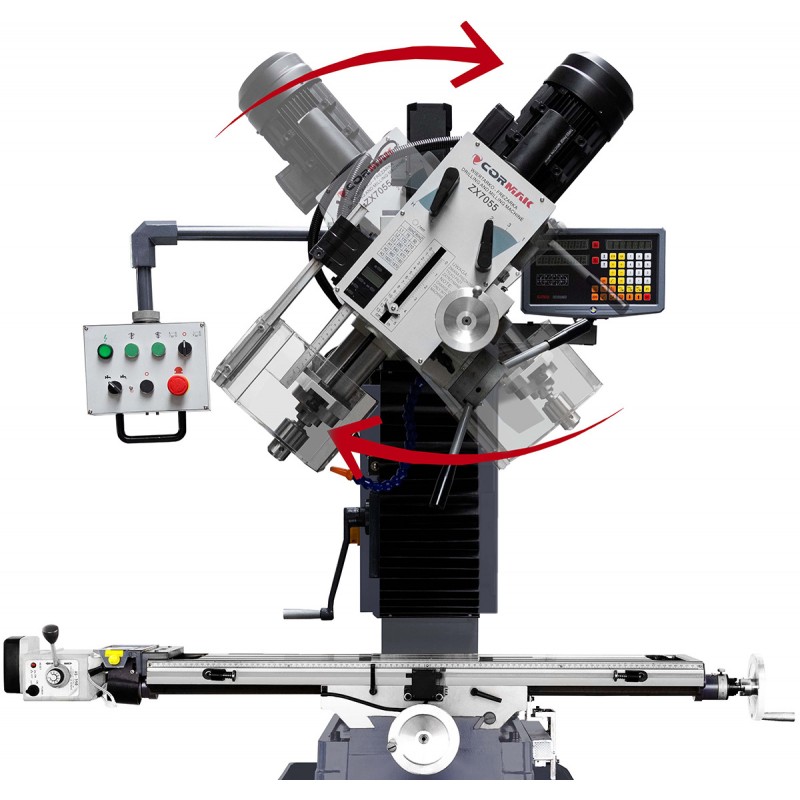

• Głowica obracana w zakresie +/- 90° – pozwala wykonywać operacje pod kątem oraz zwiększa zakres zastosowania maszyny przy nietypowych detalach.
• Regulacja wysokości głowicy napędem elektrycznym – usprawnia dostosowanie położenia zespołu wrzeciona do wysokości obrabianego elementu i zastosowanego oprzyrządowania.

Budowa, wrzeciono i układ roboczy

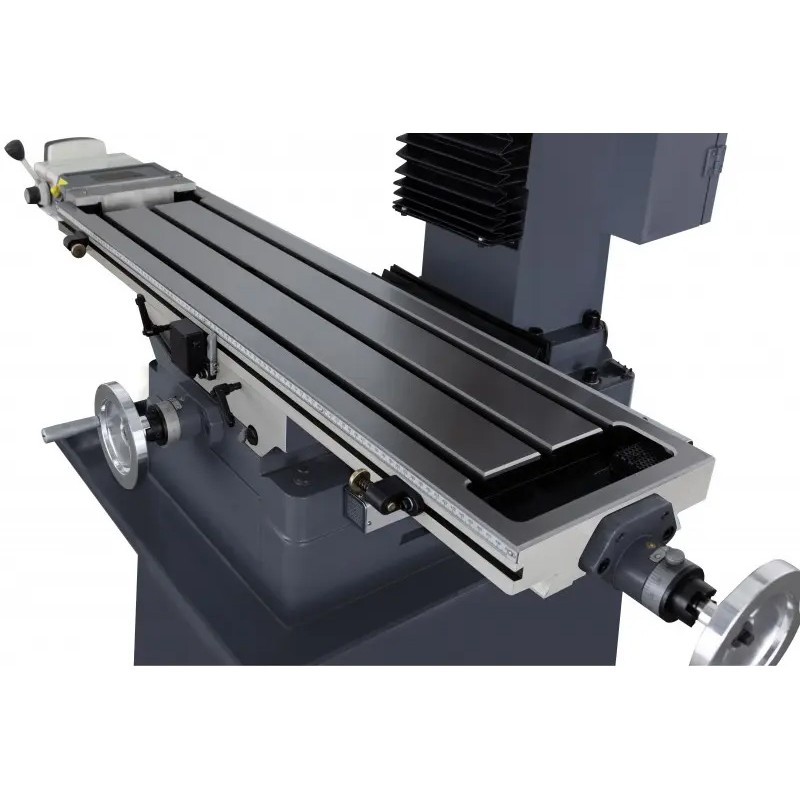

ZX 7055 DRO została zaprojektowana jako frezarka konwencjonalna do metalu o zwartej, sztywnej konstrukcji. Masywny stół krzyżowy posiada precyzyjnie szlifowaną powierzchnię roboczą oraz trzy rowki teowe o szerokości 18 mm, umożliwiające stabilne mocowanie imadeł, uchwytów i elementów obrabianych. Prowadnice w kształcie jaskółczego ogona odpowiadają za prowadzenie zespołów roboczych w osiach i zapewniają kontrolowany ruch stołu.

Wrzeciono z gniazdem MK4 pracuje w zakresie sześciu prędkości od 75 do 1600 obr./min. Maksymalna średnica frezu czołowego wynosi 80 mm, natomiast frezu palcowego 32 mm. Lewe i prawe obroty zwiększają funkcjonalność maszyny podczas wykonywania różnego rodzaju operacji technologicznych.

Precyzja i wydajność podczas frezowania oraz wiercenia

Połączenie stabilnego korpusu, szlifowanego stołu krzyżowego, odczytu cyfrowego DRO oraz automatycznych posuwów ogranicza liczbę ręcznych operacji wykonywanych przez operatora. Ma to szczególne znaczenie podczas seryjnego wykonywania otworów, planowania powierzchni, frezowania rowków i wykonywania przejść wymagających zachowania stałego posuwu.

Szlifowane koła zębate przekładni wpływają na spokojniejszą pracę układu napędowego. Silnik o mocy 1,5 kW oraz zasilanie 400 V predysponują maszynę do profesjonalnych zastosowań warsztatowych, w których istotna jest trwałość, uniwersalność oraz możliwość wykonywania wielu operacji na jednym stanowisku.

Zastosowanie wiertarko-frezarki ZX 7055 DRO

Wiertarko frezarka ZX 7055 DRO może być wykorzystywana do wiercenia, rozwiercania, frezowania czołowego i obwodowego, wykonywania rowków, obróbki płaszczyzn oraz innych typowych operacji w materiałach metalowych. Jest odpowiednim rozwiązaniem dla narzędziowni, warsztatów mechanicznych, działów utrzymania ruchu, szkół technicznych oraz zakładów realizujących produkcję jednostkową i małoseryjną.

Dane techniczne frezarko-wiertarki ZX 7055 DRO

Wyposażenie standardowe

• autoposuw wrzeciona
• odczyt cyfrowy 2 osi
• autoposuw wzdłużny stołu z regulacją prędkości
• regulacja wysokości głowicy wrzeciennika z silnikiem elektrycznym.
• układ chłodzenia
• podstawa frezarki

Wyposażenie opcjonalne i rozbudowa stanowiska

Zakres wyposażenia dodatkowego pozwala skonfigurować frezarko-wiertarkę pod konkretny profil wykonywanych prac. Odpowiedni dobór imadła, systemu mocowania narzędzi, podzielnicy czy głowicy do gwintowania umożliwia rozszerzenie zastosowania maszyny bez konieczności tworzenia dodatkowego stanowiska obróbczego.

• układ chłodzenia
• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe

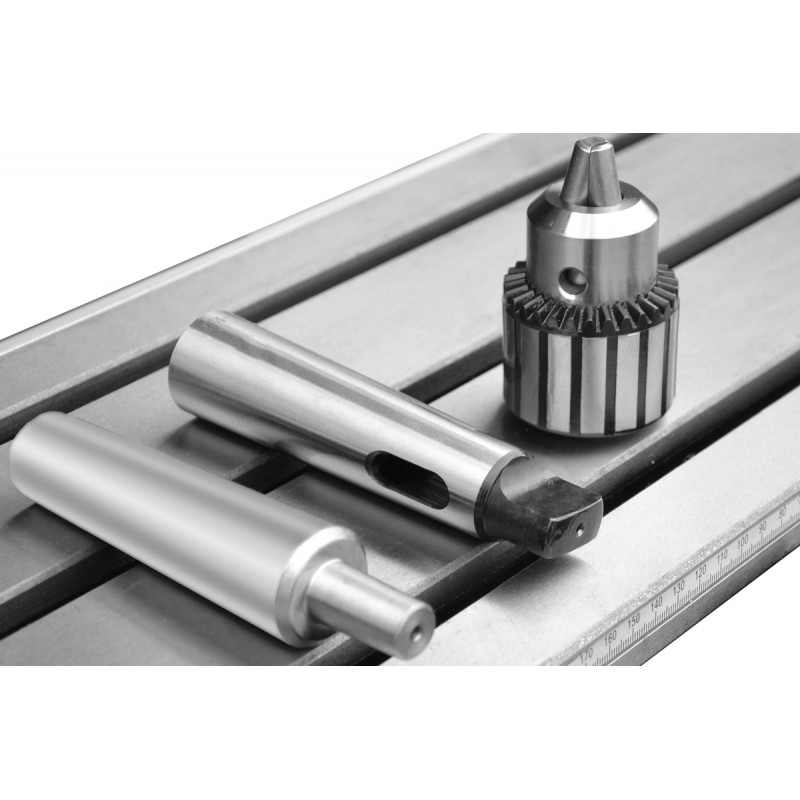

• uchwyty wiertarskie

ZX 7055 DRO – uniwersalna frezarka konwencjonalna do profesjonalnego warsztatu

Jeżeli potrzebna jest wiertarko frezarka do metalu łącząca funkcję wiercenia i frezowania z cyfrową kontrolą położenia oraz automatyzacją podstawowych posuwów, ZX 7055 DRO stanowi funkcjonalne rozwiązanie do codziennej pracy warsztatowej. Skontaktuj się z działem handlowym CORMAK, aby sprawdzić dostępność maszyny oraz dobrać odpowiednie imadło, narzędzia i wyposażenie technologiczne do planowanych operacji.
