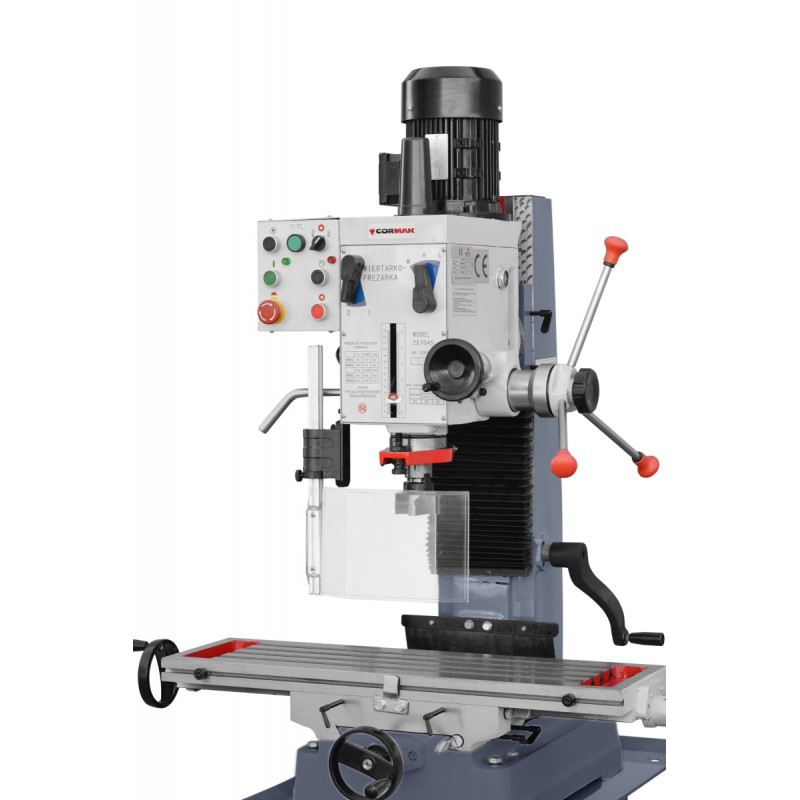

Frezarko-wiertarka ZX7045

Frezarko-wiertarka ZX7045 to uniwersalna maszyna do obróbki metalu, przeznaczona do wiercenia, rozwiercania, frezowania, gwintowania oraz obróbki czołowej. Masywna konstrukcja żeliwna, stół krzyżowy z precyzyjnie szlifowaną powierzchnią oraz prowadnice typu jaskółczy ogon zapewniają stabilne warunki pracy i dokładne prowadzenie narzędzia podczas obróbki.

Frezarko-wiertarka ZX7045 – uniwersalna maszyna do wiercenia i frezowania metalu

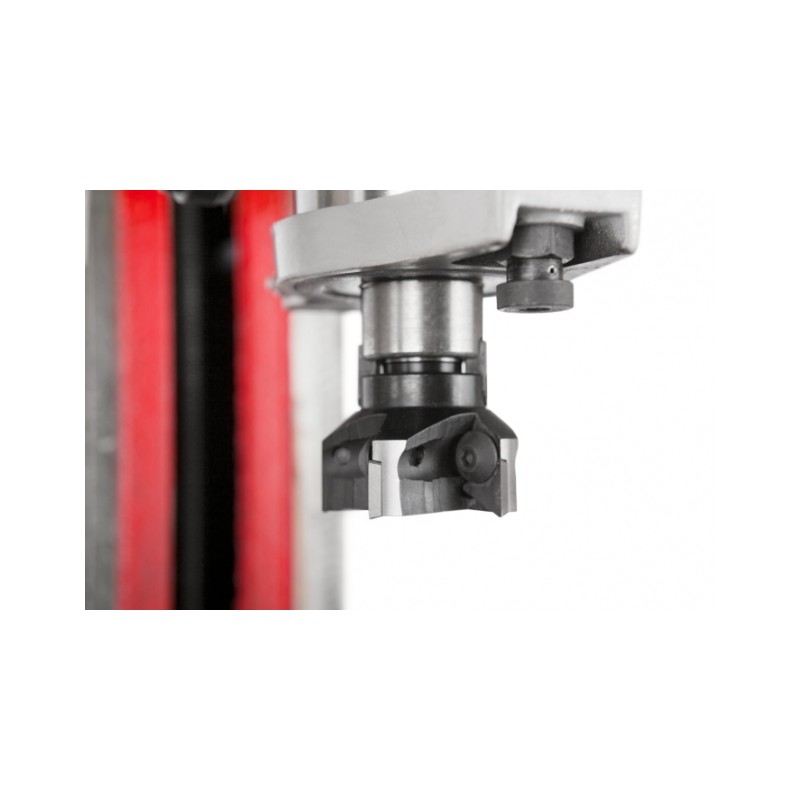

Model ZX7045 łączy funkcjonalność klasycznej wiertarki kolumnowej z możliwościami, jakie oferuje frezarka konwencjonalna do metalu. Maszyna umożliwia wykonywanie otworów o średnicy do 45 mm, frezowanie czołowe do 80 mm, frezowanie walcowo-czołowe do 28 mm oraz gwintowanie do M12. Dzięki stożkowi wrzeciona MT4 możliwe jest stosowanie szerokiej gamy narzędzi i uchwytów dostępnych dla maszyn konwencjonalnych.

Dużą zaletą konstrukcji jest regulacja wysokości głowicy na suporcie, bez konieczności zmiany położenia całego zespołu na kolumnie. Rozwiązanie to ułatwia zachowanie ustawienia względem obrabianego detalu i skraca czas przygotowania kolejnych operacji. Głowica posiada możliwość obrotu w zakresie ±90°, dzięki czemu wiertarko frezarka może wykonywać również obróbkę pod kątem.

Główne atuty maszyny

• Ciężki odlew żeliwny – zwiększa sztywność maszyny i ogranicza wpływ drgań podczas wiercenia oraz frezowania.
• Stół roboczy 820 x 240 mm – zapewnia odpowiednią powierzchnię do mocowania detali oraz oprzyrządowania.
• Przesuw stołu 550 x 170 mm – umożliwia wygodne pozycjonowanie obrabianego elementu względem osi wrzeciona.
• Prowadnice typu jaskółczy ogon – zapewniają stabilne i precyzyjne prowadzenie zespołów roboczych.
• Szlifowane koła zębate – wpływają na płynną i cichszą pracę układu napędowego.
• 6 prędkości wrzeciona w zakresie od 95 do 1600 obr/min pozwala dobrać parametry do rodzaju narzędzia i obrabianego materiału.
• Lewe i prawe obroty wrzeciona – istotne między innymi podczas operacji gwintowania.
• Obrotowa głowica ±90° – umożliwia wykonywanie otworów oraz powierzchni pod kątem.
• Podstawa maszyny dostępna w opcji dodatkowej.

Budowa ZX7045 i rozwiązania zwiększające precyzję obróbki

Korpus ZX7045 wykonano jako ciężką konstrukcję żeliwną o masie netto 270 kg. Odpowiednia masa i sztywność mają bezpośredni wpływ na stabilność podczas obróbki oraz pozwalają skuteczniej ograniczać drgania powstające podczas pracy frezem lub wiertłem.

Stół krzyżowy z precyzyjnie szlifowaną powierzchnią umożliwia dokładne ustawienie materiału. Ruch prowadzony jest na prowadnicach w kształcie jaskółczego ogona, typowych dla profesjonalnych obrabiarek konwencjonalnych. Odległość końcówki wrzeciona od stołu wynosi maksymalnie 475 mm, a odsunięcie osi wrzeciona od powierzchni kolumny to 260 mm, co pozwala obrabiać elementy o zróżnicowanych gabarytach.

Precyzja, wydajność i szeroki zakres obróbki

Silnik o mocy 1500 W współpracuje z przekładnią oferującą sześć zakresów prędkości wrzeciona. Użytkownik może dobrać prędkość 95, 170, 280, 540, 960 lub 1600 obr/min odpowiednio do średnicy narzędzia, rodzaju materiału i wykonywanej operacji.

ZX7045 sprawdzi się przy wierceniu, rozwiercaniu, frezowaniu powierzchni, wykonywaniu rowków oraz gwintowaniu. To rozwiązanie dla użytkowników poszukujących jednej, zwartej maszyny do wielu podstawowych i średnio wymagających prac obróbczych.

Zastosowanie frezarko-wiertarki ZX7045

Maszyna przeznaczona jest do prac jednostkowych, małoseryjnych i warsztatowych. Może być wykorzystywana w zakładach ślusarskich, narzędziowniach, działach utrzymania ruchu, serwisach technicznych, zakładach produkcyjnych oraz warsztatach wykonujących elementy metalowe na zamówienie. Dzięki możliwości rozbudowy o imadła, stoły podziałowe, podzielnice oraz uchwyty narzędziowe frezarka konwencjonalna ZX7045 może zostać dopasowana do różnego rodzaju operacji technologicznych.

Dane techniczne

Wyposażenie standardowe frezarko-wiertarki ZX7045

• trzpień uchwytu wiertarskiego MK4/B18
• podręczne narzędzia
• uchwyt wiertarski 3-16 mm/B18
• tuleja redukcyjna MK4/MK3
• tuleja redukcyjna MK3/MK2
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne i możliwość rozbudowy maszyny

ZX7045 może zostać doposażona w szeroki zakres akcesoriów do mocowania detali, obróbki podziałowej, gwintowania oraz frezowania. Pozwala to przygotować maszynę do konkretnych procesów technologicznych i rodzaju produkowanych elementów.

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

ZX7045 – wiertarko frezarka do profesjonalnej obróbki metalu

Frezarko-wiertarka ZX7045 jest przeznaczona dla użytkowników oczekujących solidnej maszyny konwencjonalnej, umożliwiającej realizację wielu operacji na jednym stanowisku. Masywna konstrukcja, wrzeciono MT4, stół krzyżowy, szeroki zakres prędkości oraz możliwość regulacji i pochylenia głowicy zapewniają dużą elastyczność podczas codziennej pracy. Dobierz odpowiednie oprzyrządowanie i skonfiguruj maszynę zgodnie z wymaganiami prowadzonego procesu technologicznego.

Po zakupie prosimy o podanie rodzaju zasilania (230V czy 400V).
