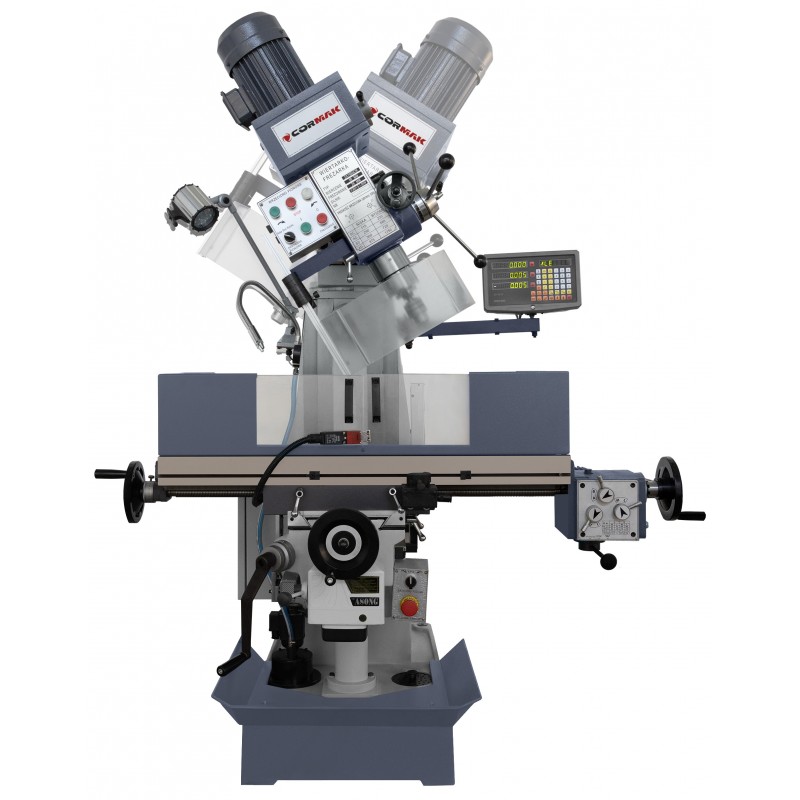

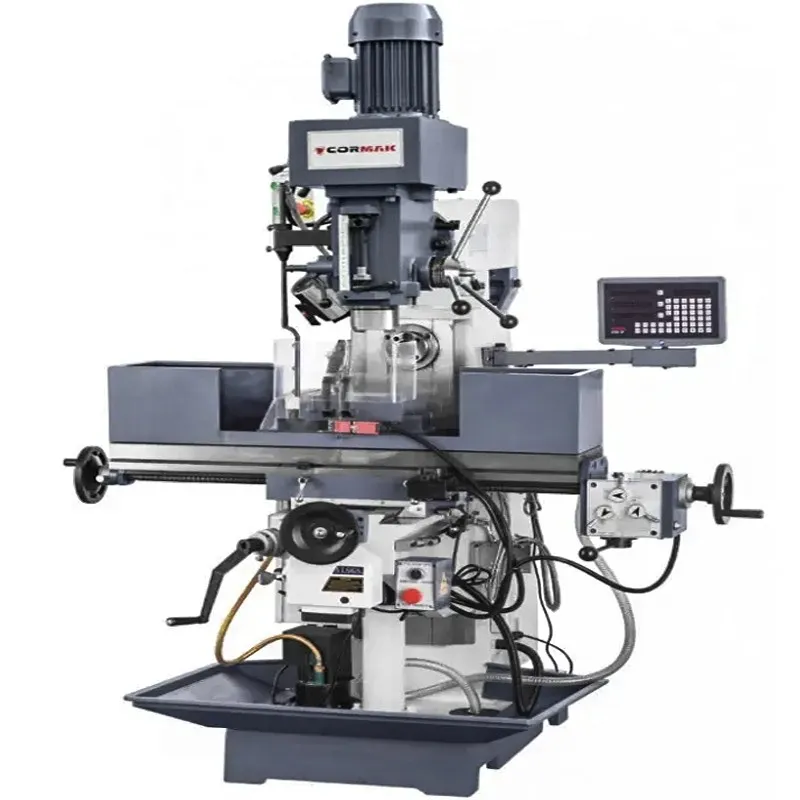

Frezarko-wiertarka CORMAK ZX 7550 CW

Wiertarko-frezarka ZX7550 CW – uniwersalna frezarka konwencjonalna do metalu

Model ZX7550 CW łączy funkcjonalność wiertarko-frezarki oraz klasycznej frezarki konwencjonalnej do metalu. Zastosowanie dwóch układów wrzecion – pionowego i poziomego – pozwala dopasować sposób obróbki do geometrii detalu i rodzaju wykonywanej operacji. Maszyna umożliwia wiercenie otworów do 50 mm, gwintowanie do M16, wytaczanie do 120 mm oraz frezowanie przy wykorzystaniu szerokiego zakresu prędkości obrotowych.

Stół roboczy o wymiarach 1000 × 240 mm i przesuwie 600 × 230 mm zapewnia odpowiednią przestrzeń do mocowania elementów o zróżnicowanych gabarytach. Automatyczny posuw w osiach X i Y oraz mechaniczny ruch w osi Z ograniczają udział operatora w jednostajnych ruchach roboczych, poprawiają powtarzalność prowadzenia narzędzia i zwiększają wydajność przy wykonywaniu dłuższych serii detali.

Główne atuty maszyny

• Automatyczny posuw stołu w osiach X i Y: umożliwia utrzymanie równomiernego ruchu roboczego podczas frezowania oraz poprawia powtarzalność wykonywanych przejść.
• Mechaniczny posuw stołu w osi Z: ułatwia zmianę wysokości stołu i pozycjonowanie obrabianego elementu względem narzędzia.
• Wrzeciono pionowe i poziome: rozszerza zakres technologiczny maszyny i pozwala realizować różne strategie frezowania bez konieczności stosowania oddzielnych obrabiarek.
• Stożek wrzeciona ISO 40: zapewnia stabilne mocowanie oprzyrządowania i dostęp do szerokiej gamy profesjonalnych narzędzi frezarskich.
• Ciężki odlew żeliwny: masa maszyny wynosząca 970 kg zwiększa sztywność układu i ogranicza wpływ drgań powstających podczas obróbki.
• Masywny stół krzyżowy: precyzyjnie szlifowana powierzchnia robocza zapewnia stabilną bazę do mocowania detali, imadeł oraz oprzyrządowania technologicznego.
• Prowadnice typu jaskółczy ogon w trzech osiach: zapewniają sztywne prowadzenie zespołów roboczych i kontrolowany ruch stołu.
• Szlifowane koła zębate: wpływają na płynną pracę przekładni i ograniczenie hałasu mechanizmu napędowego.
• Lewe i prawe obroty wrzeciona: zwiększają możliwości technologiczne, między innymi podczas wykonywania gwintów.
• Głowica obracana ±90°: umożliwia obróbkę powierzchni oraz otworów ustawionych pod kątem względem stołu roboczego.

Budowa i technologia ZX7550 CW

Korpus oraz podstawowe zespoły nośne wykonano z ciężkich odlewów żeliwnych, których zadaniem jest zapewnienie odpowiedniej sztywności podczas pracy pod obciążeniem. Jest to szczególnie istotne przy frezowaniu większymi narzędziami oraz wytaczaniu, gdzie stabilność całego układu obrabiarka–narzędzie–detal bezpośrednio wpływa na jakość powierzchni i utrzymanie wymiaru.

Wrzeciono pionowe pracuje w zakresie 115–1750 obr./min, natomiast wrzeciono poziome w zakresie 60–1350 obr./min. Dobór wielu przełożeń pozwala dostosować prędkość skrawania do średnicy narzędzia, rodzaju materiału oraz charakteru wykonywanej operacji. Trzy wartości posuwu wrzeciona: 0,015; 0,08 i 0,25 mm/obr. umożliwiają dopasowanie parametrów pracy do wiercenia i innych operacji wymagających kontrolowanego posuwu.

Precyzja i wydajność pracy

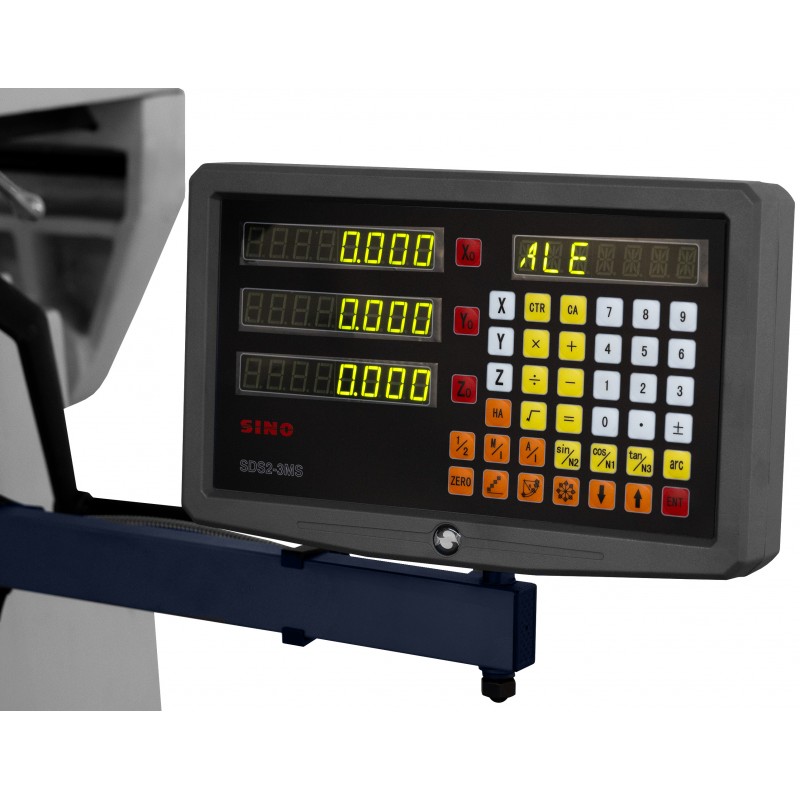

Automatyczne posuwy stołu w połączeniu z 3-osiowym odczytem cyfrowym SINO usprawniają dokładne pozycjonowanie stołu i kontrolę współrzędnych podczas obróbki. Operator może szybciej ustawiać kolejne pozycje robocze, ograniczając konieczność ręcznego kontrolowania przemieszczeń. Zakres posuwu stołu 24–720 mm/min w 8 zakresach umożliwia dostosowanie parametrów do obróbki zgrubnej i wykańczającej.

Połączenie stabilnej konstrukcji, prowadnic typu jaskółczy ogon, dużego stołu oraz rozbudowanego układu posuwów sprawia, że ta wiertarko-frezarka do metalu może być wykorzystywana zarówno przy produkcji jednostkowej, jak i powtarzalnej obróbce niewielkich serii.

Zastosowanie

• frezowanie płaszczyzn, rowków i powierzchni kształtowych,
• wiercenie otworów do średnicy 50 mm,
• wytaczanie otworów do średnicy 120 mm,
• gwintowanie do M16,
• obróbka jednostkowa oraz małoseryjna elementów metalowych,
• prace warsztatowe, remontowe, narzędziowe i produkcyjne.

Parametry techniczne

Wyposażenie standardowe

• odczyt cyfrowy dla 3 osi SINO
• tuleje redukcyjne ISO 40/ Morsea
• uchwyt wiertarski 1 - 16 mm
• deklaracja zgodności WE
• imadło maszynowe L - 160 mm
• trzpień frezarki z kmpl. tulejek zaciskowych do frezów palcowych
• podtrzymka wrzeciona poziomego / okular
• trzpienie frezarskie długie
• podstawowe narzędzia
• instalacja oświetleniowa halogenowa 24V
• układ chłodzenia
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

ZX7550 CW – wiertarko-frezarka do profesjonalnej obróbki metalu

ZX7550 CW jest rozwiązaniem dla zakładów poszukujących jednej, sztywnej obrabiarki konwencjonalnej zdolnej do wykonywania wielu operacji technologicznych. Wrzeciono pionowe i poziome, automatyczne posuwy, cyfrowy odczyt położenia w trzech osiach oraz rozbudowane wyposażenie standardowe pozwalają wdrożyć maszynę do pracy bez konieczności kompletowania podstawowego oprzyrządowania od początku.

Jeżeli potrzebna jest wiertarko-frezarka do metalu zapewniająca dużą uniwersalność, stabilną konstrukcję i szeroki zakres parametrów pracy, model CORMAK ZX7550 CW stanowi rozwiązanie przeznaczone do profesjonalnego zastosowania warsztatowego i produkcyjnego. Skontaktuj się z działem handlowym CORMAK, aby uzyskać informacje dotyczące dostępności maszyny, wyposażenia dodatkowego oraz konfiguracji odpowiedniej do planowanych operacji obróbczych.
