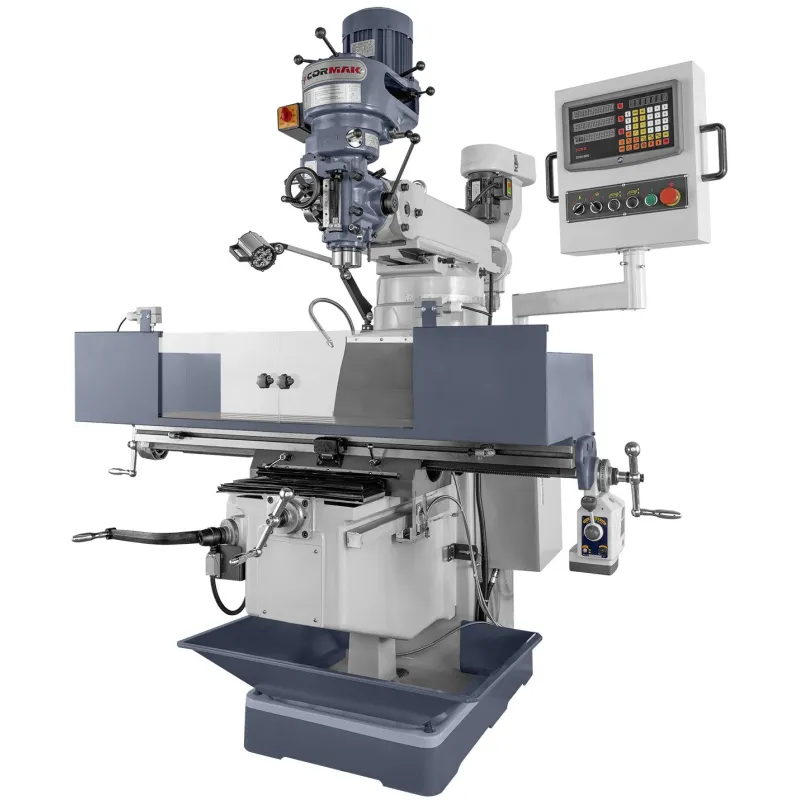

Frezarka wielozadaniowa MFM250

Frezarka wielozadaniowa MFM250 – profesjonalna frezarka konwencjonalna do metalu

Frezarka wielozadaniowa MFM250 to ciężka, uniwersalna maszyna przeznaczona do precyzyjnej obróbki metalu w zakładach produkcyjnych, narzędziowniach, warsztatach utrzymania ruchu oraz działach remontowych. Rozbudowany zakres ruchów stołu, głowica wychylana w dwóch płaszczyznach oraz wrzeciono ze stożkiem ISO 40 pozwalają realizować szeroki zakres operacji frezarskich i wiertarskich przy zachowaniu wysokiej sztywności układu.

Główne atuty frezarki wielozadaniowej MFM250

Konstrukcja modelu MFM250 została opracowana z myślą o warsztatach, które wymagają od jednej maszyny dużej uniwersalności technologicznej. Jest to frezarka konwencjonalna do metalu umożliwiająca wykonywanie zarówno typowych prac płaszczyznowych, jak i obróbki elementów wymagających ustawienia narzędzia pod określonym kątem. Rozbudowany zakres ruchów oraz duży stół roboczy pozwalają mocować detale o zróżnicowanych gabarytach.

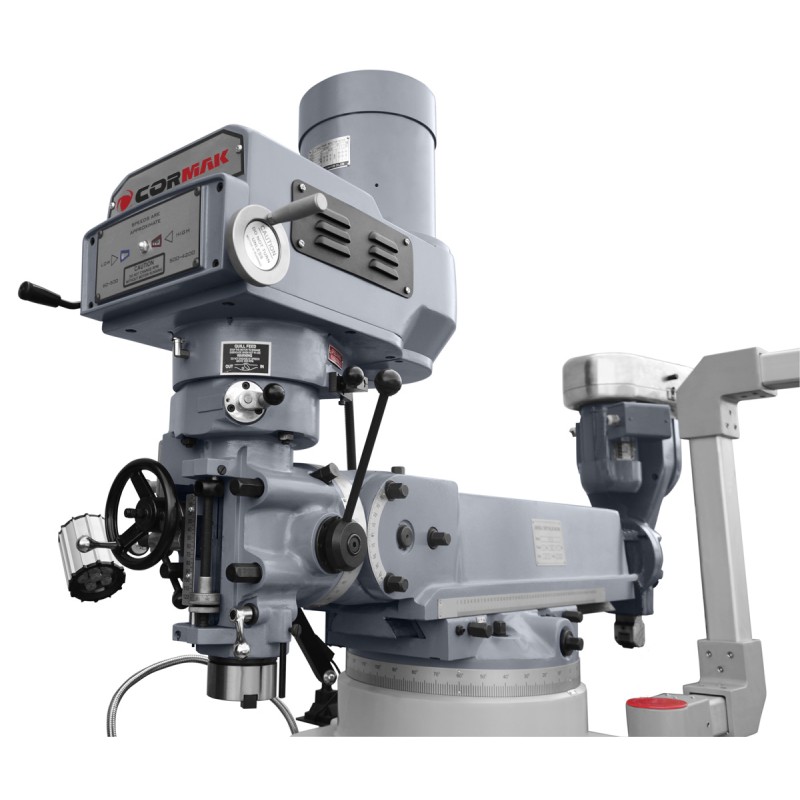

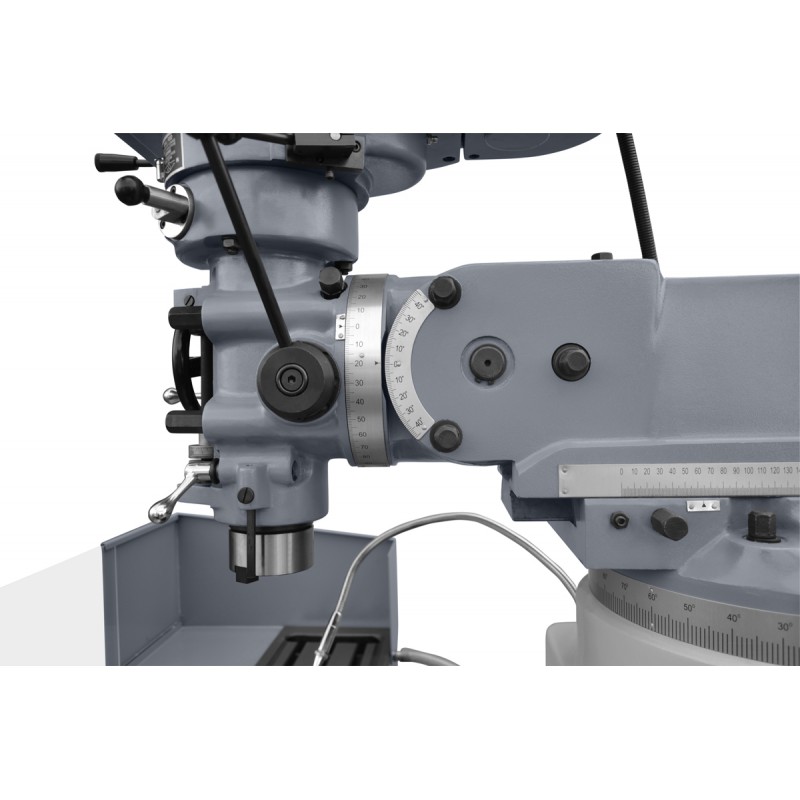

• Głowica przechylana w dwóch osiach – możliwość ustawienia prawo/lewo w zakresie ±90° oraz przód/tył ±45° ułatwia obróbkę powierzchni skośnych, kątowych oraz elementów o bardziej złożonej geometrii.
• Stół roboczy 1370 x 254 mm zapewnia dużą powierzchnię mocowania obrabianych detali, imadeł oraz oprzyrządowania technologicznego.
• Przesuw wzdłużny 850 mm, poprzeczny 400 mm i pionowy 420 mm pozwalają realizować obróbkę elementów o dużych wymiarach bez konieczności częstego zmieniania ich zamocowania.
• 16-stopniowy zakres obrotów 65–4500 obr/min umożliwia dobranie parametrów do średnicy narzędzia, rodzaju operacji i obrabianego materiału.
• Stożek wrzeciona ISO 40 umożliwia stosowanie profesjonalnego oprzyrządowania frezarskiego o wysokiej sztywności mocowania.

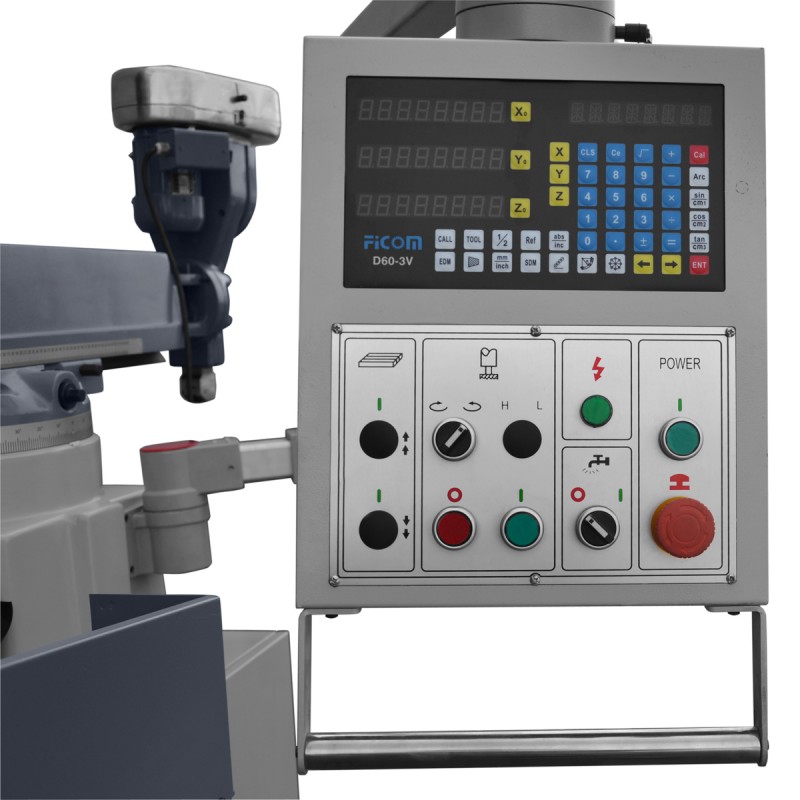

• Odczyt cyfrowy w 3 osiach ułatwia precyzyjne pozycjonowanie stołu oraz kontrolę wymiarów podczas kolejnych etapów obróbki.

Budowa, wrzeciono i rozwiązania wspomagające obróbkę

MFM250 została zaprojektowana jako maszyna do intensywnej eksploatacji warsztatowej. Masa 1550 kg sprzyja stabilności podczas obróbki i ograniczeniu wpływu drgań na jakość wykonywanych powierzchni. Silnik o mocy 2.25 kW / 3 kW w trybie S1/S6 zapewnia parametry odpowiednie do szerokiego zakresu typowych prac frezarskich wykonywanych w stali, żeliwie i innych materiałach obrabialnych skrawaniem.

Rozwiązania zwiększające funkcjonalność maszyny

• Ręczny posuw zgrubny tulei umożliwia szybkie ustawienie położenia narzędzia podczas operacji wiercenia i frezowania.
• Ruch tulei 127 mm zwiększa zakres pracy wrzeciona bez konieczności każdorazowej zmiany wysokości stołu.
• Przełącznik obrotów prawo/lewo umożliwia szybką zmianę kierunku pracy wrzeciona odpowiednio do realizowanego procesu technologicznego.
• Centralne smarowanie wrzeciona, nakrętek i prowadnic usprawnia obsługę eksploatacyjną oraz wspiera prawidłowe warunki pracy współpracujących elementów mechanicznych.
• Ręczny hamulec wrzeciona pozwala na szybkie zatrzymanie wrzeciona podczas czynności obsługowych i zmian narzędzia.
• Układ chłodzenia z wanną na wióry wspomaga odprowadzanie ciepła ze strefy skrawania oraz utrzymanie uporządkowanego stanowiska pracy.

Precyzja pozycjonowania i wydajność pracy

Zastosowany 3-osiowy odczyt cyfrowy umożliwia operatorowi bieżącą kontrolę położenia stołu, ograniczając konieczność wykonywania obliczeń na podstawie podziałek mechanicznych. Jest to szczególnie istotne podczas wykonywania serii otworów, rowków, kieszeni, powierzchni bazowych oraz elementów wymagających zachowania powtarzalnych odległości. Dzięki temu MFM250 może pracować zarówno jako klasyczna wiertarko frezarka, jak i wielozadaniowa frezarka warsztatowa do bardziej wymagających operacji.

Zakres odległości wrzeciona od kolumny 200–700 mm oraz od powierzchni stołu 0–405 mm pozwala dopasować przestrzeń roboczą do obrabianego detalu, zastosowanego uchwytu oraz długości narzędzia.

Zastosowanie frezarki MFM250

Frezarka MFM250 do metalu sprawdzi się w produkcji jednostkowej i małoseryjnej, podczas wykonywania części zamiennych, regeneracji podzespołów oraz przygotowywania elementów konstrukcyjnych i narzędziowych. Szeroki zakres ustawień głowicy umożliwia wykorzystanie maszyny przy produkcji detali wymagających obróbki pod kątem bez konieczności stosowania rozbudowanych przyrządów pozycjonujących.

• warsztaty mechaniczne i narzędziownie,
• działy utrzymania ruchu i zakłady remontowe,
• produkcja jednostkowa i małoseryjna,
• frezowanie powierzchni płaskich i kątowych,
• wykonywanie rowków, kieszeni i powierzchni bazowych,
• wiercenie i obróbka otworów,
• obróbka elementów wymagających ustawienia głowicy pod kątem.

Wyposażenie i możliwości rozbudowy

Wyposażenie standardowe

• odczyt cyfrowy dla 3 osi,
• układ chłodzenia z wanną na wióry,
• centralne smarowanie wrzeciona, nakrętek i prowadnic,
• ręczny hamulec wrzeciona,
• przełącznik obrotów prawo/lewo,
• głowica przechylana w dwóch osiach.

Wyposażenie opcjonalne

• Głowica do dłutowania – rozszerza możliwości technologiczne maszyny o dodatkowe operacje obróbcze.

Parametry techniczne frezarki wielozadaniowej MFM250

MFM250 – uniwersalna maszyna do profesjonalnej obróbki metalu

Jeżeli zakład wymaga jednej maszyny łączącej szeroki zakres ruchów, dużą przestrzeń roboczą i możliwość obróbki pod wieloma kątami, frezarka wielozadaniowa MFM250 stanowi rozwiązanie przeznaczone do profesjonalnych zastosowań. Rozbudowane możliwości ustawienia głowicy, odczyt cyfrowy 3 osi, wrzeciono ISO 40 i masywna konstrukcja zapewniają funkcjonalność wymaganą przy codziennej obróbce warsztatowej i produkcyjnej.
