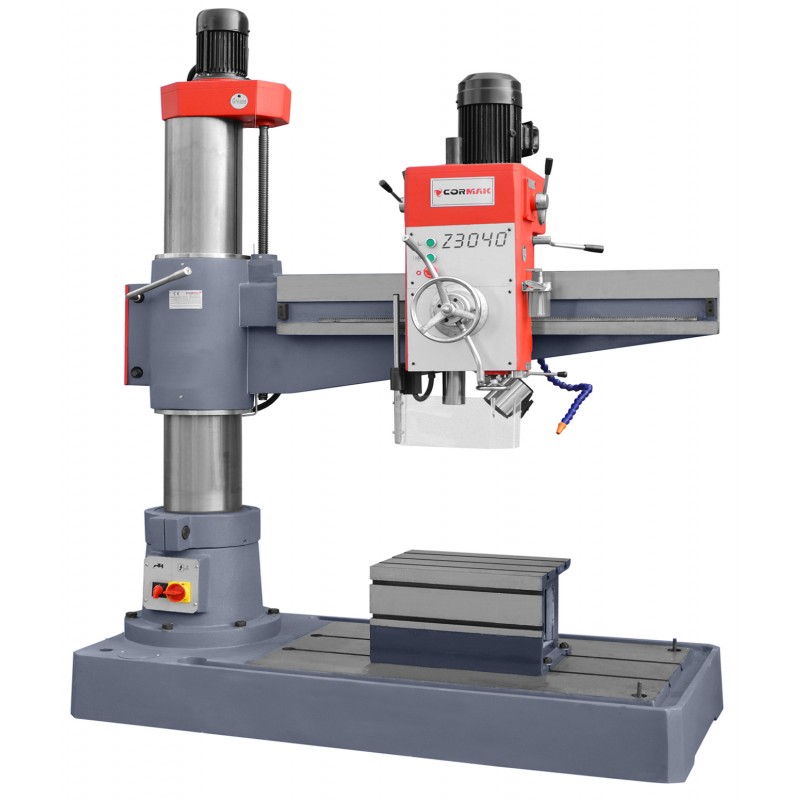

Radialbohrmaschine CORMAK 3040x1300

Radialbohrmaschine CORMAK 3040x1300 ist eine fortschrittliche Industriemaschine, die für präzises Bohren in Materialien wie Stahl und Gusseisen entwickelt wurde. Die Maschine zeichnet sich durch eine massive Säulenkonstruktion und einen breiten Verstellbereich des Radialauslegers aus, wodurch hohe Stabilität und Flexibilität bei der Bearbeitung großer Werkstücke gewährleistet sind. Ihr entscheidender Vorteil ist die Fähigkeit, Bohrungen bis Ø40 mm mit mikrometergenauer Präzision auszuführen.

Hauptvorteile der Radialbohrmaschine CORMAK 3040x1300

Die Radialbohrmaschine CORMAK 3040x1300 wurde für anspruchsvolle industrielle Umgebungen konzipiert und bietet Zuverlässigkeit, Präzision und hohe Leistungsfähigkeit. Ihre fortschrittliche Konstruktion, basierend auf einer massiven Säule und präzisen Einstellmechanismen, garantiert optimale Arbeitsbedingungen in verschiedenen Anwendungen. Nachfolgend die wichtigsten Vorteile, die diese Maschine unter den Radialbohrmaschinen hervorheben:

• Massive Konstruktion mit 1400 kg Gewicht: Gewährleistet außergewöhnliche Stabilität und minimierte Vibrationen, was präzises Bohren und eine längere Lebensdauer der Schneidwerkzeuge sicherstellt.
• Verstellbarer Radialausleger mit einem Bereich von 360–1300 mm: Ermöglicht das Bohren großer und unregelmäßiger Werkstücke ohne Umspannen, steigert die Flexibilität und reduziert Rüstzeiten.
• Spindel mit MK4-Aufnahme und sechs Drehzahlen (75–1200 U/min): Bietet optimale Anpassung der Parameter an verschiedene Materialien und ermöglicht Bohrungen bis Ø40 mm in Stahl und Gusseisen.
• Spindelhub 200 mm: Erlaubt Tiefbohrungen in einem Zyklus, beschleunigt Produktionsprozesse und erhöht die Effizienz.
• Hauptmotor mit 2,2 kW Leistung: Liefert hohes Drehmoment und zuverlässigen Dauerbetrieb bei optimalem Energieverbrauch.
• Hubmotor mit 0,75 kW Leistung: Ermöglicht eine schnelle und präzise Höhenverstellung des Auslegers mit einer Geschwindigkeit von 1,3 m/min.
• Würfeltisch 510 × 380 × 305 mm: Sorgt für sichere Spannung unregelmäßig geformter Werkstücke und erhöht die Präzision der Bearbeitung.
• Ergonomisches Bedienfeld: Frontseitig angebracht für intuitive Handhabung und schnelle Parametereinstellung.
• Geschliffene Säulenoberfläche: Sichert gleichmäßige und präzise Bewegung des Auslegers, eliminiert Spiel und verbessert die Positioniergenauigkeit.
• Manuelle Verriegelung von Bohrkopf und Ausleger: Erhöht Sicherheit und Stabilität beim Bohren, verhindert unkontrollierte Bewegungen.
• Drei Spindelvorschübe (0,10 / 0,16 / 0,25 mm/U): Ermöglichen präzise Steuerung des Bohrprozesses, angepasst an Material und Aufgabe.

Diese Eigenschaften machen die Radialbohrmaschine CORMAK 3040x1300 zu einem unverzichtbaren Werkzeug für Profis, die Zuverlässigkeit, Präzision und hohe Leistung in intensiven Produktionsprozessen verlangen.

Konstruktion und Technologie

Die Radialbohrmaschine CORMAK 3040x1300 basiert auf einer robusten Säulenkonstruktion aus hochfestem Stahl, die Steifigkeit und Widerstandsfähigkeit gegen dynamische Belastungen bietet. Der Radialausleger, verstellbar im Bereich 360–1300 mm, ermöglicht präzise Spindelpositionierung, während die geschliffene Säulenoberfläche gleichmäßige Bewegung und minimales Spiel garantiert.

Wichtige Komponenten

• Spindel: Aus gehärtetem Stahl gefertigt, mit MK4-Aufnahme für schnellen Werkzeugwechsel. Sechs Drehzahlen (75, 130, 240, 380, 660, 1200 U/min) bieten Flexibilität bei der Parameterauswahl.
• Vorschubsystem: Spindelhub 200 mm, drei Vorschübe (0,10 / 0,16 / 0,25 mm/U), ergänzt durch ein Kühlsystem zur Minimierung von Überhitzung.
• Hauptmotor: Leistungsstarker Elektromotor mit 2,2 kW, betrieben mit 400 V, garantiert stabiles Drehmoment in allen Arbeitsbedingungen.
• Hubmotor: Mit 0,75 kW Leistung, ermöglicht eine schnelle und präzise Höhenverstellung des Auslegers mit 1,3 m/min.
• Basis und Arbeitstisch: Robuste Basis mit T-Nuten sowie Würfeltisch (510 × 380 × 305 mm) für sichere Werkstückspannung.
• Schmiersystem: Zentralschmierung der wichtigsten Baugruppen reduziert Verschleiß und Wartungskosten.

Die moderne Fertigungstechnologie, einschließlich präzisem Schleifen der Führungsflächen, garantiert langfristige Zuverlässigkeit und hohe Bearbeitungsqualität.

Präzision und Leistung

Die Radialbohrmaschine CORMAK 3040x1300 gewährleistet höchste Präzision dank steifer Konstruktion und präziser Einstellmechanismen. Die Verstellung des Spindelabstands zum Tisch (260–1300 mm) sowie zur Säulenachse (360–1300 mm) ermöglicht die Bearbeitung unterschiedlich großer Werkstücke mit mikrometergenauer Toleranz. Schneller Drehzahlwechsel und präziser Spindelvorschub verkürzen die Rüstzeit und erhöhen die Effizienz von Produktionszyklen.

Im Vergleich zu herkömmlichen Säulenbohrmaschinen bietet das Radialmodell mehr Flexibilität bei der Bearbeitung großer Werkstücke. Es ermöglicht Bohrungen bis Ø40 mm in Stahl und Gusseisen. Das integrierte Kühlsystem minimiert thermische Verformungen und sichert reproduzierbare Ergebnisse in Serienfertigungen.

Einsatzgebiete

Die Radialbohrmaschine CORMAK 3040x1300 ist für metallverarbeitende Betriebe, mechanische Werkstätten und Instandhaltungsfirmen bestimmt. Sie eignet sich hervorragend zum Bohren von Löchern in große Stahlkonstruktionen, Maschinenteile, Spritzgussformen sowie Komponenten für die Automobil-, Landwirtschafts- und Bauindustrie. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zur idealen Wahl für präzise und intensive industrielle Anwendungen.

Standardausstattung

• Bohrfutter B16 (3–16 mm)
• Dorn für Bohrfutter B16/MK4
• Reduzierhülse MK4/MK3
• Austreibkeil
• Würfeltisch 510 × 380 × 305 mm
• Betriebsanleitung

Optionale Ausstattung

• Maschinenschraubstock in verschiedenen Größen
• HSS-Bohrer-Set für Stahl und Gusseisen
• Automatischer Spindelvorschub
• LED-Arbeitsleuchte für den Arbeitsbereich
• DRO-System (Digitalanzeige) für höhere Präzision

Technische Daten

Optimieren Sie Ihre Produktionsprozesse mit der Radialbohrmaschine CORMAK 3040x1300. Kontaktieren Sie uns für detaillierte Informationen, fachkundige Beratung oder zur Bestellung – wir garantieren eine schnelle Lieferung.
