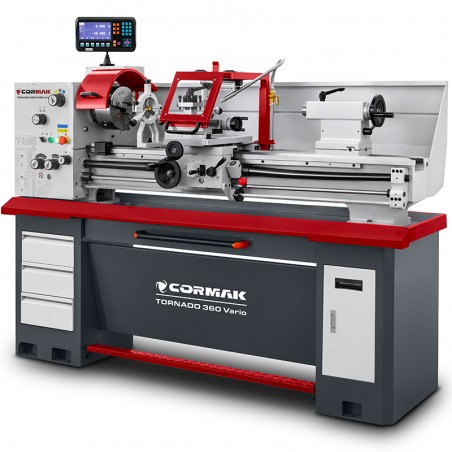

Konventionelle Universaldrehmaschine CORMAK TORNADO 360x1000 VARIO

Die Universaldrehmaschine CORMAK TORNADO 360x1000 VARIO ist eine professionelle konventionelle Drehmaschine für die präzise Metallbearbeitung in Produktionsbetrieben, Werkzeugmachereien und Instandhaltungswerkstätten. Die robuste Konstruktion, der große Spitzenabstand von 1.000mm, der leistungsstarke 2,4kW-Antrieb sowie die Spindelaufnahme Camlock D1-5 gewährleisten auch bei anspruchsvollen Zerspanungsarbeiten eine hohe Steifigkeit, Stabilität und Wiederholgenauigkeit.

Das Modell TORNADO 360x1000 VARIO wurde für Anwender entwickelt, die Zuverlässigkeit, Präzision und vielseitige technologische Möglichkeiten erwarten. Dank der großen Spindelbohrung, des umfangreichen Vorschub- und Gewindegetriebes sowie des gehärteten Maschinenbetts eignet sich die Maschine hervorragend zum Drehen von Wellen, Hülsen, Achsen, Maschinenbauteilen sowie Einzelteilen und Kleinserien.

Die wichtigsten Vorteile der Universaldrehmaschine CORMAK TORNADO 360x1000 VARIO

Die Metall-Drehbank von CORMAK wurde für den langjährigen Einsatz unter anspruchsvollen industriellen Bedingungen konstruiert. Jedes Maschinenelement trägt dazu bei, maximale Bearbeitungsgenauigkeit, eine hohe Systemsteifigkeit und einen komfortablen Betrieb zu gewährleisten.

• Der Spitzenabstand von 1.000mm ermöglicht das Drehen langer Werkstücke und erweitert die Bearbeitungsmöglichkeiten für Wellen, Hülsen und lange Bauteile
• Das gehärtete und geschliffene Maschinenbett mit einer Breite von 205mm bietet eine hohe Verschleißfestigkeit und dämpft Vibrationen wirksam.
• Die Spindelbohrung von 52mm ermöglicht die Bearbeitung von Materialien mit größerem Durchmesser, ohne dass diese zuvor vorbereitet werden müssen.
• Die Spindelaufnahme Camlock D1-5 gewährleistet eine schnelle, sichere und steife Befestigung der Spannfutter.
• Der 2,4kW-Motor bietet ein hohes Drehmoment bei niedrigen Drehzahlen sowie einen stabilen Betrieb unter Last.
• Die stufenlose Spindeldrehzahlregelung (VARIO) von 75–2.000U/min ermöglicht die Anpassung der Parameter an den Werkstoff und den jeweiligen Bearbeitungsvorgang.
• Die Bearbeitung metrischer und zölliger Gewinde erhöht die vielseitigen Einsatzmöglichkeiten.
• Die Verwendung von Werkzeugen mit 16 × 16mm ermöglicht den Einsatz professioneller Drehmeißel.

Robuste Konstruktion für eine hohe Bearbeitungsgenauigkeit

Die Konstruktion der Drehmaschine basiert auf einem massiven Gusskörper, dessen entsprechendes Gewicht und breite Führungen die während der Bearbeitung entstehenden Vibrationen wirksam reduzieren. Die gehärteten und präzisionsgeschliffenen Führungen behalten ihre Geometrie auch bei intensiver Nutzung bei, was sich unmittelbar auf die Qualität der gefertigten Werkstücke auswirkt.

Die Spindel ist in Präzisionslagern gelagert und mit einer Camlock-D1-5-Aufnahme ausgestattet, die eine schnelle Montage der Spannfutter und eine hohe Steifigkeit der Befestigung gewährleistet. Die Spindelbohrung mit einem Durchmesser von 52mm ermöglicht die Bearbeitung von Materialien mit größeren Querschnitten und erweitert dadurch den Einsatzbereich der Maschine.

Der Motor mit einer Leistung von 2,4kW arbeitet mit einem langlebigen Antriebssystem zusammen und gewährleistet sowohl beim Schruppen als auch beim Schlichten stabile Betriebsparameter. Das umfangreiche Gewinde- und Vorschubgetriebe ermöglicht eine schnelle Auswahl der passenden Einstellungen ohne aufwendige Konfiguration.

Präzision und Leistung im täglichen Betrieb

Die konventionelle Drehmaschine CORMAK TORNADO 360x1000 VARIO ermöglicht eine Vielzahl technologischer Bearbeitungsvorgänge wie Außen- und Innendrehen, Plandrehen, Bohren, Reiben, Gewindeschneiden und Kegeldrehen. Die stabile Konstruktion und die präzise Führung der Schlitten gewährleisten eine hohe Maßwiederholgenauigkeit sowie eine ausgezeichnete Oberflächenqualität der bearbeiteten Werkstücke.

Dank des breiten Vorschub- und Spindeldrehzahlbereichs kann der Bediener die Parameter problemlos an die Bearbeitung von Baustahl, legierten Stählen, Gusseisen, Aluminium, Messing und vielen weiteren Werkstoffen anpassen.

Anwendungsbereiche

Die Metall-Drehbank CORMAK TORNADO 360x1000 VARIO eignet sich für den Einsatz in:

• Produktionsbetrieben,
• Werkzeugmachereien,
• mechanischen Werkstätten und Schlossereien,
• Instandhaltungsabteilungen,
• Prototypenwerkstätten,
• Schulungszentren und Lehrwerkstätten.

Standardausstattung

• Untergestell der Drehmaschine
• Dreibackenfutter 200mm + rechte und linke Backen
• Vierbackenfutter 200mm + rechte und linke Backen
• Satz mit 7 Halterdrehmeißeln 16x16
• Planscheibe
• Gewindeuhr
• Feststehende und mitlaufende Lünette
• Digitale 2-Achs-Anzeige SINO
• Späneschublade und Werkzeugschubladen
• Kühlsystem
• LED-Arbeitsleuchte

Optionale Ausstattung

• Schnellwechselsystem für Werkzeughalter
• Schnellspannstahlhalter
• Zusätzlicher Satz Drehmeißel und Wendeschneidplatten

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.

Technische Daten

Entscheiden Sie sich für die Universaldrehmaschine CORMAK TORNADO 360x1000 VARIO, wenn Sie eine Kombination aus hoher Präzision, langlebiger Konstruktion und vielseitigen technologischen Möglichkeiten erwarten. Diese professionelle konventionelle Drehmaschine eignet sich sowohl für die Einzel- als auch für die Serienfertigung und gewährleistet täglich eine zuverlässige und effiziente Metallbearbeitung.
