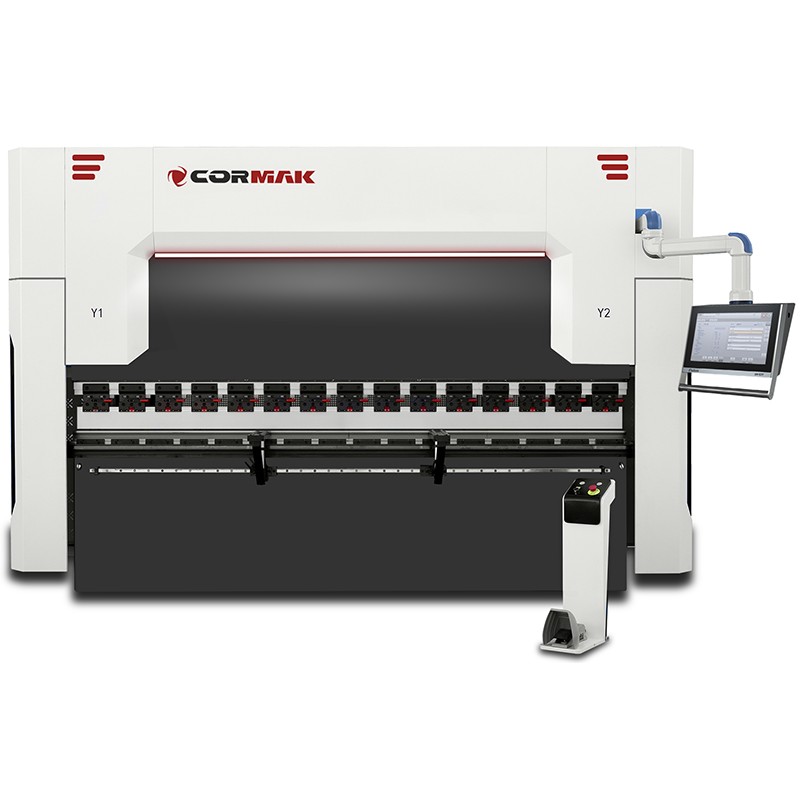

Die präsentierte Konfiguration ist die am häufigsten von Kunden gewählte Ausstattung – eine bewährte und effiziente Lösung für die Serienproduktion

Hauptmerkmale:

• Vordere Stützen: 2 Stück auf linearen Führungen, die Stabilität während des Biegevorgangs gewährleisten

• Achsen Y1, Y2: automatische Regulierung

• Hinteranschlag (X-Achse): Servoantrieb mit Encodern

• R-Achse: Servoantrieb mit Encodern

• Automatische Biegewinkelkorrektur

• Beidseitige Stempelbefestigung: Schnellspannsystem AMADA, ermöglicht raschen Werkzeugwechsel

• Motor: 15 kW (Option Hybrid SERVO+)

Verfügbare Konfigurationen passen wir an die Produktionsanforderungen und den Typ der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell auf den Einsatzbereich und die technologischen Anforderungen abgestimmt.

Technische Daten

Automatische Regulierung des Rücklaufs des hinteren Anschlags (X-Achse) sowie der R-Achse (Option manuell). Die R-Achse erleichtert das Biegen größerer Radien, z. B. mit einem Schrittmechanismus.

Optional: Regulierung der Fingerachsen in Z1, Z2, R1, R2, X1, X2 auf Servomotoren.

Um das Ergebnis des schrittweisen Biegens zu erzielen, sind bestimmte Berechnungen erforderlich, die jedoch das Wissen über einige der wichtigsten Parameter im Biegevorgang erfordern – diese sind:

• Bogenlänge – der Abstand zwischen den Enden der gebogenen Blechteile, gemessen auf der Innenseite der Biegung;
• Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je mehr Biegungen, desto kleiner ist der Winkel jeder Biegung und dadurch wird der Bogen glatter;
• Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen im Verlauf des Prozesses.

Obwohl der gesamte Prozess des schrittweisen Biegens etwas kompliziert erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Software bereits so fortschrittlich, dass sie den Bediener in vielen Aspekten vollständig entlasten.

Automatische Kompensation der Biegewölbung

Gewährleistet den gleichen Biegewinkel über die gesamte Biegelänge – (Option)

Manuelle Kompensation der Biegewölbung (Option)

Gewährleistet den gleichen Biegewinkel über die gesamte Biegelänge – (Option)

Hochwertige Komponenten:

• Elektrokomponenten von Schneider/Delta/Eaton



Steuerung und Funktionalität:

DELEM DA-53TX

• Ausgestattet mit einem 15-Zoll-Touchscreen, montiert an einem beweglichen Arm, der Bewegungsfreiheit im gesamten Arbeitsbereich der Maschine ermöglicht
• Fortschrittliche Programmieralgorithmen mit einer Funktion zur automatischen Berechnung der Biegesekvenzen
• Unterstützung für bis zu vier Achsen, die komplexere Operationen ermöglichen
• Kompatibilität mit vielen Biegemaschinen
• Option: Erstellen eines 2D-Zeichnungsdesigns des gebogenen Teils auf dem Steuerbildschirm
• Option: Erstellen eines Biegeprogramms basierend auf dem eingegebenen Produkt-2D-Zeichnung
• Option: Maschinenbetrieb mit der Möglichkeit, die Biegesekvenzen in Echtzeit im 2D-Design anzuzeigen

Es sind auch DELEM-Steuerungen erhältlich: DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12

DA-53T+2D

Display

• 10,1" TFT LCD Touchscreen
• Farbdisplay

Externe Software

• Offline-Station Lizenz Profile-53TL (Erstellung von Biegesekvenzen auf dem PC)

System

• Windows-Betriebssystem
• 200 MHz Prozessor
• 1 GB interner Speicher
• Befehle
• Steuerlogik zur Vermeidung von Kollisionen zwischen den Achsen

Funktionen

• Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/ – beschreibende und grafische Bibliothek
• Bibliothek für Programme mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Ermöglicht die Eingabe neuer Biegeteile/
• Erstellung von 2D-Zeichnungen für das gebogene Teil auf dem Display des Steuergeräts
• Erstellung eines Biegeprogramms basierend auf einer eingegebenen 2D-Zeichnung des Produkts
• Arbeiten an der Maschine mit der Möglichkeit, die Biegesekunden in Echtzeit im 2D-Design anzuzeigen
• 2D-Biegesimulation auf dem Bildschirm mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
• Warnmeldesysteme /z. B. bei Überschreiten der Werkzeugfestigkeit/
• Ändern der Biegefolge und Modifizieren einzelner Schritte im Programm
• Funktionen zum Hinzufügen und Speichern von Korrekturen im Speicher
• Manueller Modus verfügbar
• Manuelles Positionieren einzelner Achsen des Anschlags
• Steuerlogik zur Vermeidung von Kollisionen zwischen den Achsen X, R, Y1, Y2
• Automatische Berechnung des Biegensprunges
• Automatische Berechnung der Biegekraft je nach Materialart
• Automatische Berechnung der Anschlagposition
• Automatische Berechnung des inneren Radius und der Materialentwicklung
• Erstellung von Sicherungskopien der Produkte und Werkzeuge
• USB-Port

DA-58T

Display

• 15" TFT LCD Touchscreen
• Farbdisplay

Externe Software

• Offline-Station Lizenz Profile-53TL (Erstellung von Biegesekvenzen auf dem PC)

System

• Windows-Betriebssystem
• 200 MHz Prozessor
• 4 MB Arbeitsspeicher
• maximale Anzahl an Programmen: 9999 (max. 25 Schritte)
• maximale Anzahl an Wiederholungen eines Schrittes: 99
• Befehle
• Steuerlogik zur Vermeidung von Kollisionen zwischen den Achsen

Funktionen

• Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
• Beschreibende und grafische Bibliothek
• Bibliothek für Programme mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Ermöglicht die Eingabe neuer Biegeteile/
• Erstellung von 2D-Zeichnungen für das gebogene Teil auf dem Display des Steuergeräts
• Erstellung eines Biegeprogramms basierend auf einer eingegebenen 2D-Zeichnung des Produkts
• Arbeiten an der Maschine mit der Möglichkeit, die Biegesekunden in Echtzeit im 2D-Design anzuzeigen
• 2D-Biegesimulation auf dem Bildschirm mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
• Warnmeldesysteme /z. B. bei Überschreiten der Werkzeugfestigkeit/
• Ändern der Biegefolge und Modifizieren einzelner Schritte im Programm, mit der Möglichkeit, Korrekturen im Speicher zu speichern
• Manueller Modus verfügbar
• Manuelles Positionieren einzelner Achsen des Anschlags
• Steuerlogik zur Vermeidung von Kollisionen zwischen den Achsen X, R, Y1, Y2
• Automatische Berechnung des Biegensprunges
• Automatische Berechnung der Biegekraft je nach Materialart
• Automatische Berechnung der Anschlagposition
• Automatische Berechnung des inneren Radius und der Materialentwicklung
• Erstellung von Sicherungskopien der Produkte und Werkzeuge
• USB-Port

DA-66T

Display

• 17” TFT LCD Touchscreen
• Farbdisplay

Externe Software

• Offline-Station Lizenz LITE T2D (Erstellung von Biegesekvenzen auf dem PC)

System

• Intuitiver Controller mit Befehle
• Stabiles Windows CE Betriebssystem
• 64MB Arbeitsspeicher
• Maximale Anzahl an Programmen: 1000 /1Gb/
• Maximale Anzahl an Wiederholungen eines Schrittes: 99

Funktionen

• Erstellung von 2D-Zeichnungen des gebogenen Teils auf dem Display des Steuergeräts
• Automatische Erstellung von Biegeprogrammen basierend auf der Produktzeichnung (2D)
• Automatische Berechnung des Biegesprunges und der Biegekraft abhängig vom Material
• Automatische Positionierung des Anschlags gemäß dem Biegeprogramm mit 3D-Biegesimulation (Schritt-für-Schritt Simulation)
• Automatische Positionierung der Anschlagfinger nach dem Stempel- und Matrizen-Segment
• Benachrichtigungen bei Werkzeugkollisionen mit dem Material
• Warnmeldungen bei Überschreitung der zulässigen Werkzeugkraft
• Änderung der Biegefolgenreihenfolge
• Automatische Berechnung der Materialentfaltung
• Manuelle Anpassung einzelner Programmschritte
• Manuelle Steuerung der einzelnen Achsen des Anschlags (Navi-Drehknopf)
• Manueller Modus verfügbar
• Materialdatenbank
• Bibliothek für Stempel und Matrizen
• Programm-Bibliothek mit grafischer Vorschau und Produktkatalogisierung
• Sprungzähler und Betriebsstundenmesser
• USB-Anschluss
• Möglichkeit zur Erstellung von Sicherungskopien von Produkten und Werkzeugen

DA-69T

Display

• 17” TFT LCD Touchscreen
• Farbdisplay

Externe Software

• Offline-Station Lizenz LITE T3D (Erstellung von Biegesekvenzen auf dem PC)

System

• Intuitiver Controller
• Stabiles Windows CE Betriebssystem
• 64MB Arbeitsspeicher
• Maximale Anzahl an Programmen: 1000 /1Gb/
• Maximale Anzahl an Wiederholungen eines Schrittes: 99

Funktionen

• Import von DXF-Dateien
• Import von 3D-Funktionen in IGES & SAT vom Programm LITE T3D
• Erstellung von 3D-Zeichnungen des gebogenen Teils auf dem Display des Steuergeräts
• Automatische Erstellung von Biegeprogrammen basierend auf der Produktzeichnung (3D)
• Automatische Berechnung des Biegesprunges und der Biegekraft abhängig vom Material
• Automatische Positionierung des Anschlags gemäß dem Biegeprogramm
• 3D-Biegesimulation (Schritt-für-Schritt Simulation)

CYBELEC 12

Display

• 12” TFT LCD Touchscreen
• Farbdisplay

System

• Intuitiver Controller
• Stabiles Windows CE Betriebssystem
• Maximale Anzahl an Stempeln: 100
• Maximale Anzahl an Programmen: 300
• Maximale Anzahl an Wiederholungen eines Schrittes: 24
• Maximale Anzahl an Materialien: 10

Funktionen

• Benutzerfreundliche HMI-Oberfläche
• 2D-Profilzeichnung und 3D-Visualisierung
• Automatische Biegesekvenzen
• Hohe Biegegenauigkeit durch fortschrittliche Algorithmen
• Tandem-Modus
• Import von Werkzeugen
• Vor-/Nachbiegen
• Unterstützung der Winkelmessung
• Unterstützung für Barcode-Scanner
• Industrie 4.0 konfigurierbar

Die Maschine kombiniert fortschrittliche Technologie mit einfacher Bedienung, was sie zur idealen Wahl sowohl für präzise manuelle Aufgaben als auch für effiziente Serienproduktion macht. Hochwertige Komponenten und fortschrittliche Sicherheitsvorkehrungen gewährleisten Zuverlässigkeit und Sicherheit im Betrieb.

Sicherheit

Laser-Sicherheitssystem

Nur bei uns im Standard, ein hochmodernes Laser-Sicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.

Laser-System IRIS Plus (Option)

Das IRIS Plus Lasersystem ist eine fortschrittliche Lösung für Biegemaschinen, die eine präzise und sichere Positionierung der Werkzeuge und Materialien ermöglicht. Es misst und korrigiert den Biegewinkel in Echtzeit, was die Genauigkeit und Effizienz des Prozesses erheblich steigert.

Wir sparen nicht bei der Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile.

Achtung vor so genannten Sicherheitsbarrieren oder Lichtvorhängen, da diese nicht den CE-Normen entsprechen und die Gesundheit der Mitarbeiter gefährden können. Als Arbeitgeber sind Sie für die Gesundheit Ihrer Mitarbeiter verantwortlich!

Sicherheitsabdeckungen gemäß CE

Ergonomie und zusätzliche Annehmlichkeiten:

• Mobiler Controller an einem beweglichen Ausleger
• LED-Beleuchtung: Erhöht den Komfort und die Sicherheit der Arbeit
• Unterstützungen auf linearen Führungen
• Folgeunterstützungen (Option)

Wir kümmern uns um die Sicherheit unserer Kunden und ihrer Teams, deshalb sind unsere Biegemaschinen mit einer Reihe fortschrittlicher Sicherheitsvorkehrungen ausgestattet. Diese beinhalten deutlich sichtbare Kennzeichnungen, seitliche Abdeckungen, eine hintere Sicherheitsbarriere und leicht zugängliche Not-Aus-Schalter.

Jede Maschine wird mit einer klaren und detaillierten Bedienungsanleitung.

Dass die Maschine über eine CE-Erklärung verfügt, bedeutet nicht, dass sie sicher ist. Entscheidend ist, welche Systeme sie enthält!

SCO – Öl-Kühlsystem

Bei uns im Standard ist ein System, das die Stabilität der Maschinenparameter auch nach langer kontinuierlicher Nutzung garantiert.

Werkzeughalterung:

• Im Standard: Geteilte, mehrkanalige, vierseitige Matrizen und geteilte Stempel
• Das grundlegende System, das in CORMAK-Biegemaschinen verwendet wird, ist das manuelle AMADA-System (europäisch), das schnelle Werkzeugwechsel ermöglicht
• Die Stempel werden seitlich an der Maschine montiert und mit Schrauben blockiert

Auswahl von Matrizen und Stempeln

Für das Endergebnis ist auch die richtige Auswahl der Werkzeuge für die Biegemaschine wichtig, d.h. der Matrizen und Stempel.
Die Biegemaschinen von CORMAK messen laufend das Biegen und können zum Beispiel Abweichungen während des Prozesses korrigieren, um das bestmögliche Ergebnis zu erzielen.

Je nach Presskraft können sich die Längen der geteilten Stempel und Matrizen unterscheiden.

Schulung und Inbetriebnahme

Schulung und Inbetriebnahme der Maschine durch einen CORMAK-Techniker sind nach individueller Kalkulation möglich.

Telefonische Beratung mit einem Spezialisten

Sie können jederzeit auf die Hilfe eines Spezialisten zählen.

Kooperationsbedingungen

• 24 Monate Garantie.
• Die Maschine ist fabrikneu
• Garantie- und Nachgarantieservice wird vom Verkäufer bereitgestellt
