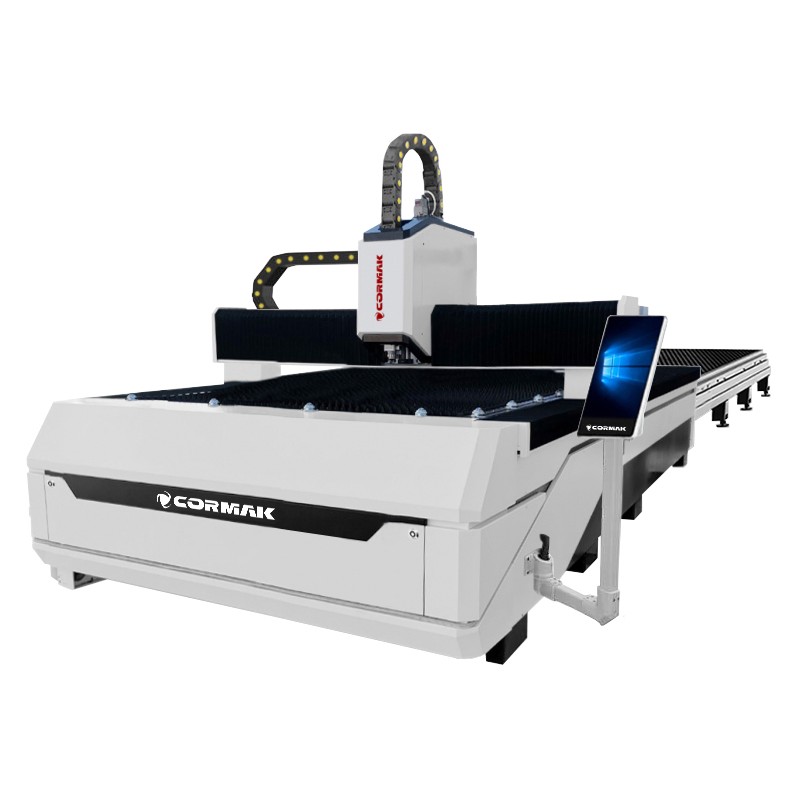

Der Faserlaser FIBER LF3015EPT 3000W mit austauschbarem Arbeitstisch ist eine moderne Schneidmaschine, die zahlreiche Vorteile gegenüber herkömmlichen CO₂-Technologien bietet. Sie sind nicht nur eine hervorragende und viel kostengünstigere Alternative zur CO2-Technologie, sondern bieten auch viele Vorteile, die eine Steigerung der Produktion (bis zu 70 %) und eine Verbesserung ihrer Qualität ermöglichen. Die FIBER-Technologie ermöglicht das Schneiden von Blechen und anderen Materialien unterschiedlicher Dicke von sehr dünn bis sehr dick. Die Wellenlänge des FIBER-Lasers beträgt 1,064 Mikrometer. Diese Eigenschaften wirken sich auf die Intensität aus, die 100-mal höher ist als bei CO2-Geräten ähnlicher Leistung.
DIE GRÖSSTEN VORTEILE DES LASER SIND:
- wartungsfreie Faseroptik
- keine Verschleißteile
- die Faserlaserquelle benötigt etwa 1/3 weniger Platz
- hohe Energieeffizienz – 100.000 h Betrieb
- universell einsetzbar (Sonderbleche, Schwarz- und Edelstahl, Kupfer, Messing, Aluminium, Titan)
Faserlaser
- steigert die Arbeitseffizienz um 80 %
- reduziert die Servicekosten um 70 %
- spart 80% Energie
- minimiert den Gasverbrauch
-
spart 30% Platz in der Halle
Schiebetor aus abgelagertem Flugzeugaluminium
Die Schiebetorstruktur besteht aus gehärtetem Flugzeugaluminium, das mit einer Kraft von 4300 Tonnen geformt wurde, wodurch eine unglaubliche Steifigkeit erreicht wird. Flugzeugaluminium hat viele Vorteile: hohe Steifigkeit (größer als Gusseisen), geringes Gewicht, Korrosions- und Oxidationsbeständigkeit und gute Bearbeitbarkeit.
-
Lange Lebensdauer . Kollimatorlinsen und Fokussierlinsen verfügen über einen Wasserkühlungsradiator, der die Temperatur des Schneidkopfes senkt und so die Lebensdauer des Schneidkopfes verlängert.
-
Größerer Einstellbereich . Einstellbereich -10 mm ~ +10 mm, Präzision 0,01 mm, geeignet für verschiedene Blecharten von 0 ~ 20 mm.
-
Autofokus (über 1500 W) - Autofokus - Die Software passt die Fokussierlinse beim Schneiden automatisch an die Blechdicke an. Die Geschwindigkeit des Autofokus ist zehnmal höher als die der manuellen Einstellung.
Entwurfsbildschirm
Der Bildschirm verfügt über eine vertikale Anzeige mit schneller Reaktionszeit, höherem Kontrast, breiterer Ansicht, geringem Stromverbrauch und hoher Auflösung. Er hat außerdem eine hohe Helligkeit
und geringere Reflexion sowie eine höhere Haltbarkeit.
Bett aus Rechteckprofilen geschweißt
Die Bettstruktur hat eine innere Struktur, die einer Wabe ähnelt und aus vielen zusammengeschweißten rechteckigen Rohren besteht. In den Rohren befinden sich Versteifungen, die die Festigkeit des Bettes erhöhen und auch die Steifigkeit und Stabilität der Führungsschiene erhöhen, um eine Verformung wirksam zu verhindern. Hohe Festigkeit, Stabilität, Zugfestigkeit, die eine 20-jährige Nutzung ohne Verformung gewährleistet.
Austauschbarer Arbeitstisch
Der austauschbare Arbeitstisch besteht aus einer oberen und einer unteren Plattform, deren Bewegung und Austausch durch die Steuerung gesteuert werden. Die Maschine ist in der Lage, den Austausch der Plattform innerhalb von 15 s abzuschließen.
Technische Parameter
| ARBEITSPLATZ |
1500 x 3000 mm
|
| LEISTUNG |
3000 W |
| WIEDERHOLBARE POSITIONIERUNGSGENAUIGKEIT |
±0,02 mm/m |
| HÖCHSTGESCHWINDIGKEIT |
40 m/min |
| ABMESSUNGEN |
4780x2350x2000mm |
| STROMVERSORGUNG |
400 V 50 Hz |
Schnittparameter
Die tatsächlichen Parameter können je nach technischen Bedingungen und verwendeten Materialien variieren.
Komponentenübersicht
1. Schneidkopf: RAYTOOLS
2. Linearschienen: HIWIN
3. Zahnräder und Zahnstangen: YYC
4. Servomotoren: DELTA
5. Getriebe: MOTOREDUCER
6. Pneumatische Komponenten: SMC
7. Elektronische Komponenten (Schütze, Relais, Sensoren): Schneider, OMRON, IDEM
8. Steuerungssoftware: CypCut
9. Wasserkühler: S&A
10. Spannungsstabilisator: TNS
