Die Eigenschaften der Maschine

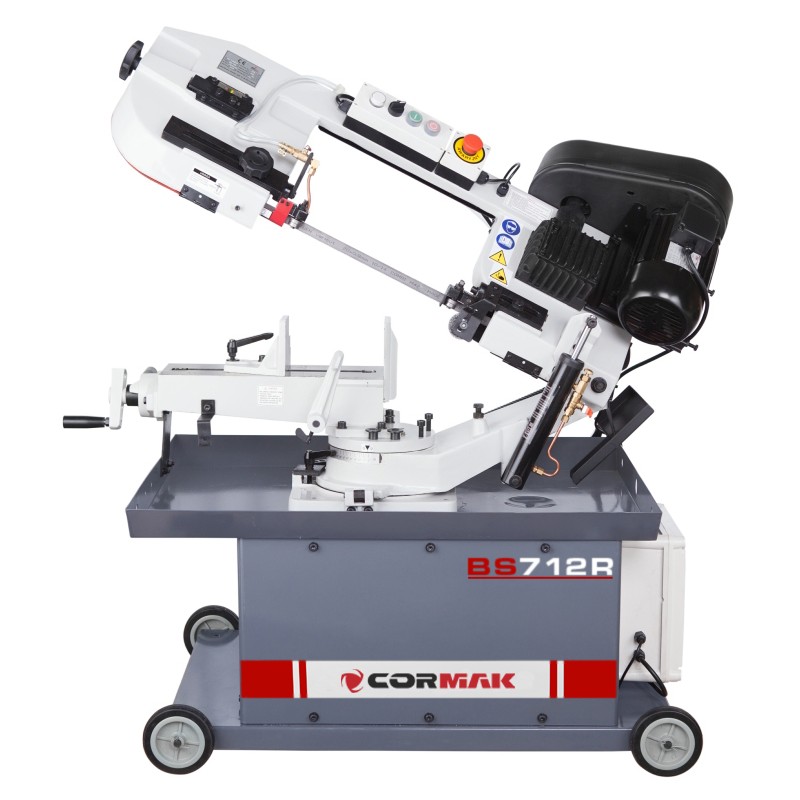

Die universelle Metallbandsägemaschine CORMAK BS 712 R ermöglicht das Trimmen in einer vertikalen Ebene und senkrecht zur Achse des geschnittenen Materials oder in einem beliebigen Winkel im Bereich von 45 ° - 90 °.
Das Schneidelement kann manuell oder durch eine beliebige Zuführvorrichtung zugeführt werden.
Der Vorschub während des Schneidens erfolgt durch die Schwerkraft nach dem Prinzip des Ölflusses in einem Zweikammer-Hydraulikzylinder.
Dank des Ventils, das den Ölfluss zwischen den Kammern reguliert, wird die richtige Fallgeschwindigkeit erreicht.
Die gewünschte lineare Geschwindigkeit der Band wird durch Änderung des Verhältnisses der Riemenscheiben zwischen dem Schneckenrad und dem Antriebsmotor erhalten.
Der Sägebügel ist aus profiliertem Kugelgraphitguß hergestellt, sichert eine Steifheit bei der Arbeit und absorbiert alle Arten von Vibrationen.
Das Bedienfeld befindet sich auf dem Arm der Bandsäge.
Das Schneidriemenantriebssystem besteht aus zwei Gusseisenrädern.
Das erste wird als Wickelrad bezeichnet (die Einstellung erfolgt über den Hebel), das zweite ist das Antriebsrad.
Das Drehmoment wird vom Schneckenrad direkt auf das Antriebsrad übertragen, während das Schneckenrad von einem Elektromotor angetrieben wird.
Der geeignete Neigungwinkel der Band wird durch den Satz Lagerrollen angegeben.
Die Basis der Maschine ist ein starrer Quader aus Stahlblech, in dem sich ein Kühlmittelbehälter mit einer Kühlmittelpumpe befindet.
Dank des Torsionsschraubstockes können wir das Material in einem Winkel von 0-45 Grad schneiden.
Am unteren Ende des Maschinensockels befinden sich die Löcher für die Radachse.
Die elektrische Installation, die alle CE-Anforderungen erfüllt, gewährleistet die Sicherheit während des Schneidvorgangs.
Die Maschine ist ausgestattet mit einem Endschalter, der die Maschine nach dem Ende des Schneidevorgangs stoppt, Notschalter so gennanten Sicherheitsstecker, eine Reihe von Mikroschaltern, die die Maschine ausschalten können, zum Beispiel wenn wir die Riemenübertragungsabdeckung oder die Schneidbandabdeckung öffnen.
Darüber hinaus ist unser Maschinenmodell im Gegensatz zur Konkurrenz mit einer Drahtbürste, die das Schneidband von Spänen befreit - dies verhindert das Verstopfen der Klinge und sorgt für einen effektiveren Schnitt.
Neuheit
Die Armkonstruktion wurde so modifiziert, dass der Horizontalschneider sich in einem Moment in einen Vertikalschneider mit Tisch verwandeln kann.
Dies gilt nicht nur beim Schneiden von Metall, sondern kann auch als vertikale Dekupiersäge verwendet werden.
Technische Daten
| Schnittbandgröße |
2360 x 20 x 0,9 mm |
| Bandspannung |
mechanisch (manuell) |
| Bandgeschwindigkeiten |
34, 41, 59, 98 m/min |
| Vorschubgeschwindigkeit |
0-50 (stufenloser Vorschub) m/min |
| Einstellung der Absenkung von Bügel |
stufenlos - Hydraulikzylinder |
| Schraubstockhöhe |
600 mm |
| Energieversorgung |
400V |
| Hauptmotorleistung |
S1 100%: 0,75; S6 40%: 1,1 kW |
| Gewicht, Maße der Maschine |
190 kg, 1250x700x1000 mm |
| Garantie |
12 Monate |
| Betriebsanweisung |
ja |
| EU-Konformitätserklärungen |
ja |
| Neigung |
rundes Stoff |
Rechtseck |
| 0° |
180 |
180 x 210 |
| 45° |
130 |
140 x 85 |
Zusätzlich
- 2 M42 Sägeblätter
- 5L Emulgol
- ZW580 magnetischer Spänesammler
