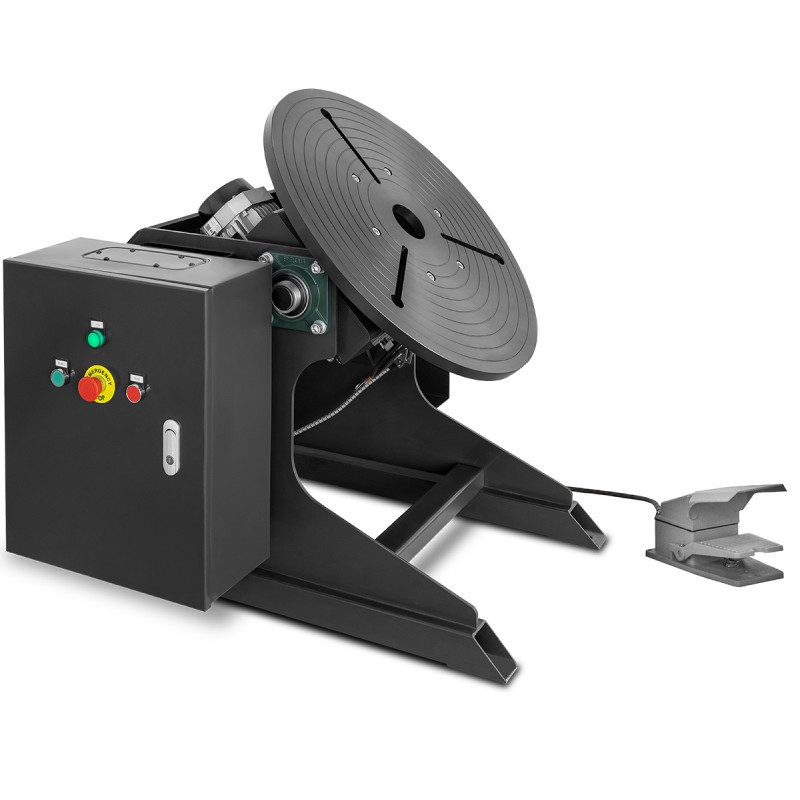

Schweißpositionierer CORMAK PS-650

Der Schweißpositionierer CORMAK PS-650 ist ein professionelles Werkzeug zum präzisen Drehen und Positionieren geschweißter Bauteile in verschiedenen industriellen Prozessen. Dank hoher Tragfähigkeit, solider Konstruktion und stufenloser Einstellmöglichkeiten der Arbeitsparameter ist dieser Positionierer eine unverzichtbare Unterstützung in Betrieben, die sich mit dem Schweißen, der Montage und dem Lackieren von Metallkonstruktionen beschäftigen.

Hauptvorteile der Maschine

• Tragfähigkeit bis 650 kg horizontal sowie 300 kg vertikal ermöglicht die Handhabung schwerer Konstruktionsteile.
• Stufenlose Drehzahlregelung im Bereich 0,2–1,8 U/min für die präzise Anpassung an den jeweiligen Schweißprozess.
• Neigbarkeit des Tisches von 0°–90° ermöglicht das Schweißen in der optimalen Position.
• Kompakte und stabile Konstruktion mit solidem Gehäuse gewährleistet sicheres Arbeiten auch bei hoher Belastung.
• Möglichkeit zur Montage eines selbstzentrierenden Dreibackenfutters erleichtert das Spannen zylindrischer Werkstücke erheblich.

Aufbau und Technologie

Der Schweißpositionierer CORMAK PS-650 wurde mit Fokus auf Langlebigkeit und Zuverlässigkeit gefertigt. In der Konstruktion kommt eine Massebuchse aus Messing zum Einsatz, die die direkte Durchführung der Schweißmasse zum Werkstück ermöglicht und so die Prozesseffizienz sicherstellt. Der Antrieb mit einem 1,5-kW-Motor erlaubt das Drehen von Werkstücken bei ruhigem und stabilem Lauf. Das Gerät ist mit Fußpedal sowie Handbedienteil am Kabel ausgestattet, was den Bedienkomfort erhöht.

Präzision und Arbeitsleistung

Die Möglichkeit, den Tischneigungswinkel bis 90 Grad frei einzustellen, kombiniert mit der präzisen Drehzahlregelung, erlaubt die ideale Anpassung der Werkstücklage an die jeweilige Aufgabe. Der Links-/Rechtslauf beschleunigt den Schweißprozess und verbessert die Qualität der Verbindungen, wodurch Wiederholgenauigkeit und ansprechende Nahtbilder sichergestellt werden.

Anwendungen

Der Schweißpositionierer CORMAK PS-650 findet Einsatz in:

• Stahlbau-Betrieben,
• Fertigungs- und Instandsetzungswerkstätten,
• den Branchen: Maschinenbau, Bahnindustrie, Schiffbau,
• Lackierereien und Montageabteilungen.

Durch das Drehen und Ausrichten der Bauteile in eine günstige Position erleichtert er die Arbeit der Bediener erheblich und verkürzt die Auftragsdurchlaufzeiten.

Standardausstattung

• Positionierer CORMAK PS-650
• Fußpedal
• Handbedienteil am Kabel
• Netzkabel
• Betriebsanleitung

Optionale Ausstattung

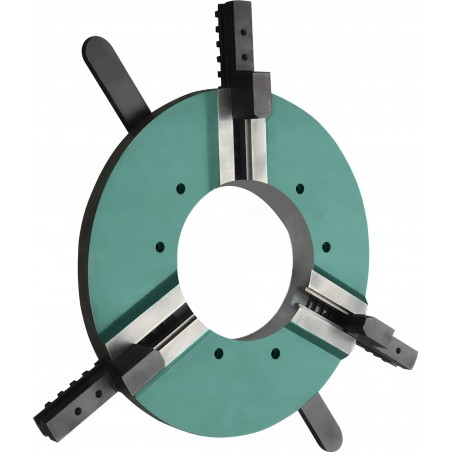

• Selbstzentrierendes Dreibackenfutter für Rohre WP500
• Selbstzentrierendes Dreibackenfutter für Rohre WP600

Technische Daten

• Tragfähigkeit horizontal: 650 kg
• Tragfähigkeit vertikal: 300 kg
• Tischdurchmesser: 650 mm
• Durchmesser der Zentrieröffnung: 80 mm
• Neigungsbereich des Tisches: 0° ~ +90°
• Drehzahlbereich: 0,2–1,8 U/min
• Drehzahlregelung: stufenlos
• Gesamtlänge: 850 mm
• Gesamtbreite: 700 mm
• Gesamthöhe: 680 mm
• Bruttogewicht: 230 kg
• Leistung: 1,5 kW
• Versorgungsspannung: 400 V

Die Schweißpositionierer von CORMAK sind bewährte und zuverlässige Lösungen für professionelle Industriebetriebe. Erhöhen Sie die Präzision, verkürzen Sie die Produktionszeit und verbessern Sie die Schweißqualität mit dem Modell PS-650.
