UCanCam V13 PRO CAD/CAM Software für CNC-Fräsmaschinen – englische Version

Produkteigenschaften:

Ucancam V13 PRO ist eine professionelle Software für den industriellen Einsatz. Sie enthält alle notwendigen Werkzeuge für Konstruktion und Bearbeitung.

Dies ist die beste Lösung für die Erstellung von 3D-Modellen, Rapid Prototyping und die Herstellung von Schildern, Holzschnitzereien (maßgefertigte Kamine, Türpaneele), Steinbearbeitung (Denkmäler, Gedenktafeln).

Enthält erweiterte CAM- und CAD-Module, die die Erstellung von Projekten von Grund auf, flexible Bearbeitung und künstlerische Verfeinerung ermöglichen. Es ist eine fortschrittliche und dennoch einfach zu bedienende Lösung, die in vielen Branchen wie Tischlerei, Werbung, Dekoration und Kunst eingesetzt wird.
Bietet alle Werkzeuge, die für die Oberflächenbearbeitung von MDF-Platten benötigt werden.

Die Software Ucancam V13 PRO für CNC-Fräsmaschinen ist eine professionelle CAD- und CAM-Lösung. Sie verfügt über erweiterte Module, die es ermöglichen, ein Projekt von Grund auf zu erstellen – von der Zeichnung bis zum fertigen G-Code, der von der CNC-Maschine interpretiert wird. Außerdem ermöglicht sie eine vorherige Bearbeitungssimulation.


Die neueste Version V13 PRO enthält:

• Erstellung von Standardflächen: Ebene, Kugel, Zylinder, Kegel, Ellipsoid,
• Freiformflächen-Erstellung
• Flächenbearbeitung: Abrunden, Verlängern, Zuschneiden
• Neue Optionen: Image to Relief, Standard Relief, Chamfer Relief, Profile Relief, Sweep Relief, Interactive Nesting, Relief Sculpt,
• Texturerstellung: Straight, Curvilinear, Straight Wave, Curvilinear Wave, Fan Texture, Texture Trimming
• Projektbearbeitung – Vollständiges Gravieren von Text und Grafiken auf Oberflächen. Während der Projektion kann die relative Originalhöhe beibehalten werden.
• Parallele Bearbeitung – Ziel ist die Herstellung allgemeiner Elemente durch schnelles Entfernen von überschüssigem Material. Die Schruppbearbeitung versucht, maximale Schnittleistung zu erreichen, unter Berücksichtigung der tatsächlichen Bedingungen wie Rohteilform, Werkstückform, Materialien und Bearbeitungsbedingungen.
• Flächenbearbeitung – Erlaubt werkzeugähnliche Bohrbewegungen zum schnellen Entfernen großer Materialmengen. Diese Methode ist ein wirtschaftlicher Weg zur Tiefbearbeitung von Kernen, Kavitäten, hohen Nuten sowie geraden oder geneigten Wänden. Es handelt sich um ein hocheffizientes Schneidverfahren (HEC). Einschneidfräser übertragen die Schnittkräfte axial, wodurch Vibrationen und Durchbiegungen minimiert werden.
• Oberflächen-Finishbearbeitung – Paralleles Fräsen der Oberfläche führt oft zu einem parallelen Finish mit einem Kugelfräser. Der Werkzeugpfad bearbeitet die gesamte Oberfläche. Lineares Schneiden kann in beliebiger Richtung und unter jedem Winkel erfolgen, alle Werkzeugwege müssen jedoch parallel verlaufen.
• Kontur-Finishbearbeitung – Konturbearbeitung kann die Bearbeitungsgeschwindigkeit in derselben Horizontalebene erhöhen, bei unveränderter Z-Achse. Außerdem kann auch ein Teilkontur durch Einschränkung des Bereichs und der Tiefe bearbeitet werden.
• Bearbeitungssimulation – Materialtextur einstellen.

Unterstützt den Import von Dateien: .iges, .stl, .obj

Ermöglicht auch den Import fertiger Projekte in Vektorformaten: .dxf, .plt, .ai, .eps sowie Bitmap-Formaten: .bmp, .jpg, .tiff, .png.

CAD-Modul:

• Zeichnen und Bearbeiten
• Bildverarbeitung (Kontur zum Ausschneiden erzeugen)
• Textbearbeitung
• Kurve auf Basis von Funktionen zeichnen
• Texterstellung im Serienbriefformat
• Vervielfältigung entlang einer Kurve
• Kreis-/Rechteckvervielfältigung
• Künstlerische Transformationen
• Linienschnitt
• Logische Operationen
• Objekt verschieben
• Auto Nesting
• Knotenbearbeitung
• Lage- und Formbeziehungen
• Layerverwaltung

CAM-Modul:

• CAD-Modul:
• Profilbearbeitung
• Verschiedene Strategien für den Werkzeugeintritt: Rampe, schrittweises Eintauchen mit Rückzug, seitlicher Eintritt ins Material
• Oszillierender Betrieb
• Werkzeugweg-Bearbeitung
• Profilbearbeitung mit trochoidaler Werkzeugbahn
• Flächenreinigung: Raster und Offset
• Trochoidale Flächenreinigung
• 3D-Gravur
• Bearbeitung zwischen Linien
• Bohren
• Taschen- und Konturenfräsen
• Intelligente Bearbeitung
• Prismatische Bearbeitung
• Reliefbearbeitung
• Reliefs aus Bitmap erstellen
• Werkzeugweg zwischen zwei Kurven erstellen
• Werkzeugweg zuschneiden
• Künstlerische Transformation des Werkzeugwegs
• Gravur auf Rotationsachse
• Programmsimulation

Neu in Version V13 PRO:

• Strategie für adaptive Werkzeugbahn hinzugefügt.
• Verbesserter Postprozessor: unterstützt Horizontalfräse, Gewindeschneidzyklus, Bohrzyklus.
• Gewindeschneidwerkzeug hinzugefügt.
• Bohrweg für Bohr- und Gewindeschneidzyklen verbessert.
• Sichere Höhe und Eintauchtiefe beim Export des Werkzeugpfads angezeigt.
• Option „Fasen“ im Dialogfenster Werkzeugpfad „3D-Eckgravur“ hinzugefügt.
• Dateinamenerweiterung für ucc-Dateien auf 1024 Bytes erhöht.
• Option „Mehrschichtfräsen“ im Dialogfenster Werkzeugpfad „Mittellinie“ hinzugefügt.
• Koordinaten des Werkzeugpunkts im Dialogfenster der Werkzeugwegsimulation angezeigt.
• Strategie für Werkzeugbahn Chamfer hinzugefügt.
• Dialogfenster für Skelettmodell-Werkzeugpfad verbessert.
• Option zum Setzen des Startpunkts in int profile machining hinzugefügt.
• Transformation: Orient 2 Linien hinzugefügt.
• Transformation: Skalierung 2 Punkte hinzugefügt.
• Geometrie- und Dimensionsbeschränkung im Bezier-Knoten hinzugefügt.
• Ucancam-Hilfesystem aktualisiert.

Systemanforderungen: Beliebiger PC mit Windows.

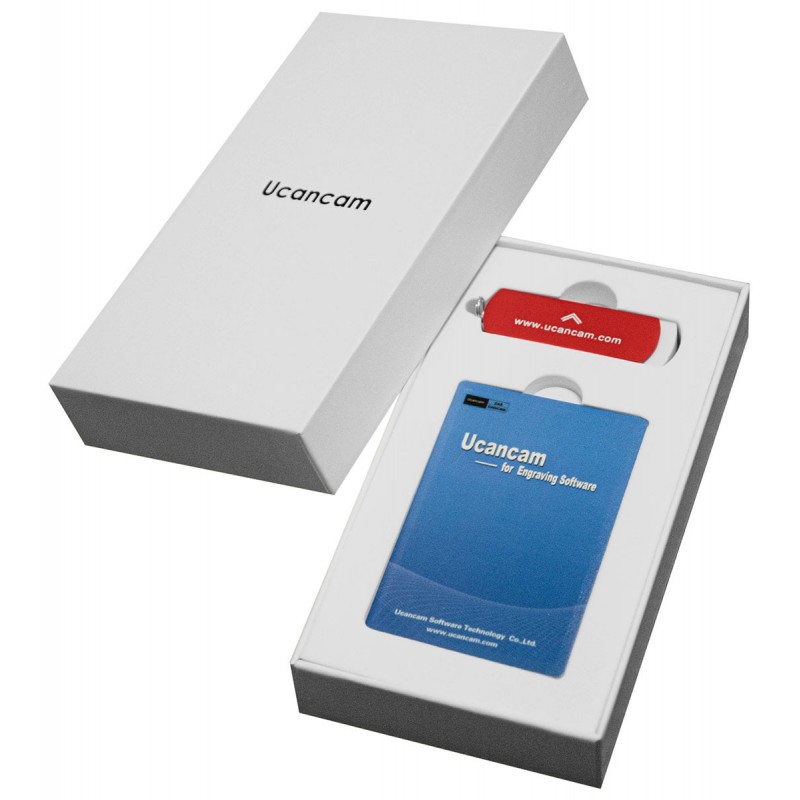

Im Lieferumfang:

• USB-Hardware-Dongle
• Pendrive mit Software
